ND 287
57
I – 5 Messr
e
ihen und statistisc
he Pr
oz
essr
eg
elung
Erste Softkeyebene des Standard-Bildschirms wählen.
Softkey SPC STARTEN drücken, um die SPC-Funktionalität zu
starten. Zeigt der ND alternativ den Softkey MESSREIHE STARTEN
an, dann stellen Sie im Menü MESSREIHE den Modus des ND 287
auf SPC (siehe „Betriebsmodus umschalten” auf Seite 42). Auf
dem Bildschirm sehen Sie links in der Hinweiszeile den
Stichprobenzähler x/y z. Er zeigt beispielsweise den Wert 1/5 51.
x ist die Nummer der Messung innerhalb der aktuellen Stichprobe,
y ist die eingegebene Anzahl der Messwerte pro Stichprobe und z
ist die Gesamtzahl der aufgenommenen Messungen.
Mit dem Softkey AUSWERTUNG können Sie jederzeit zur
Auswertung der gerade laufenden SPC umschalten, um die bereits
gespeicherten Messwerte zu analysieren (siehe „Auswertung
SPC” auf Seite 49).
Mit dem Softkey MESSWERT LÖSCHEN können Sie den zuletzt
aufgenommenen Messwert wieder löschen. Bestätigen Sie diese
Aktion mit der Taste ENTER oder brechen Sie mit der Taste C ab.
Sie haben jederzeit die Möglichkeit mit dem Softkey SPC
BEENDEN, die laufende statistische Prozessregelung zu stoppen
und später erneut zu starten.
Alle wichtigen Einstellungen zur statistischen Prozessregelung sowie
die Möglichkeit der Auswertung einer vorher aufgezeichneten SPC
finden Sie im Menü SPC.
Die Messwerte und Daten der Diagramme und
Regelkarten beziehen sich immer auf den aktuell
eingestellten Anzeigemodus (siehe „Anzeigemodi der
Achsen” auf Seite 27):
Im Anzeigemodus X1 beziehen sich die Daten der
SPC auf das Messgerät am Eingang X1.
Im Anzeigemodus X2 beziehen sich die Daten der
SPC auf das Messgerät am Eingang X2.
Im Anzeigemodus X1:X2 beziehen sich die Daten der
SPC auf den festgelegten Achskopplungswert
(X1+X2, X1-X2 oder f(X1,X2).

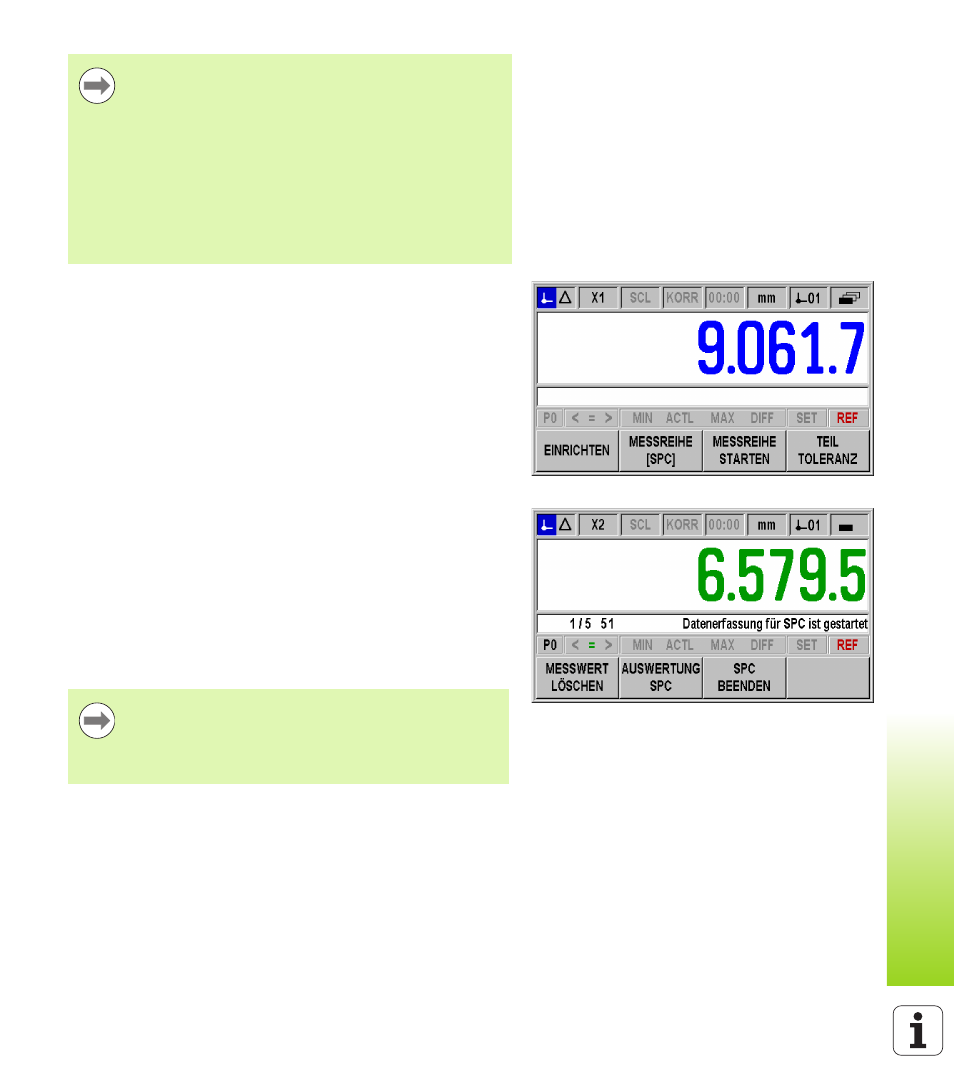

Abb. I.64 Standard-Bildschirm mit Softkeyebene 1
Abb. I.65 Datenerfassung für SPC ist gestartet.
Sobald das erste Mal die eingestellte, vollständige
Stichprobenanzahl erreicht wird, gibt der ND287 eine
Meldung aus. Bei der Aufnahme weiterer Stichproben
werden die ältesten Stichproben überschrieben (FIFO-
Prinzip).
