14 I Arbeiten mit der Positionsanzeige ND 287
I – 1 Die P
o
sitionsanz
e
ig
e ND 287
I – 1 Die Positionsanzeige ND 287
Die Positionsanzeige ND 287 von HEIDENHAIN ist an
Messeinrichtungen, Justier- und Prüfvorrichtungen sowie für
Automatisierungsaufgaben und einfache Zustell- und
Positionieraufgaben mit bis zu zwei manuell verfahrbaren Achsen
einsetzbar.
An den ND 287 können Sie Längen- oder Winkelmessgeräte,
Drehgeber, Messtaster oder analoge Sensoren anschließen. Dafür
bietet Ihnen der ND 287 zwei Steckplätze für modulare
Eingangsbaugruppen an:
 Standardmäßig enthalten ist ein Messgeräte-Modul zum
Anschluss eines inkrementalen, fotoelektrischen HEIDENHAIN-
Messgerätes mit sinusförmigen Signalen - 11 µAss, 1 Vss - oder
eines absoluten HEIDENHAIN-Messgerätes mit einer
bidirektionalen EnDat-Schnittstelle (rein seriell).
 Optional einfach zu adaptieren:
 ein zweites Messgeräte-Modul zum Anschluss eines
HEIDENHAIN-Messgerätes mit einer 11 µAss-, 1 Vss- oder
EnDat-Schnittstelle (rein seriell) oder
 ein Analog-Modul zum Anschluss eines analogen Sensors mit
einer ±10 V-Schnittstelle, vorzugsweise ein Temperatursensor
zur Achsfehlerkompensation.
 Klassierfunktion mit Toleranzspeicher für 10 Teile
Folgende Funktionalität steht Ihnen am ND 287 zur Verfügung:
 Multilinguale Benutzerführung, Sprache durch Benutzer wählbar
 Referenzmarken-Auswertung für abstandscodierte oder einzelne
Referenzmarken
 Anzeige für Länge, Winkel, Verfahrgeschwindigkeit bei Messreihen
oder für sonstige Messwerte analoger Sensoren
 Restweg-Betrieb, Istwert-Betrieb
 Zwei Bezugspunkte
 Maßfaktor
 Stoppuhr
 Funktion Nullen oder Setzen, auch durch externes Signal
 Lineare oder nichtlineare Fehlerkorrektur zur
Achsfehlerkompensation
 Schaltein- und Schaltausgangssignale

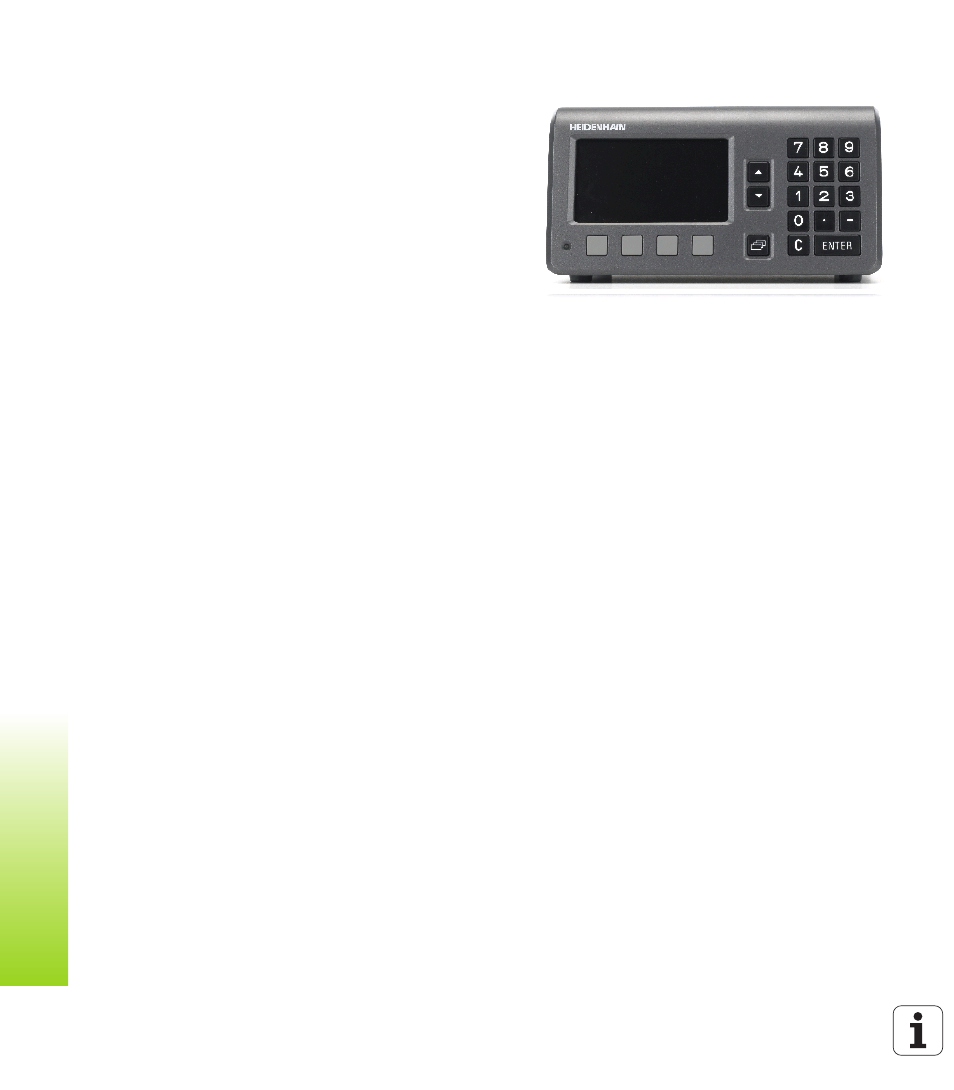

Abb. I.1 ND 287
