Menü MESSREIHE aufrufen
Alle wichtigen Einstellungen zur Messreihe sowie die Möglichkeit der
Auswertung einer vorher aufgezeichneten Messreihe finden Sie im
Menü MESSREIHE:
Das Menü MESSREIHE erreichen Sie über den Softkey
MESSREIHE [SPC] in der ersten Softkeyebene des Standard-
Bildschirms.
Mit den Menübefehlen AUSWERTUNG MESSREIHE, MESSREIHE
EINRICHTEN, ANZEIGE FÜR MESSREIHE, MODUS
AUFZEICHNUNG und ANZEIGE POS./GESCHW. können Sie
weitere Einstellungen vornehmen.
In den folgenden Abschnitten finden Sie weitere Erklärungen zu den
Menübefehlen.
Auswertung der Messreihe
Der ND 287 bietet Ihnen folgende Möglichkeiten zur Analyse einer
gespeicherten Messreihe:
Rufen Sie das Menü MESSREIHE auf.
Wählen Sie den Menübefehl AUSWERTUNG MESSREIHE. Sie
sehen eine Übersicht der statistischen Daten der Messreihe:
Anzahl der Messwerte, maximaler und minimaler Messwert,
Differenzwert (MAX-MIN, in der Statistik auch als Spannweite oder
Range bezeichnet), Mittelwert und Standardabweichung.
Falls Sie die Messwerte beider Achsen aufgezeichnet haben,
können Sie mit dem Softkey X1 [X2] zwischen den Auswertungen
beider Achsen umschalten.
Mit dem Softkey EXPORT können Sie die aufgezeichneten Daten an
einen PC übertragen.
Drücken Sie den Softkey DIAGRAMM, um eine grafische
Darstellung aller Messwerte mit eingezeichnetem Min-, Max- und
Mittelwert der Messreihe anzuzeigen. Haben Sie gleichzeitig den
Klassiermodus aktiviert, zeichnet der ND 287 auch die
Klassiergrenzen in das Diagramm ein.
Drücken Sie den Softkey MESSWERTE, um eine Tabelle mit allen
aufgezeichneten Messwerten zu öffnen. Die Messwerte sind
zeilen- bzw. seitenweise mit jeweils 24 Messwerten dargestellt.
Wenn Sie den Klassiermodus aktiviert haben, werden alle außerhalb
der Klassiergrenzen liegenden Messwerte in der Tabelle rot
dargestellt.
Mit der NACH-UNTEN- und NACH-OBEN Taste blättern Sie
seitenweise durch die Messwerttabelle.
Drücken Sie den Softkey STATISTIK DATEN, um zur Übersicht der
statistischen Daten zurückzugelangen.

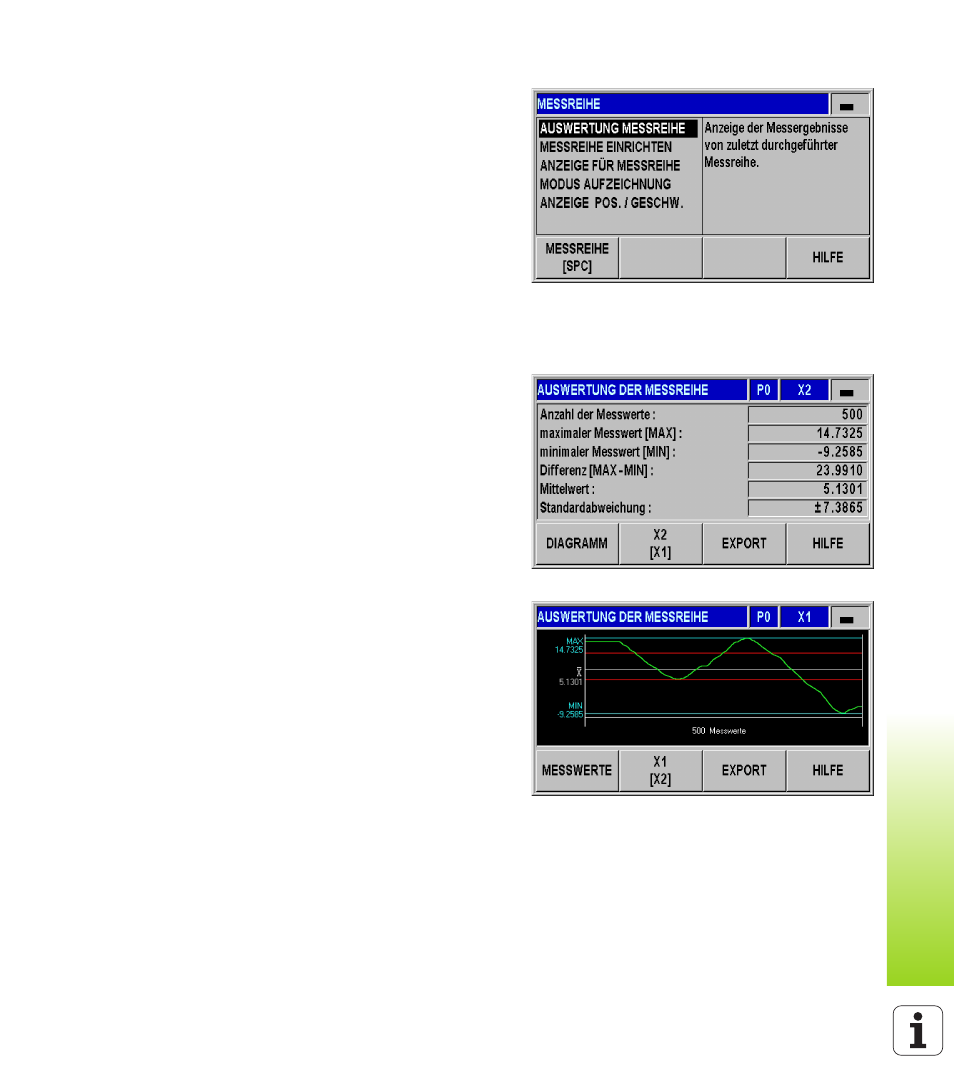

Abb. I.36 Menü Messreihe
Abb. I.37 Statistische Daten der Messreihe
Abb. I.38 Diagramm
