114 II Inbetriebnahme, Technische Daten
II – 6 Messw
e
rt
e ausg
eben
Messwert-Ausgabe über die serielle Daten-
Schnittstelle X31 oder X32
Mit dem Softkey PRINT oder mit dem Befehl Control B übertragen
Sie die aktuellen Anzeigewerte der Betriebsart Istwert oder Restweg
– je nachdem, welche der beiden Betriebsarten gerade aktiv ist (siehe
„Betriebsarten” auf Seite 30) über eine der seriellen Schnittstellen
V.24/RS-232-C oder USB auf einen PC.
Befehl Control B:
 Schnittstelle V.24/RS-232-C:
Der ND empfängt den Befehl Control B über die Leitung RXD der
Schnittstelle und gibt die Messwerte über die Leitung TXD aus
(siehe „Daten-Schnittstelle” auf Seite 100).
 USB Typ B:
Die Schnittstelle unterstützt die bidirektionale
Datenkommunikation. Die Übertragung wird mit dem Befehl
Control B gestartet.
Datenübertragung:
 Die Messwerte kann ein Terminal-Programm z. B. HyperTerminal,
das im Lieferumfang von Windows ® enthalten ist, empfangen und
speichern. Oder Sie verwenden TNCremo. TNCremo ist kostenlos
bei HEIDENHAIN erhältlich. Sie finden die Software auf
www.heidenhain.de unter Dokumentation und Information im
Downloadbereich
.
 Das Basic-Programm (siehe Abb. II.75) zeigt den grundsätzlichen
Aufbau eines Programms für die Messwert-Ausgabe.
Signallaufzeiten
Gefahr für interne Bauteile!
Die Schnittstellen X31 und X32 erfüllen die sichere
Trennung vom Netz nach EN 50 178!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!

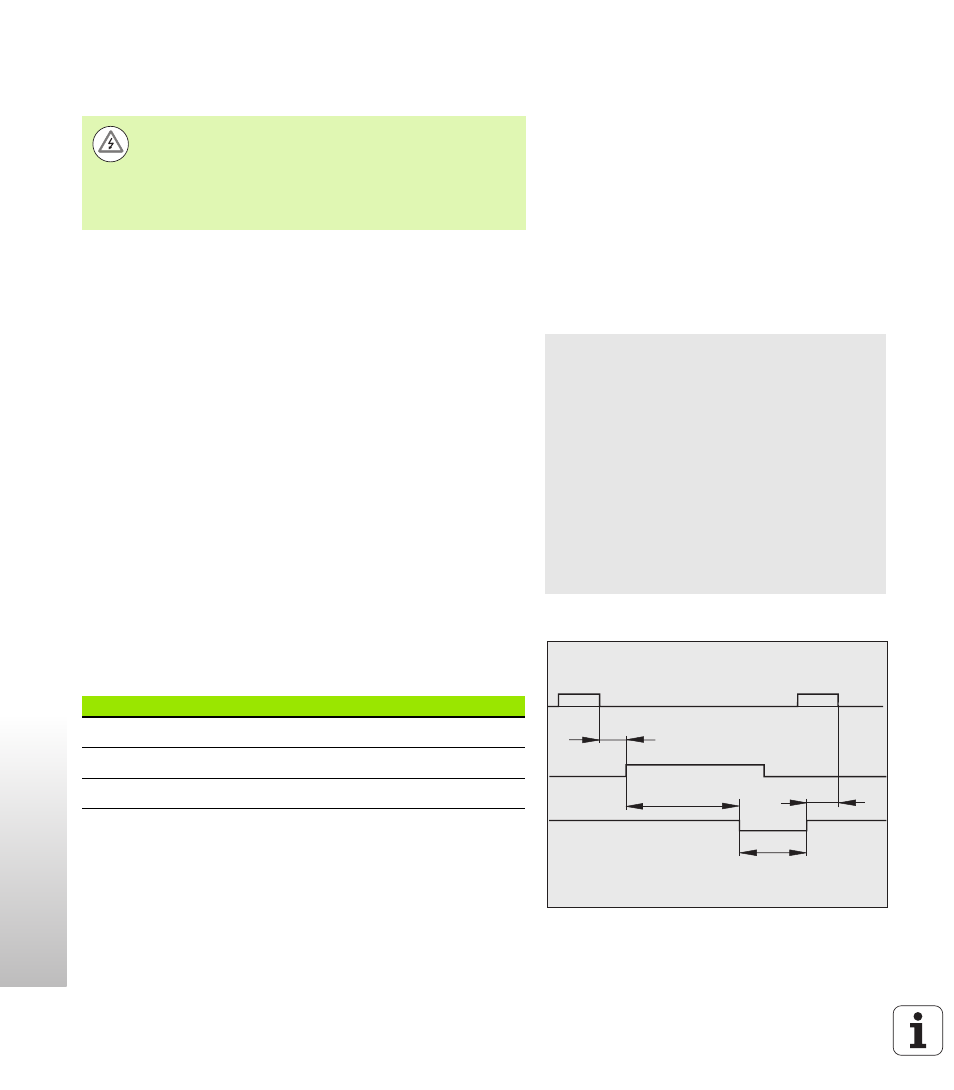

Abb. II.75 Basic-Programm zur Messwert-Ausgabe
über Control B
Abb. II.76 Signallaufzeiten bei Messwert-Ausgabe
nach Befehl Control B
10 L%=18
20 CLS
30 PRINT "V.24/RS-232-C"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
Vorgang Zeit
Einspeicherverzögerung t
1
t
1
≤
1 ms
Messwert-Ausgabe nach t
2
t
2
≤
50 ms
Regenerationszeit t
3
t
3
≥
0 ms
