142 II Inbetriebnahme, Technische Daten
II – 1
0
Zubehör
Montageplatte für Einbau in
19-Zoll-Schaltschrank
Id.-Nr. 654020-01
Maße (mm)
HEIDENHAIN

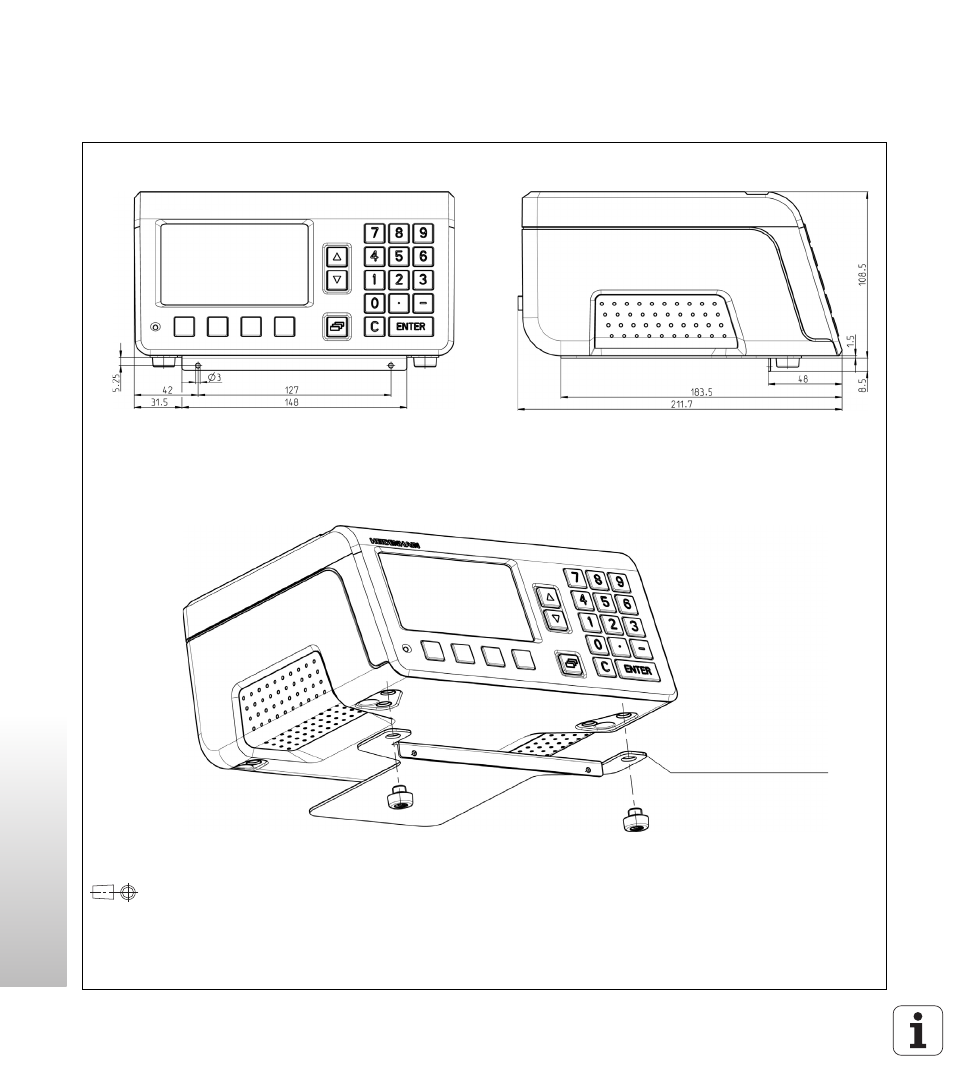

Vorderansicht mit Maßangaben Seitenansicht mit Maßangaben
3D-Ansicht, befestigen Sie die Montageplatte mit zwei Schrauben M4 x 6
am Schaltschrank. Abmessungen in mm
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm:
±
0.2 mm
