Schaltausgänge-Test
Der ND 287 listet Ihnen auf dem Bildschirm alle Schaltausgänge am
Anschluss X41 mit ihrer Bezeichnung sowie einem grauen oder
grünen Punkt und dem aktuellen Zustand HIGH oder LOW auf (siehe
„Schaltausgänge am Sub-D-Anschluss X41” auf Seite 95). Starten Sie
den Schaltausgänge-Test:
Drücken Sie den Softkey TEST DURCHLAUF, dann schaltet der ND
287 alle Ausgänge der Reihe nach für jeweils 1 s auf aktiv (= LOW,
Open-Collector).
Den Test-Durchlauf beenden Sie mit dem Softkey IST ZUSTAND
oder der Taste C.
Gefahr für interne Bauteile!
Die Spannung externer Stromkreise muss einer
Funktionskleinspannung mit sicherer Trennung
nach EN 50178 entsprechen!
Induktive Lasten nur mit Löschdiode parallel zur
Induktivität anschließen!
Gefahr für interne Bauteile!
Nur abgeschrimte Kabel verwenden, Schirm auf
Steckergehäuse legen!

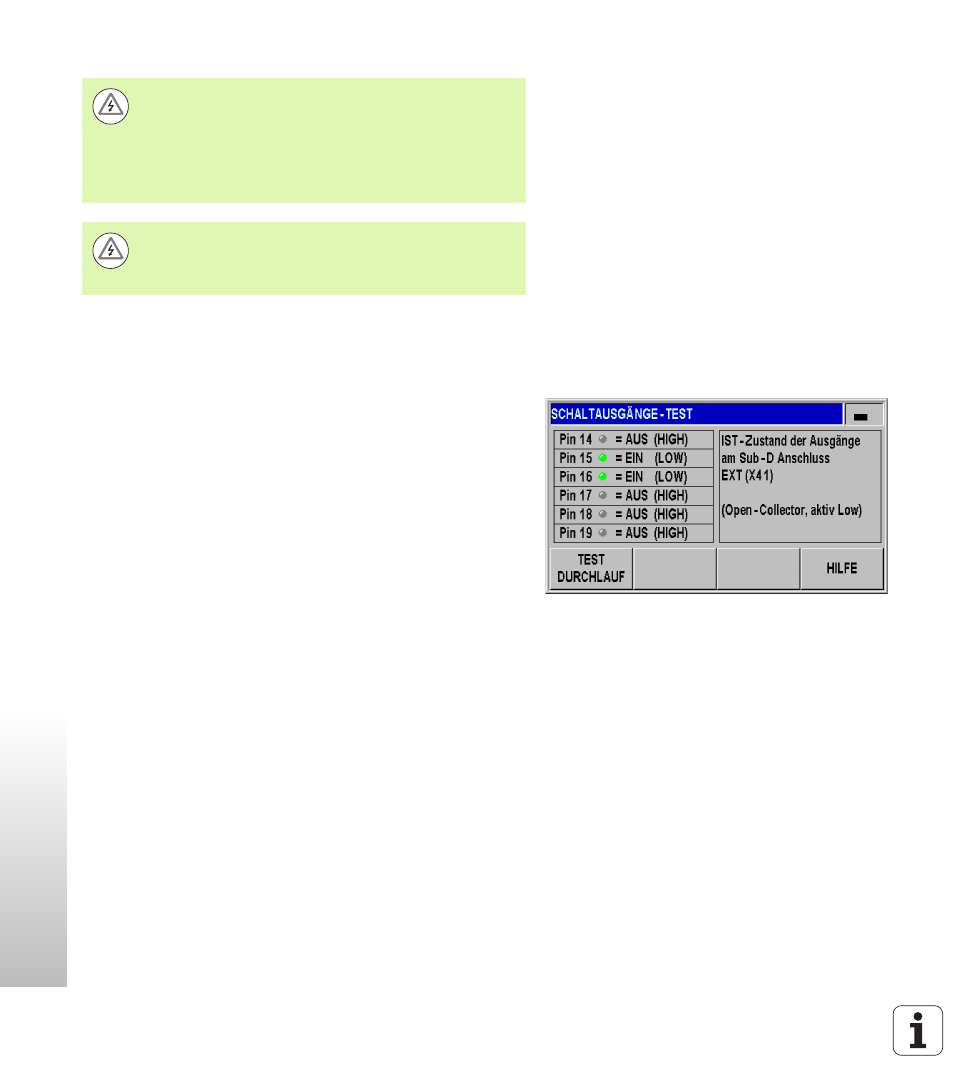

Abb. II.57 Schaltausgänge-Test
