ND 287 51
I – 5 Messr
e
ihen und statistisc
he Pr
oz
essr
eg
elung
 Drücken Sie den Softkey REGELKARTE s , um die Regelkarte für die
Standardabweichung s anzuzeigen (s-Karte). In dieser ist jeweils
die Standardabweichung s einer Stichprobe eingetragen, maximal
sichtbar sind die letzten 30 Werte. Mit den Softkeys
⇐
und

können Sie um jeweils 25 Messwerte vor- oder rückwärts schalten.
In der Regelkarte ist außerdem die obere Eingriffsgrenze für die
Standardabweichung OEG s, sowie der Mittelwert der
Standardabweichungen eingezeichnet. Der ND zeigt auch den
berechneten -Wert
an.
 Drücken Sie den Softkey REGELKARTE r, um die r-Karte
anzuzeigen. Die Spannweite r (engl. range) ist die Differenz aus dem
kleinsten und größten Wert einer Stichprobe. Sie ist ein Maß für die
Streuung des Prozesses. Maximal sichtbar sind die letzten 30
Werte. Mit den Softkeys
⇐
und
 können Sie um jeweils 25
Messwerte vor- oder rückwärts schalten. In der Regelkarte ist
außerdem die obere Eingriffsgrenze für die Spannweite OEG r,
sowie der Mittelwert der Spannweiten eingezeichnet. Der ND
zeigt ebenfalls den berechneten -Wert an.
 Mit dem Softkey AUSWERTUNG SPC gelangen Sie zur Übersicht
der statistischen Daten zurück.

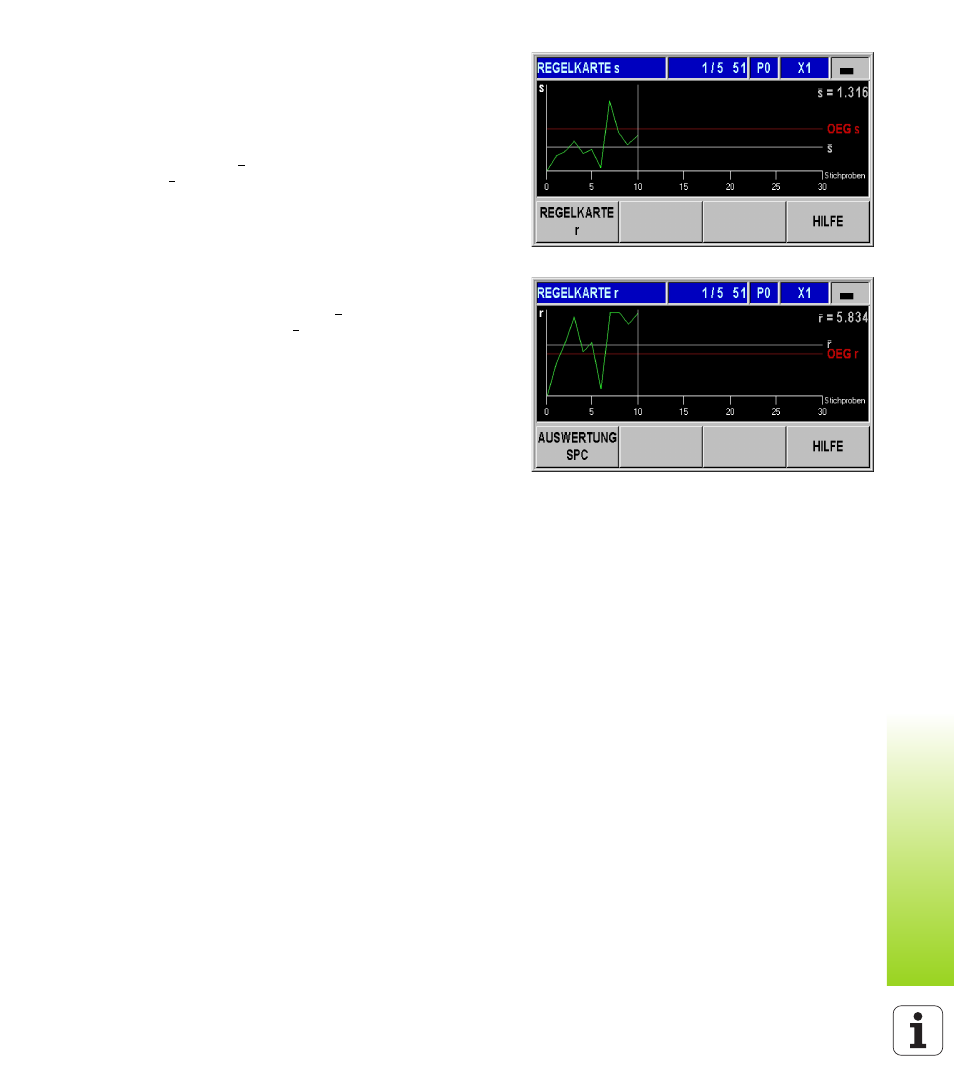

Abb. I.54 Regelkarte s
Abb. I.55 Regelkarte r
s
s
r
r
