44 I Arbeiten mit der Positionsanzeige ND 287
I – 5 Messr
eihen und statistisc
he Pr
oz
essr
eg
elung
Messreihe einrichten
Legen Sie die Parameter der Messreihe fest:
 Rufen Sie das Menü MESSREIHE auf.
 Wählen Sie den Menübefehl MESSREIHE EINRICHTEN.
 Mit dem Parameter AUFZEICHNUNG MESSWERTE aktivieren bzw.
deaktivieren Sie die Messwertaufzeichnung für eine Messreihe.
 Der Parameter EINSPEICHERN legt fest, nach welchem Trigger der
ND 287 die Messwerte einer Messreihe einspeichert. Sie können
mit dem Softkey EINSPEICHERN eine der folgenden Möglichkeiten
wählen:
 Abtastintervall
 Externes Signal am Anschluss X41 (Pin 22 oder 23)
 Taste ENTER
 Die NACH-UNTEN-Taste oder die NAVIGATIONS-Taste drücken,
um weitere Parameter anzuzeigen.
Haben Sie sich für ein externes Signal oder die Taste ENTER
entschieden, müssen Sie einen weiteren Parameter definieren:
 Im Feld ANZAHL MESSWERTE geben Sie direkt ein, wie viele
Messwerte für Ihre Messreihe anfallen. Geben Sie den Wert null
ein, deaktiviert der ND den Parameter AUFZEICHNUNG
MESSWERTE.

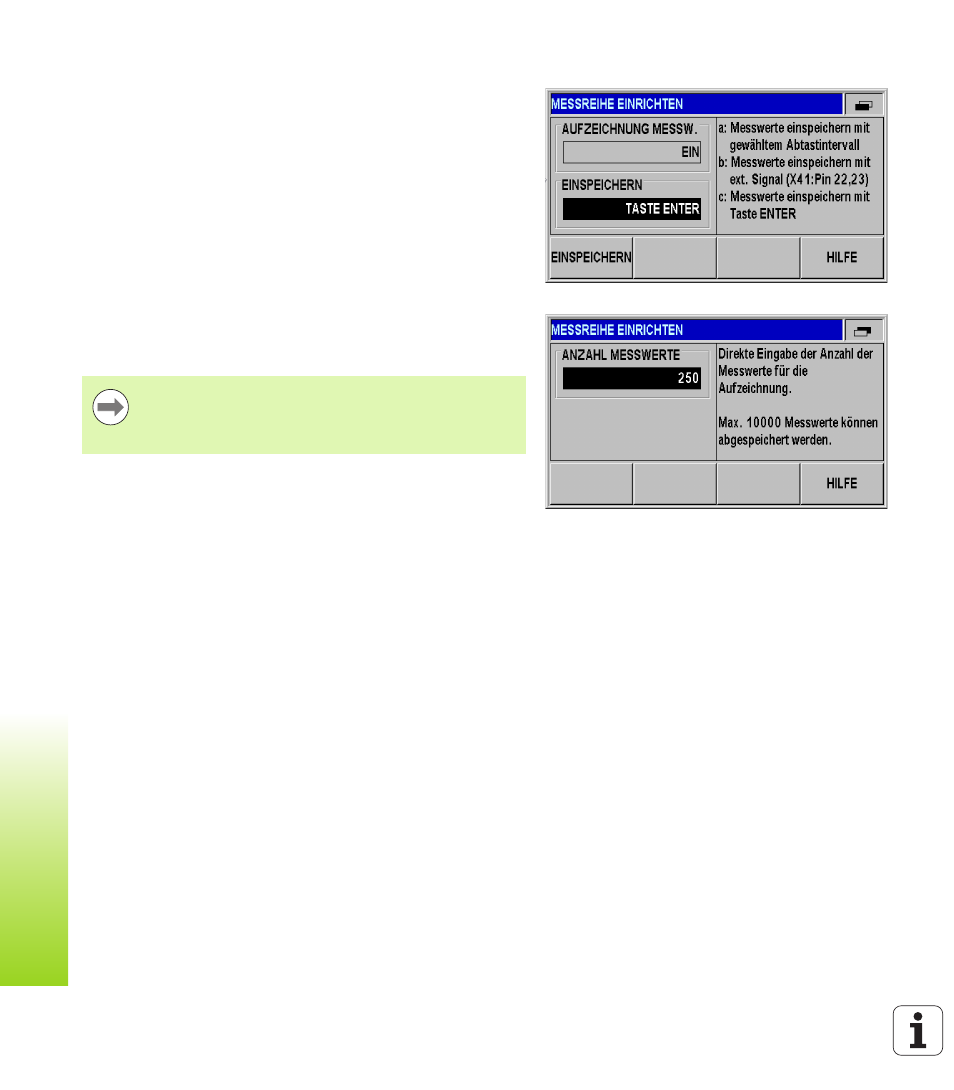

Abb. I.39 Messreihe einrichten.
Abb. I.40 Messreihe einrichten.
Der ND 287 kann maximal 10000 Messwerte pro Achse
speichern! Die aufgezeichneten Messwerte einer
Messreihe bleiben nur bis zum nächsten Ausschalten des
ND 287 im Speicher erhalten.
