ND 287 39
I – 4 Bearbeit
ung einr
ic
ht
en
Messwert-Ausgabe
Mit der Funktion Messwert-Ausgabe lassen sich die aktuellen
Anzeigewerte über die serielle Schnittstelle übertragen. Die Ausgabe
der aktuellen Anzeigewerte aktivieren Sie über ein Schaltsignal am
Sub-D-Anschluss X41, über den Befehl Control B oder mit dem
Softkey PRINT (siehe „Messwerte ausgeben” auf Seite 113).
Die Wirkung des Signals zur Messwert-Ausgabe auf die Messwert-
Anzeige am Bildschirm können Sie wie folgt festlegen:
 Im Menü BEARBEITUNG EINRICHTEN den Menübefehl
MESSWERT-AUSGABE wählen und mit der Taste ENTER die
Eingabemaske aufrufen.
 Drücken Sie den Softkey ANZEIGE STOPP. Es stehen Ihnen drei
Optionen zur Auswahl:
 MITLAUFENDE ANZEIGE: Die Messwert-Ausgabe ist ohne
Einfluss auf die Bildschirm-Anzeige. Der Anzeigewert entspricht
dem aktuellen Messwert.
 GESTOPPT/MITLAUFENDE ANZEIGE: Die Bildschirm-Anzeige
wird bei Messwert-Ausgabe gestoppt. Sie bleibt gestoppt,
solange der Schalteingang aktiv ist.
 GESTOPPTE ANZEIGE: Die Anzeige ist gestoppt und wird mit
jeder neuen Messwert-Ausgabe aktualisiert.
Ein Beispiel für die unterschiedlichen Anzeige-Optionen sehen Sie auf
der nächsten Seite.
Informationen zur Messwert-Ausgabe finden Sie auf Seite 113.

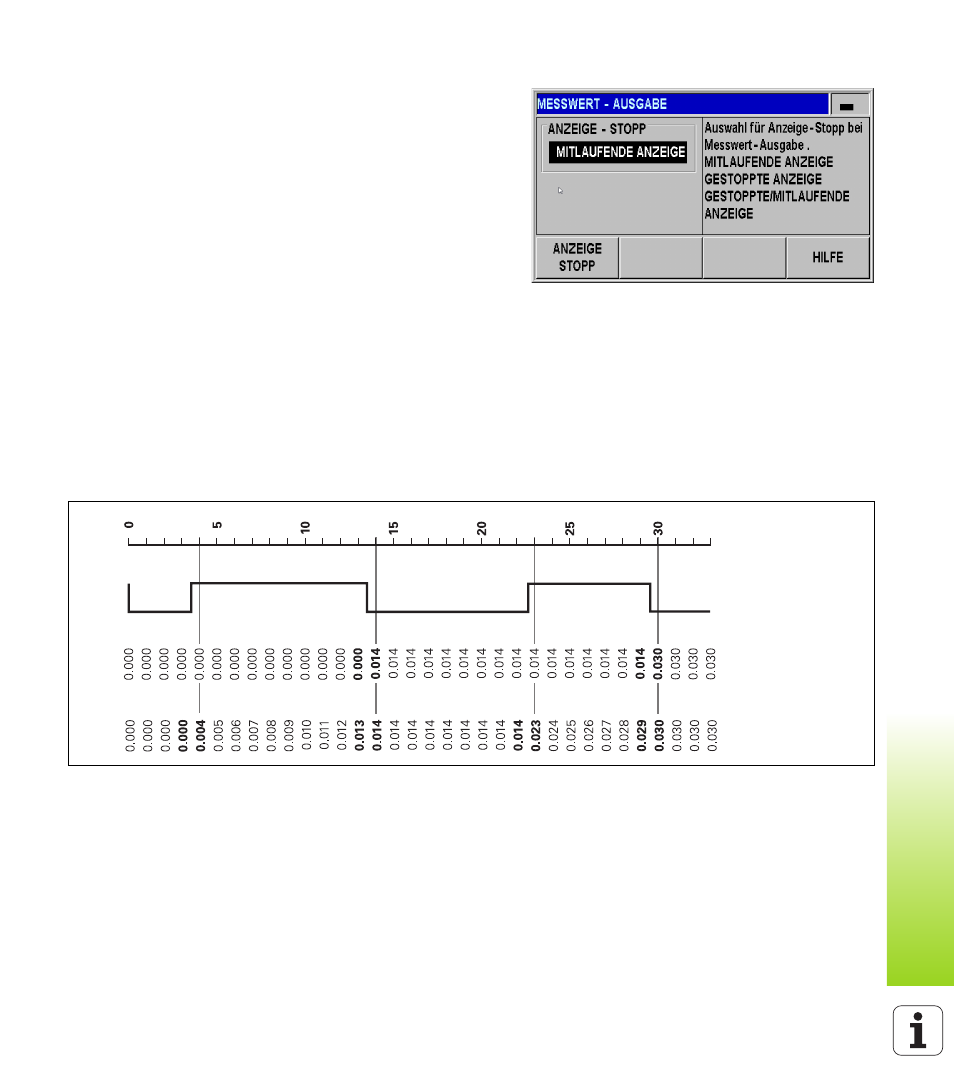

Abb. I.32 Messwert-Ausgabe
1
2
3
4
1 Position
2 Einspeichersignal
3 Gestoppte Anzeige
4 Gestoppte/mitlaufende Anzeige
