18 I Arbeiten mit der Positionsanzeige ND 287
I – 2 Gr
undlag
en für P
o
sitionsang
a
ben
Absolute Werkstück-Positionen
Jede Position auf dem Werkstück ist durch ihre absoluten Koordinaten
eindeutig festgelegt (siehe Abb. I.5)
Beispiel: absolute Koordinate der Position 1 : Z = 20 mm
Wenn Ihre Werkstückzeichnung absolute Koordinaten enthält, dann
fahren Sie das Werkzeug oder den Messtaster auf diese Koordinaten.
Inkrementale Werkstück-Positionen
Eine Position kann auch auf die vorhergegangene Soll-Position
bezogen sein. Den relativen Nullpunkt legen Sie dazu auf die
vorhergegangene Soll-Position. Man spricht dann von inkrementalen
(Inkrement = Zuwachs) Maßen bzw. einem Inkrementalmaß oder
Kettenmaß, da die Position durch aneinandergereihte Maße
angegeben wird. Inkrementale Koordinaten werden durch ein
vorangestelltes I gekennzeichnet.
Beispiel: Inkrementale Koordinate der Position 3 bezogen auf
Position 2 ( siehe Abb. I.6).
Absolute Koordinate der Position 2 : Z = 10 mm
Inkrementale Koordinaten der Position 3 : IZ = 10 mm
Wenn Ihre Werkstückzeichnung inkrementale Koordinaten enthält,
dann fahren Sie das Werkzeug oder den Messtaster jeweils um den
Koordinatenwert weiter.

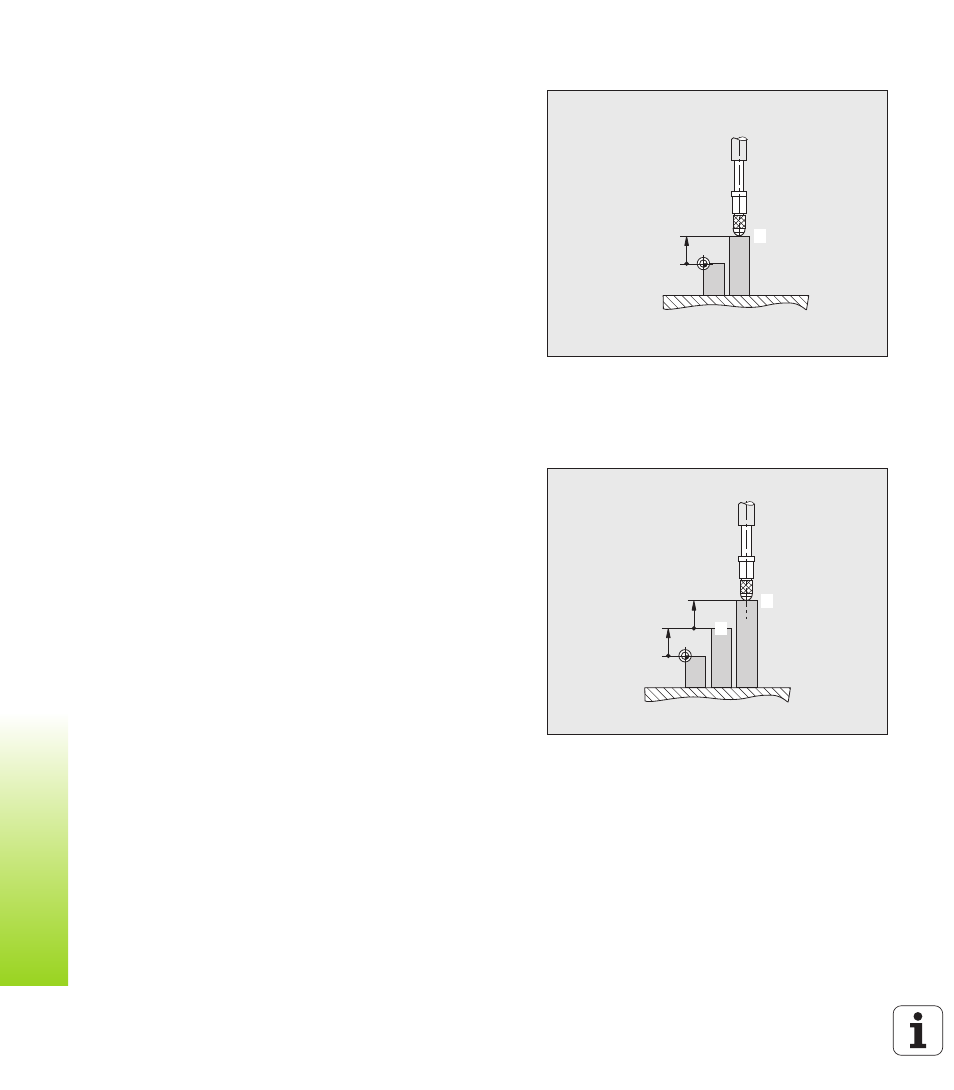

Abb. I.5 Position 1 zum Beispiel „Absolute
Werkstück-Positionen“
0
20 1
Abb. I.6 Position 3 zum Beispiel „inkrementale
Werkstück-Positionen“
0
10
10
2
3
