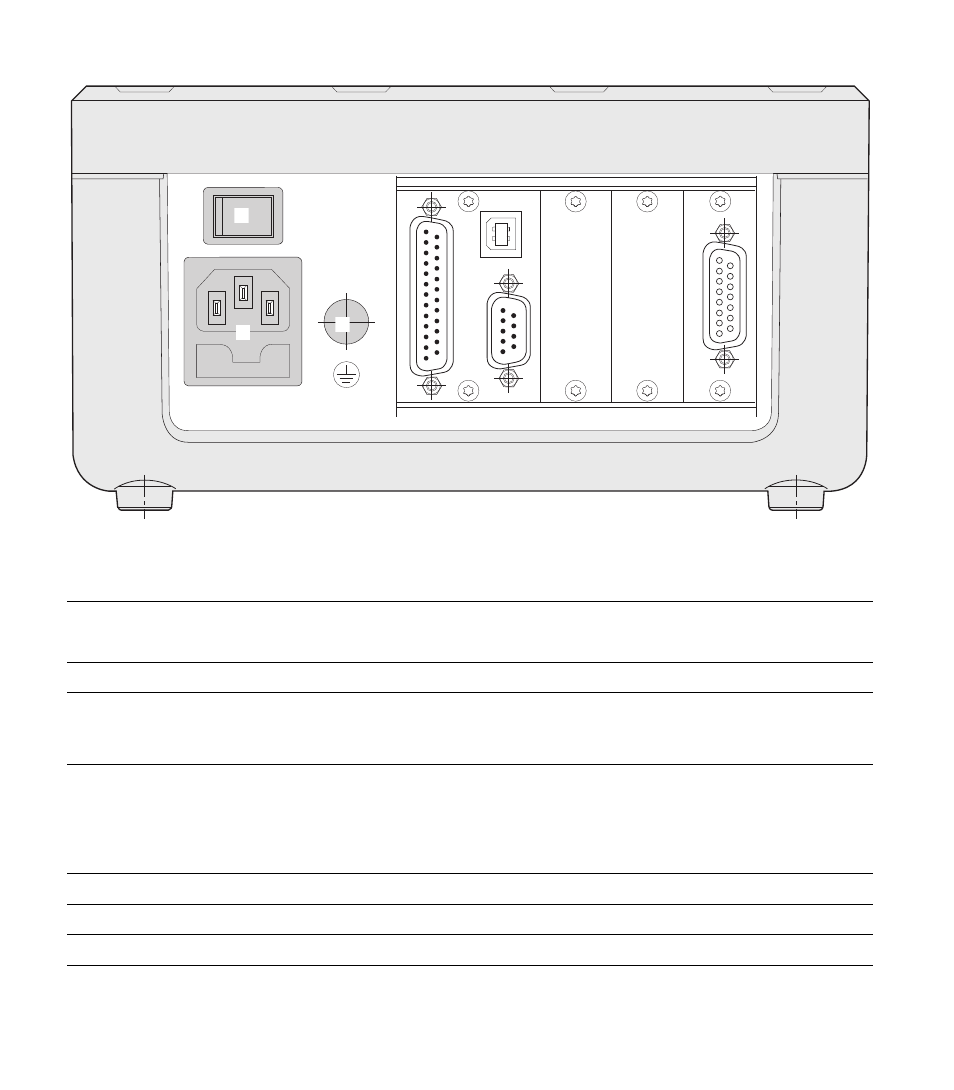

ND 287 Gehäuse-Rückseite
X1
X2
X26(X27)
X32/X31
X41
1
2
3
Anschlüsse
1
Netzschalter
2
Netzanschluss mit Sicherung
3
Erdungsanschluss (Schutzerdung)
X1
Messgeräte-Modul zum Anschluss eines HEIDENHAIN-Messgerätes mit einer 11 µAss-, 1 Vss-
oder EnDat-
Schnittstelle (rein seriell)
Option: Analog-Modul zum Anschluss eines analogen Sensors
X2
Option:
Messgeräte-Modul zum Anschluss eines HEIDENHAIN-Messgerätes mit einer 11 µAss-, 1 Vss-
oder
EnDat 2.1/2.2-Schnittstelle für eine zweite Achse oder
Analog-Modul zum Anschluss eines analogen Sensors, vorzugsweise eines Temperatursensors zur
Achsfehlerkompensation
X26(X27)
Option: Ethernet-Modul (100baseT) zur Netzwerk-Anbindung über TCP/IP-Protokoll
X32/X31
Zwei serielle Anschlüsse für die Datenübertragung: V.24/RS-232-C (X31) und USB Typ B (UART, X32)
X41
Schalteingänge und Schaltausgänge am Sub-D-Anschluss
