ND 287 59
I – 6 Klassier
en
Klassierparameter und Teiletoleranzen festlegen
 Wählen Sie die erste Softkeyebene des Standard-Bildschirms.
 Drücken Sie den Softkey TEIL TOLERANZ, um die Eingabemaske
TEILEAUSWAHL aufzurufen. Der ND 287 kann Toleranzen für
10 Teile speichern.
 Drücken Sie den Softkey KLASSIEREN EIN [AUS] um den
Klassiermodus zu aktivieren.
 Drücken Sie den Softkey ROT,GRÜN/[ANZEIGE BLAU], um die
Farbe des Anzeigewerts im Klassiermodus festzulegen.
Voreinstellung ist blau.
 Mit der NACH-OBEN- und NACH-UNTEN-Taste können Sie das
gewünschte Teil anwählen. Das Drücken der NAVIGATIONS-Taste
bringt Sie direkt auf die nächste Bildschirmseite zu den Teilen 5 bis
9. Alternativ können Sie auch das gewünschte Teil durch Drücken
der numerischen Tasten 0-9 direkt anwählen.
 Rufen Sie durch das Drücken der Taste ENTER die Eingabemaske
TOLERANZEN auf oder brechen Sie mit der Taste C ab.
 Geben Sie in die Felder UNTERGRENZE, SOLLMASS und
OBERGRENZE die Werte für die untere Toleranzgrenze
(Klassieruntergrenze), das Sollmaß und die obere Toleranzgrenze
(Klassierobergrenze) mit den numerischen Tasten ein.
 Bestätigen Sie ihre Eingaben mit der Taste ENTER oder brechen Sie
mit der Taste C ab.

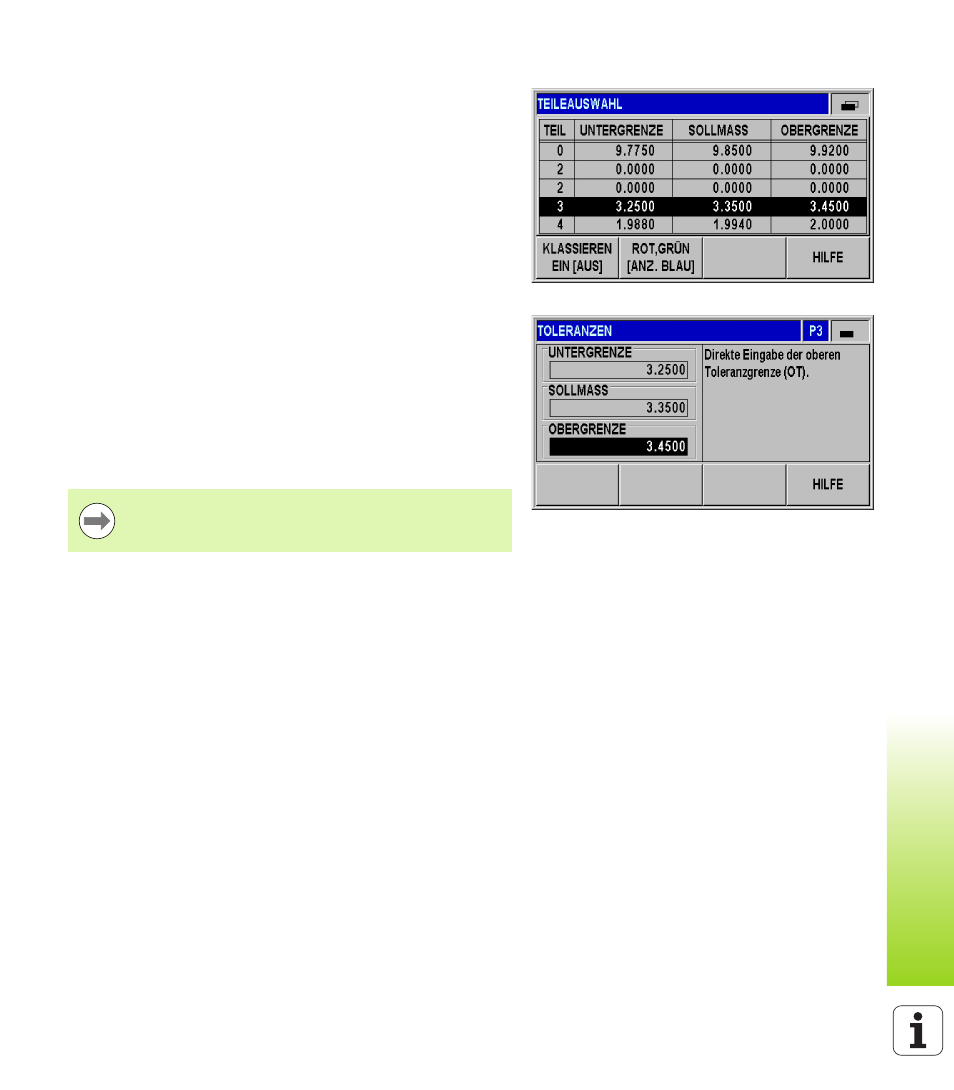

Abb. I.67 Teileauswahl
Abb. I.68 Eingabemaske TOLERANZEN
Wenn alle Klassiersignale leuchten, ist die
Klassierobergrenze kleiner als die Klassieruntergrenze.
Ändern Sie diese Parameter, wie oben beschrieben.
