Toleranzen
In der Eingabemaske TOLERANZEN legen Sie die Toleranzgrenzen für
die statistische Prozessregelung fest:
Im Untermenü SPC EINRICHTEN den Menübefehl TOLERANZEN
wählen und mit der Taste ENTER die Eingabemaske aufrufen.
Rechts oben wird das aktuell gewählte Teil (P0-P9) angezeigt. Die
Änderung der Toleranzen für das ausgewählte Teil kann ebenso in
der Maske TEILEAUSWAHL, die im Standard-Bildschirm durch
Druck auf den Softkey TEIL TOLERANZ erreichbar ist,
vorgenommen werden.
Geben Sie in die Felder UNTERGRENZE, SOLLMASS und
OBERGRENZE die Werte für die untere Toleranzgrenze, das
Sollmaß und die obere Toleranzgrenze mit den numerischen
Tasten ein. Die Werte für die untere und obere Toleranzgrenze
entsprechen den Werten für die untere und obere Klassiergrenze
d. h., der ND aktiviert bei Unter- oder Überschreitung der Grenzen
Pin 17 oder Pin 18 am Sub-D-Anschluss X41 (siehe „Klassieren” auf
Seite 58).
Drücken Sie den Softkey ROT,GRÜN/[ANZEIGE BLAU], um die
Farbe des Anzeigewerts analog zu den Klassiersymbolen
anzupassen. Voreinstellung ist blau (siehe „Klassieren” auf Seite
58).
Wenn Sie die eingegebenen Werte ändern, erscheint am
Bildschirm ein Warnhinweis. Um die Änderungen zu
übernehmen, muss der ND die gespeicherten
Datensätze im FIFO-Speicher löschen. Bestätigen Sie
die Eingabe mit der Taste ENTER oder brechen Sie die
Aktion mit der Taste C ab.

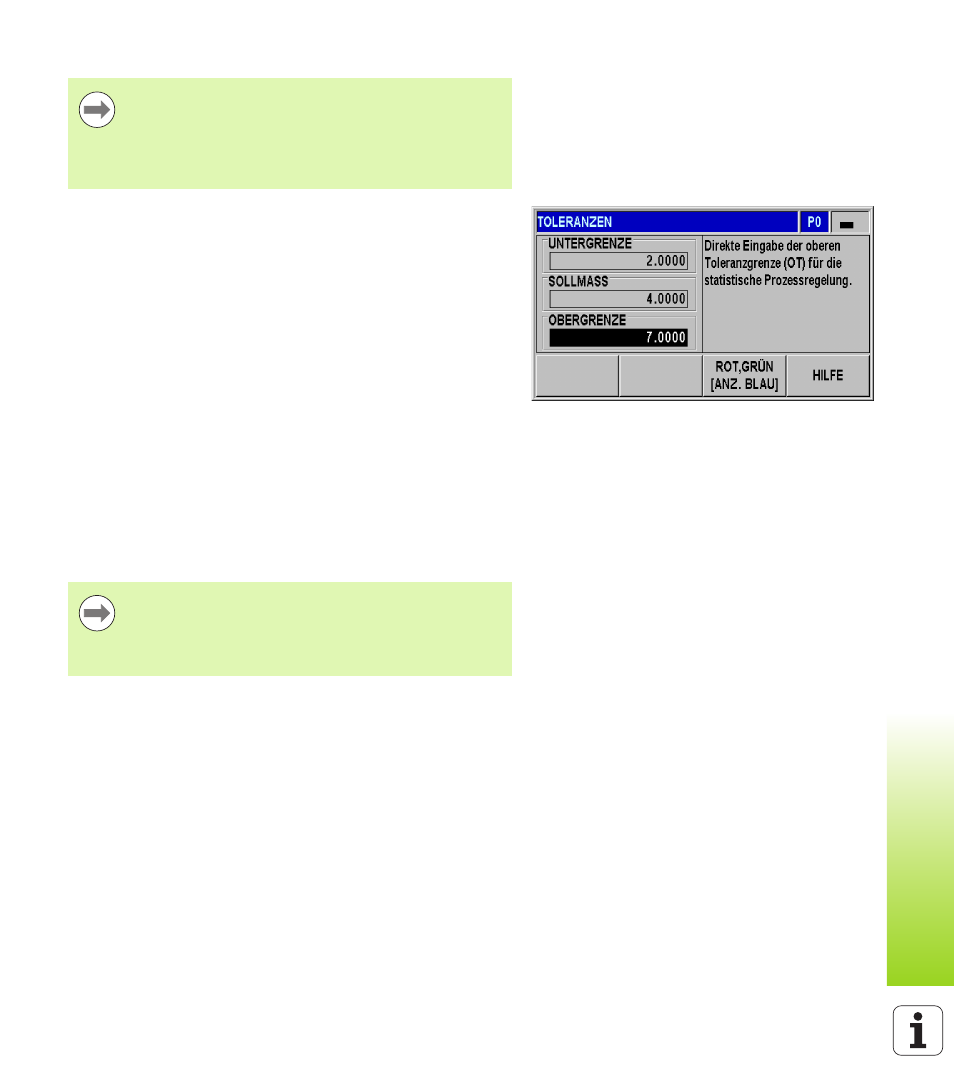

Abb. I.58 Toleranzen
Beachten Sie, dass der Parameterwert für die
UNTERGRENZE kleiner als der Wert für das SOLLMASS
und die OBERGRENZE sein muss und dass Sie den
Parameterwert für die OBERGRENZE größer als den Wert
für das SOLLMASS wählen.
