68 II Inbetriebnahme, Technische Daten
II – 1 Montag
e und elektr
isc
her Ansc
hluss
Vorbeugende Wartung oder Reparatur
Es ist keine spezielle vorbeugende Wartung notwendig. Zum Reinigen
leicht mit einem trockenen, faserfreien Tuch abwischen.
Messgeräte anschließen
Der ND 287 arbeitet mit folgenden Messgeräten:
 Inkrementale Messgeräte mit sinusförmigen Ausgangssignalen
(11 µAss- oder 1 Vss-Schnittstelle)
 Absolute Messgeräte mit einer bidirektionalen EnDat-Schnittstelle
(rein seriell, mit einer EnDat 2.1-Schnittstelle ist die Auflösung
eingeschränkt, da die Inkrementalsignale ignoriert werden)
 Optional: analoger Sensor mit einer ±10 V-Schnittstelle
Die Steckplätze für die Messgeräte-Eingangsbaugruppen an der
Gehäuse-Rückseite sind mit X1 und X2 bezeichnet.
Sub-D-Anschluss X1/X2 (15-polig, Buchse) für folgende
Eingangssignale
Stromschlaggefahr!
 Lassen Sie Reparaturen nur von einer autorisierten
Fachkraft durchführen!
 Kontaktdaten zu unserem Service finden Sie auf der
letzten Seite dieses Geräte-Handbuchs.

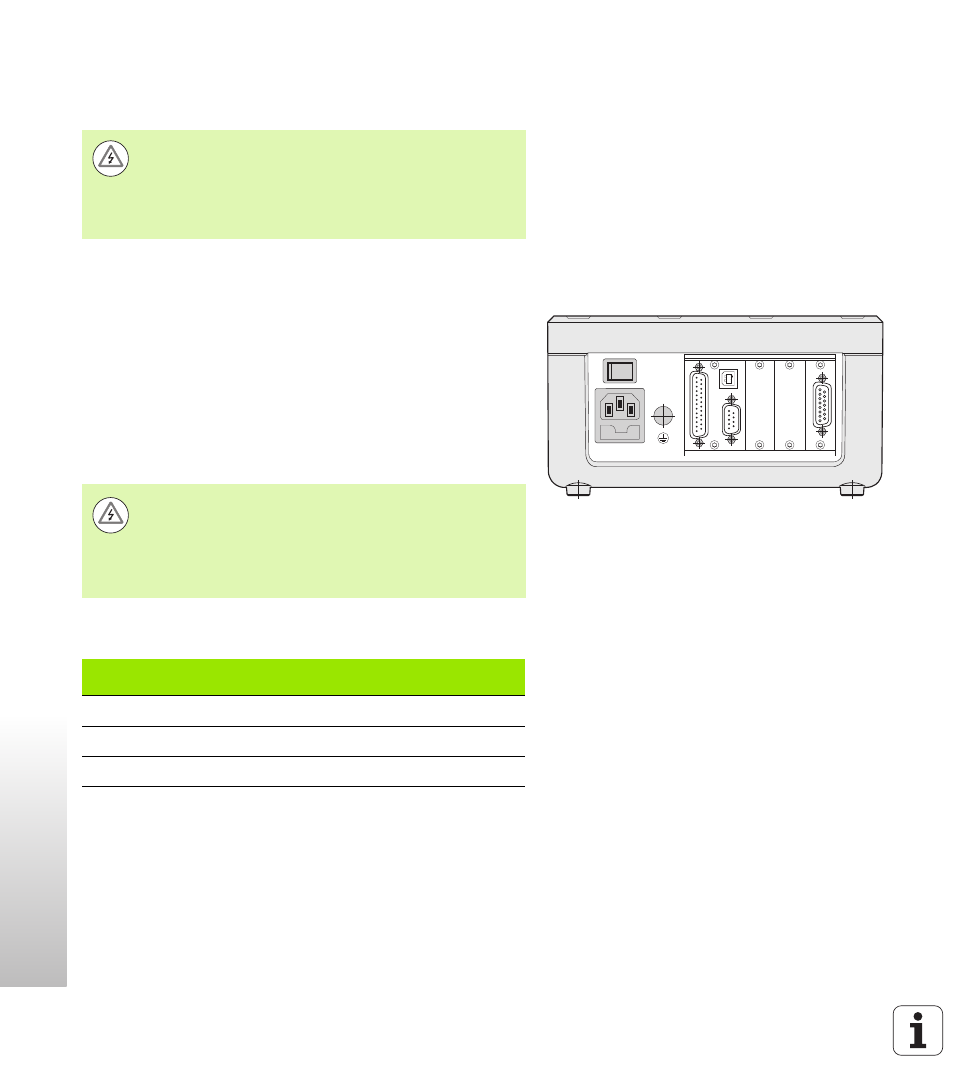

Abb. II.5 Anschlüsse
X1
X2 X26
(X27)
X32/X31 X41
Stromschlaggefahr!
Die Schnittstellen X1 und optional X2 erfüllen die sichere
Trennung vom Netz nach EN 50 178!
Steckverbindungen nur bei ausgeschaltetem Gerät
herstellen oder lösen!
Eingangssignal
Maximale
Kabellänge Maximale
Eingangsfrequenz
11 µAss 30 m 100 kHz
1 Vss 60 m 500 kHz
EnDat 100 m -
