6 Programmieren: Konturen programmieren
6.6
B
a
hnb
ew
egu
n
g
e
n – F
rei
e K
ont
u
r-Pr
o
gr
ammier
un
g FK
FK-Dialog eröffnen
Wenn Sie die graue Bahnfunktionstaste FK drücken, zeigt die TNC
Softkeys an, mit denen Sie den FK-Dialog eröffnen: Siehe nachfol-
gende Tabelle. Um die Softkeys wieder abzuwählen, drücken Sie die
Taste FK erneut.
Wenn Sie den FK-Dialog mit einem dieser Softkeys eröffnen, dann
zeigt die TNC weitere Softkey-Leisten, mit denen Sie bekannte Koor-
dinaten eingeben, Richtungsangaben und Angaben zum Konturverlauf
machen können.
Geraden frei programmieren
Gerade ohne tangentialem Anschluss
U
U
U
U
Softkeys zur Freien Kontur-Programmierung anzei-
gen: Taste FK drücken
U
U
U
U
Dialog für freie Gerade eröffnen: Softkey FL drücken.
Die TNC zeigt weitere Softkeys
U
U
U
U
Über diese Softkeys alle bekannten Angaben in den
Satz eingeben. Die FK-Grafik zeigt die programmierte
Kontur rot, bis die Angaben ausreichen. Mehrere
Lösungen zeigt die Grafik grün (siehe „Grafik der FK-
Programmierung”, Seite 159)
Gerade mit tangentialem Anschluss
Wenn die Gerade tangential an ein anderes Konturelement anschließt,
eröffnen Sie den Dialog mit dem Softkey FLT:
U
U
U
U
Softkeys zur Freien Kontur-Programmierung anzei-
gen: Taste FK drücken
U
U
U
U
Dialog eröffnen: Softkey FLT drücken
U
U
U
U
Über die Softkeys alle bekannten Angaben in den Satz
eingeben

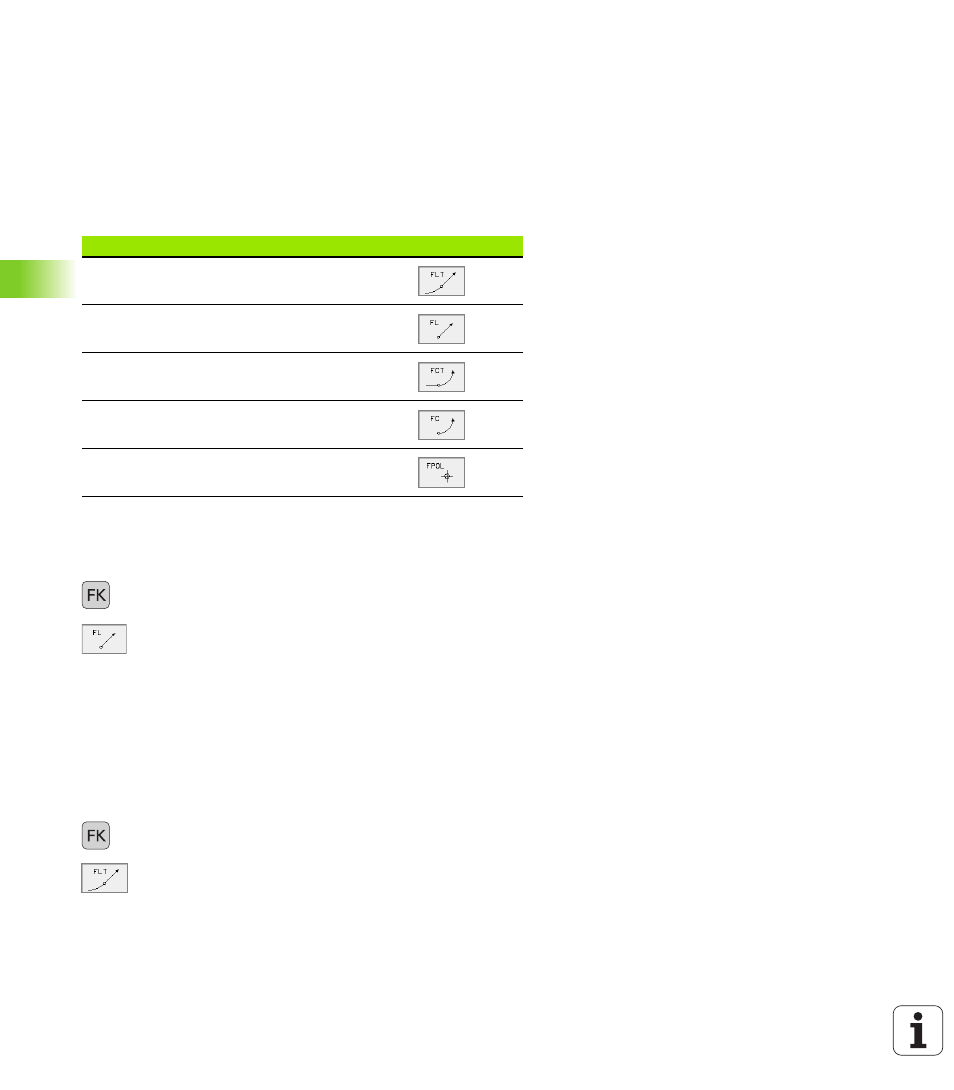

FK-Element
Softkey
Gerade mit tangentialem Anschluss
Gerade ohne tangentialen Anschluss
Kreisbogen mit tangentialem Anschluss
Kreisbogen ohne tangentialen Anschluss
Pol für FK-Programmierung
