316 8 Programmieren: Zyklen
8
.7 Zyklen
zum Abz
e
ilen

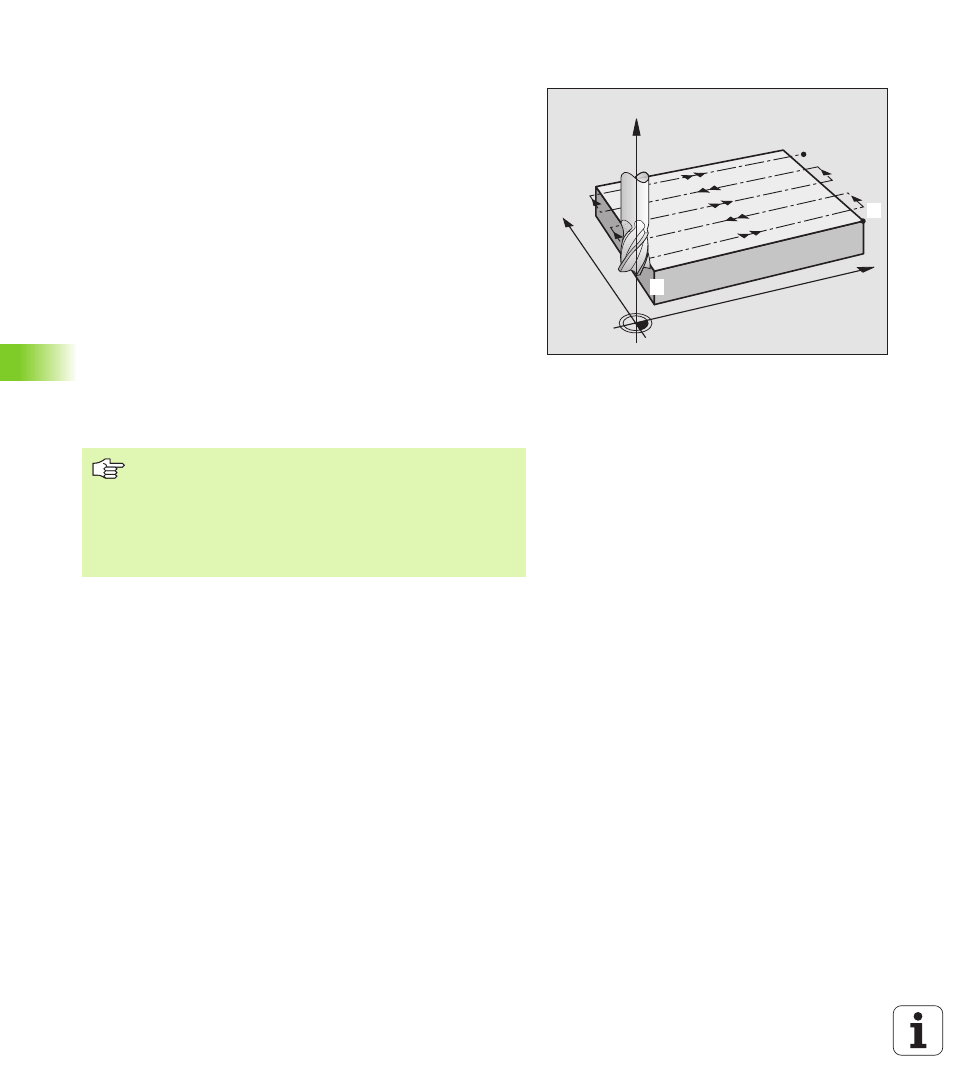

ABZEILEN (Zyklus 230)
1 Die TNC positioniert das Werkzeug im Eilgang FMAX von der aktu-
ellen Position aus in der Bearbeitungsebene auf den Startpunkt
1 ;
die TNC versetzt das Werkzeug dabei um den Werkzeug-Radius
nach links und nach oben
2 Anschließend fährt das Werkzeug mit FMAX in der Spindelachse
auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung
auf die programmierte Startposition in der Spindelachse
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2 ; den Endpunkt berechnet die TNC aus
dem programmierten Startpunkt, der programmierten Länge und
dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Fräsen quer auf den
Startpunkt der nächsten Zeile; die TNC berechnet den Versatz aus
der programmierten Breite und der Anzahl der Schnitte
5 Danach fährt das Werkzeug in negativer Richtung der 1. Achse
zurück
6 Das Abzeilen wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist
7 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
Sicherheits-Abstand
X
Y
Z
11
12
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug von der aktuellen Posi-
tion zunächst in der Bearbeitungsebene und anschließend
in der Spindelachse auf den Startpunkt.
Werkzeug so vorpositionieren, dass keine Kollision mit
dem Werkstück oder Spannmitteln erfolgen kann.
