HEIDENHAIN TNC 426, TNC 430 163
6.6
B
a
hnb
ew
egu
n
g
e
n – F
rei
e K
ont
u
r-Pr
o
gr
ammier
un
g FK

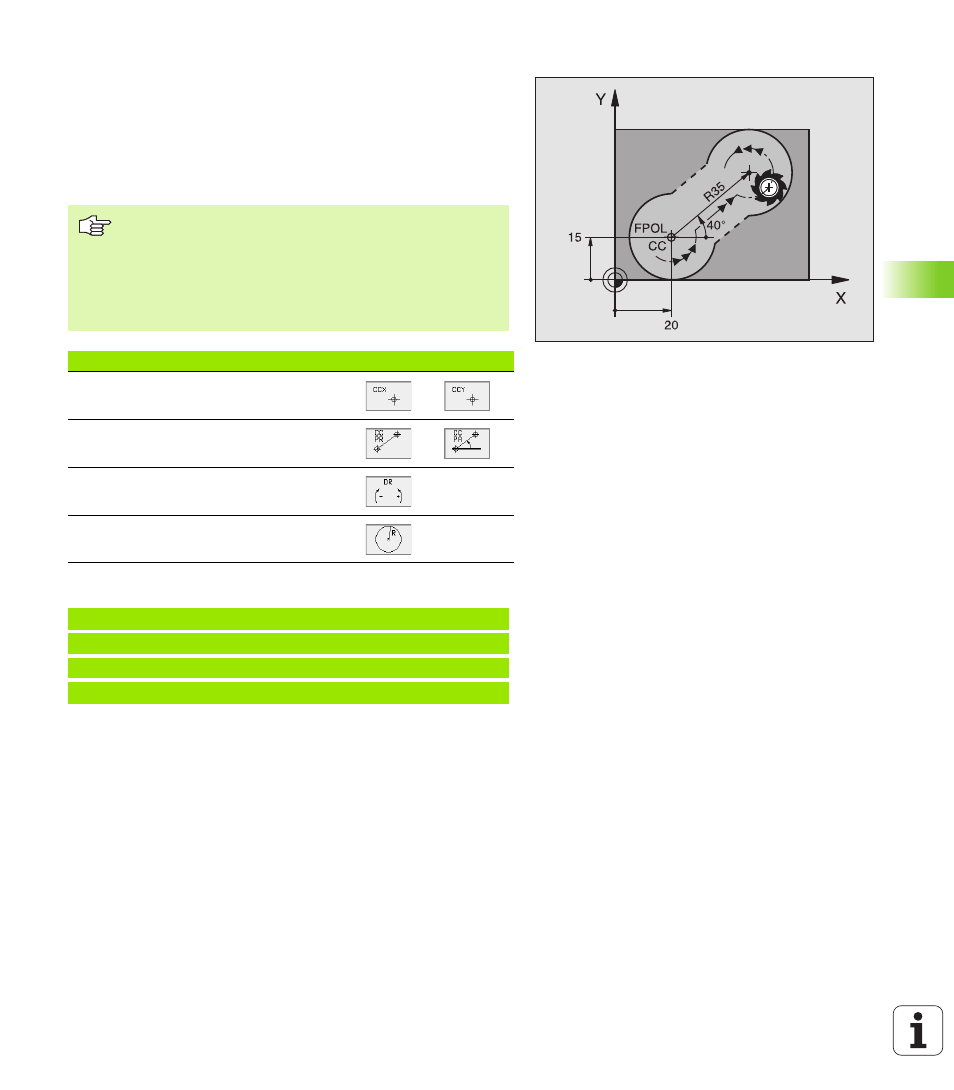

Kreismittelpunkt CC, Radius und Drehsinn im FC-/FCT-Satz
Für frei programmierte Kreisbahnen berechnet die TNC aus Ihren
Angaben einen Kreismittelpunkt. Damit können Sie auch mit der FK-
Programmierung einen Vollkreis in einem Satz programmieren.
Wenn Sie den Kreismittelpunkt in Polarkoordinaten definieren wollen,
müssen Sie den Pol anstelle mit CC mit der Funktion FPOL definieren.
FPOL bleibt bis zum nächsten Satz mit FPOL wirksam und wird in
rechtwinkligen Koordinaten festgelegt.
NC-Beispielsätze
Ein konventionell programmierter oder ein errechneter
Kreismittelpunkt ist in einem neuen FK-Abschnitt nicht
mehr als Pol oder Kreismittelpunkt wirksam: Wenn sich
konventionell programmierte Polarkoordinaten auf einen
Pol beziehen, den Sie zuvor in einem CC-Satz festgelegt
haben, dann legen Sie diesen Pol nach dem FK-Abschnitt
erneut mit einem CC-Satz fest.
Bekannte Angaben Softkeys
Mittelpunkt in rechtwinkligen Koordinaten
Mittelpunkt in Polarkoordinaten
Drehsinn der Kreisbahn
Radius der Kreisbahn
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
