HEIDENHAIN TNC 426, TNC 430
227
8.3 Zykl
en zum Boh
ren, Gewin
d
eb
oh
re
n u
nd Gew
ind
efräsen

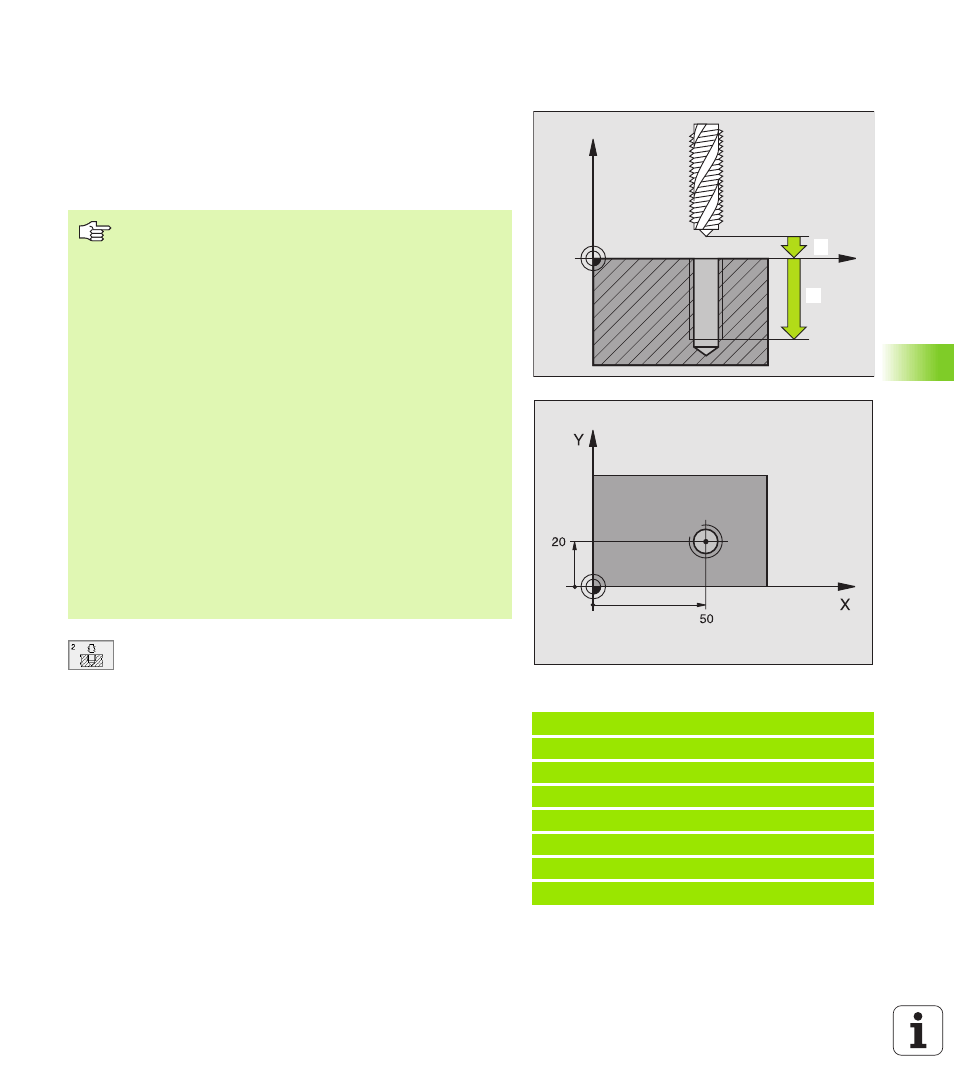

GEWINDEBOHREN mit Ausgleichsfutter
(Zyklus 2)
1
Das Werkzeug fährt in einem Arbeitsgang auf die Bohrtiefe
2
Danach wird die Spindeldrehrichtung umgekehrt und das Werk-
zeug nach der Verweilzeit auf die Startposition zurückgezogen
3
An der Startposition wird die Spindeldrehrichtung erneut umge-
kehrt
U
U
U
U
Sicherheits-Abstand
1
(inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche;
Richtwert: 4x Gewindesteigung
U
U
U
U
Bohrtiefe
2
(Gewindelänge, inkremental): Abstand
Werkstück-Oberfläche – Gewindeende
U
U
U
U
Verweilzeit in Sekunden
: Wert zwischen 0 und 0,5
Sekunden eingeben, um ein Verkeilen des Werk-
zeugs beim Rückzug zu vermeiden
U
U
U
U
Vorschub F
: Verfahrgeschwindigkeit des Werkzeugs
beim Gewindebohren
Vorschub ermitteln: F = S x p
Beispiel: NC-Sätze
24 L Z+100 R0 FMAX
25 CYCL DEF 2.0 GEWINDEBOHREN
26 CYCL DEF 2.1 ABST 3
27 CYCL DEF 2.2 TIEFE -20
28 CYCL DEF 2.3 V.ZEIT 0.4
29 CYCL DEF 2.4 F100
30 L X+50 Y+20 FMAX M3
31 L Z+3 FMAX M99
X
Z
111
2
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Das Werkzeug muss in ein Längenausgleichsfutter
gespannt sein. Das Längenausgleichsfutter kompensiert
Toleranzen von Vorschub und Drehzahl während der Bear-
beitung.
Während der Zyklus abgearbeitet wird, ist der Drehknopf
für den Drehzahl-Override unwirksam. Der Drehknopf für
den Vorschub-Override ist noch begrenzt aktiv (vom
Maschinenhersteller festgelegt, Maschinenhandbuch
beachten).
Für Rechtsgewinde Spindel mit M3 aktivieren, für Links-
gewinde mit M4.
F: Vorschub mm/min)
S: Spindel-Drehzahl (U/min)
p: Gewindesteigung (mm)
