HEIDENHAIN TNC 426, TNC 430 255
8.3 Zykl
en zum Boh
ren, Gewin
d
eb
oh
re
n u
nd Gew
ind
efräsen

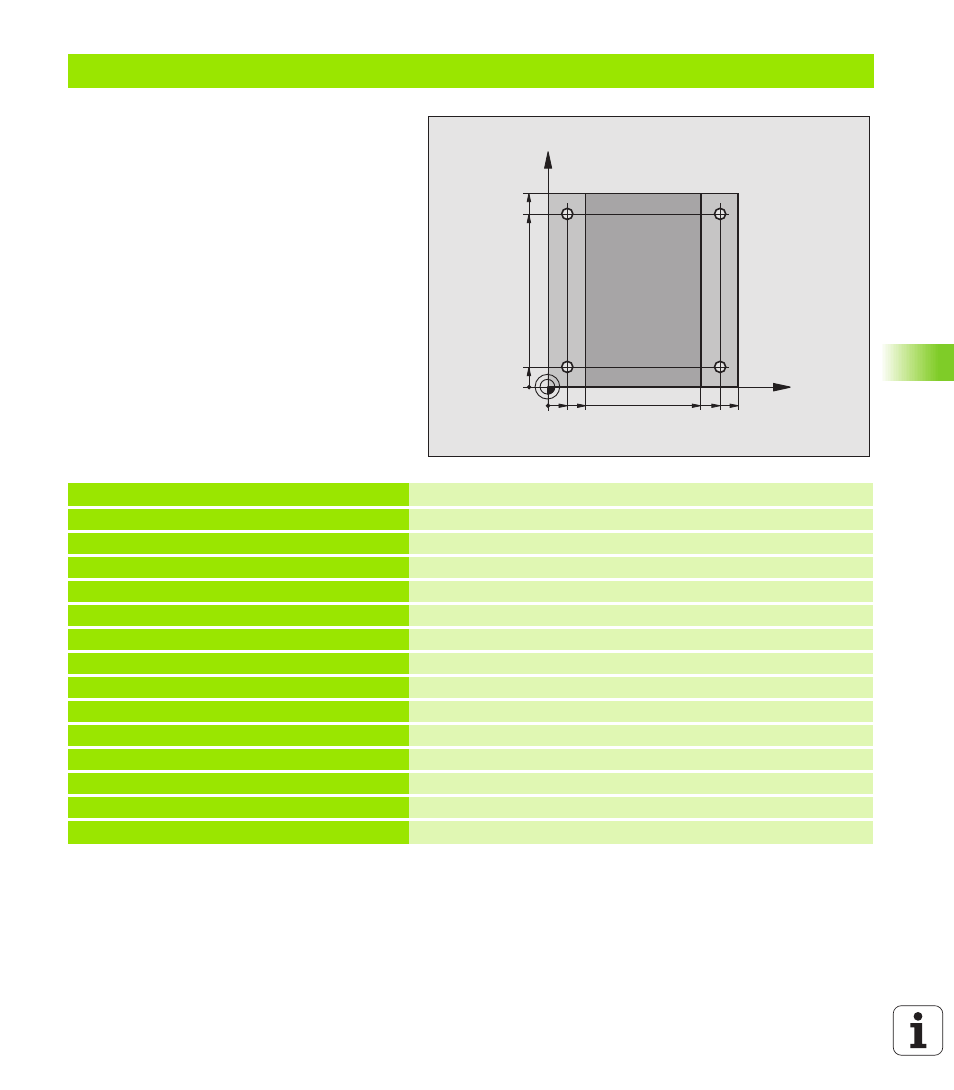

Beispiel: Bohrzyklen
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Werkzeug-Definition
4 TOOL CALL 1 Z S4500 Werkzeug-Aufruf
5 L Z+250 R0 F MAX Werkzeug freifahren
6 CYCL DEF 200 BOHREN Zyklus-Definition
Q200=2 ;SICHERHEITSABST.
Q201=-15 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT OBEN
Q203=-10 ;KOOR. OBERFL.
Q204=20 ;2. S.-ABSTAND
Q211=0.2 ;VERWEILZEIT UNTEN
X
Y
20
10
100
100
10
90
90 80
