Einschränkung während des Programmlaufs
Die Bearbeitung lässt sich nicht gleichzeitig grafisch darstellen, wenn
der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder
großflächige Bearbeitungen bereits ausgelastet ist. Beispiel: Abzeilen
über das ganze Rohteil mit großem Werkzeug. Die TNC führt die Gra-
fik nicht mehr fort und blendet den Text ERROR im Grafik-Fenster ein.
Die Bearbeitung wird jedoch weiter ausgeführt.

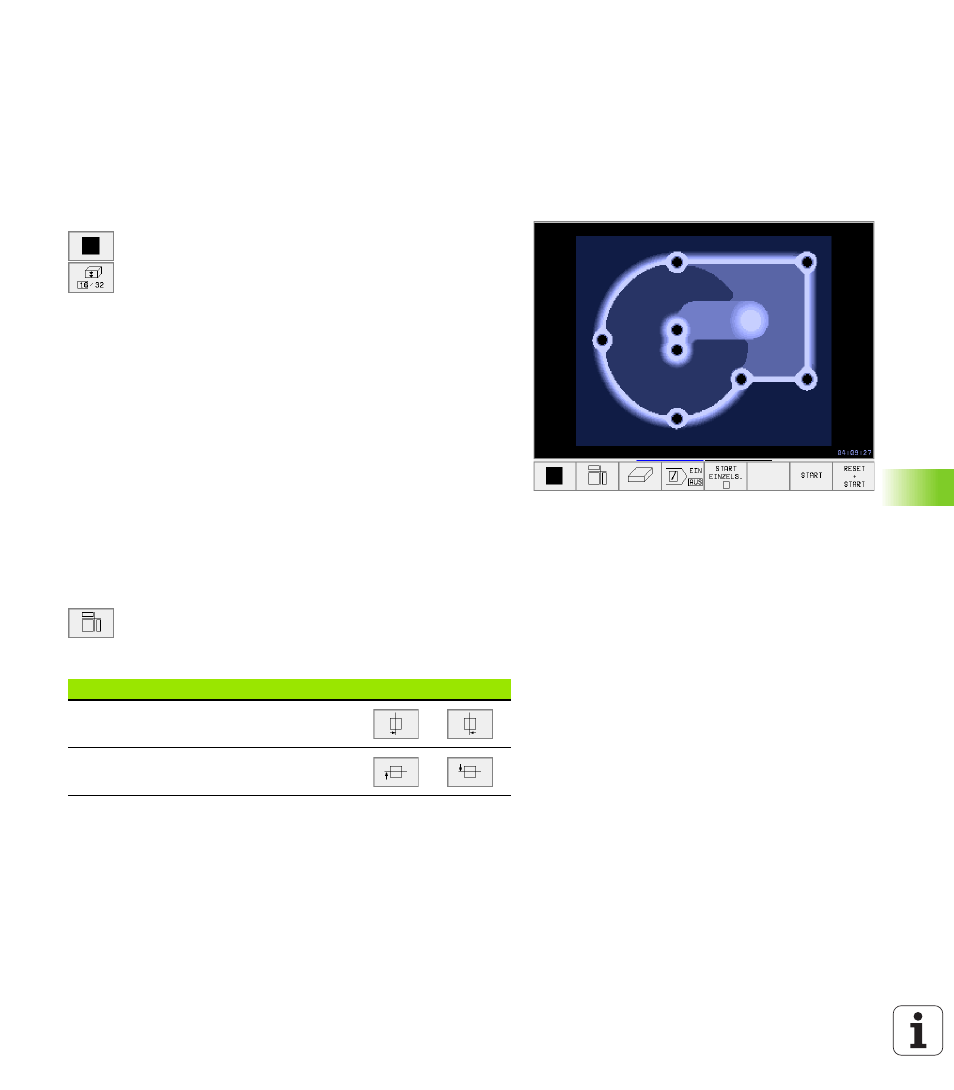

Draufsicht
U U U U Draufsicht mit Softkey wählen
U U U U Anzahl der Tiefenniveaus mit Softkey wählen (Leiste
umschalten): Umschalten zwischen 16 oder 32 Tie-
fenniveaus; für die Tiefendarstellung dieser Grafik
gilt:
„Je tiefer, desto dunkler“
Diese grafische Simulation läuft am schnellsten ab.
Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob
die Darstellung der Projektionsmethode 1 oder der Projektionsme-
thode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 406.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben:
U U U U Darstellung in 3 Ebenen mit Softkey wählen
U U U U Schalten Sie die Softkey-Leiste um, bis die TNC fol-
gende Softkeys zeigt:
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
Koordinaten der Schnittlinie
Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den
Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden
nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren
Sie mit Maschinen-Parameter 7310.
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
