HEIDENHAIN TNC 426, TNC 430
281
8.5 Z
yklen
zu
m H
e
rst
e
ll
en v
on P
u
n
k
te
must
er
n

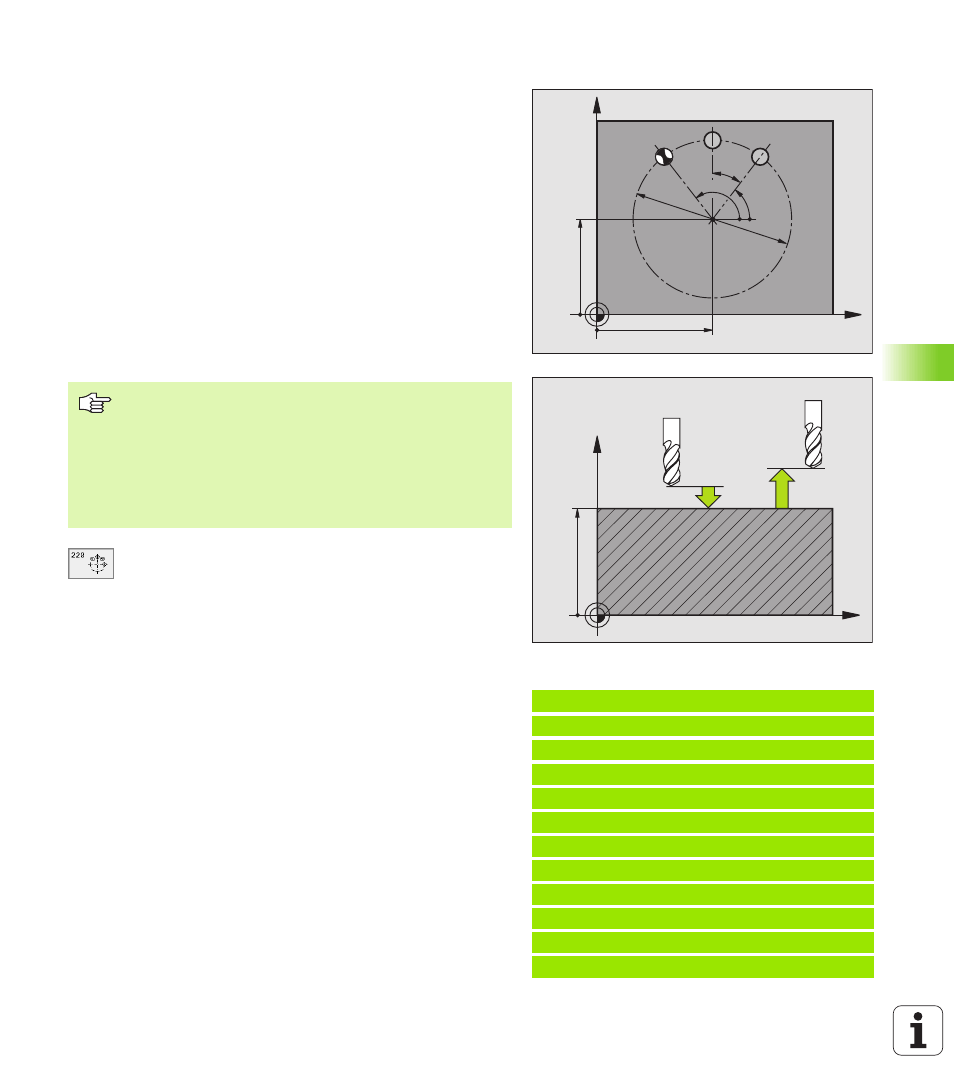

PUNKTEMUSTER AUF KREIS (Zyklus 220)
1
Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
n
2. Sicherheits-Abstand anfahren (Spindelachse)
n
Startpunkt in der Bearbeitungsebene anfahren
n
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2
Ab dieser Position führt die TNC den zuletzt definierten Bearbei-
tungszyklus aus
3
Anschließend positioniert die TNC das Werkzeug mit einer Gera-
den-Bewegung auf den Startpunkt der nächsten Bearbeitung; das
Werkzeug steht dabei auf Sicherheits-Abstand (oder 2. Sicher-
heits-Abstand)
4
Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
U
U
U
U
Mitte 1. Achse
Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene
U
U
U
U
Teilkreis-Durchmesser
Q244: Durchmesser des Teil-
kreises
U
U
U
U
Startwinkel
Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
U
U
U
U
Endwinkel
Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis (gilt
nicht für Vollkreise); Endwinkel ungleich Startwinkel
eingeben; wenn Endwinkel größer als Startwinkel
eingegeben, dann Bearbeitung im Gegen-Uhrzeiger-
sinn, sonst Bearbeitung im Uhrzeigersinn
U
U
U
U
Winkelschritt
Q247 (inkremental): Winkel zwischen
zwei Bearbeitungen auf dem Teilkreis; wenn der Win-
kelschritt gleich null ist, dann berechnet die TNC den
Winkelschritt aus Startwinkel, Endwinkel und Anzahl
Bearbeitungen; wenn ein Winkelschritt eingegeben
ist, dann berücksichtigt die TNC den Endwinkel nicht;
das Vorzeichen des Winkelschritts legt die Bearbei-
tungsrichtung fest (– = Uhrzeigersinn)
Beispiel: NC-Sätze
53 CYCL DEF 220 MUSTER KREIS
Q216=+50 ;MITTE 1. ACHSE.
Q217=+50 ;MITTE 2. ACHSE
Q244=80 ;TEILKREIS-DURCHM.
Q245=+0 ;STARTWINKEL
Q246=+360 ;ENDWINKEL
Q247=+0 ;WINKELSCHRITT
Q241=8 ;ANZAHL BEARBEITUNGEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+30 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q301=1 ;FAHREN AUF S. HOEHE
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus 220 ist DEF-Aktiv, das heißt, Zyklus 220 ruft auto-
matisch den zuletzt definierten Bearbeitungszyklus auf.
Wenn Sie einen der Bearbeitungszyklen 200 bis 208, 212
bis 215, 262 bis 265 und 267 mit Zyklus 220 kombinieren,
wirken der Sicherheits-Abstand, die Werkstück-Oberflä-
che und der 2. Sicherheits-Abstand aus Zyklus 220.
