8.6 SL

-Zy

k

len

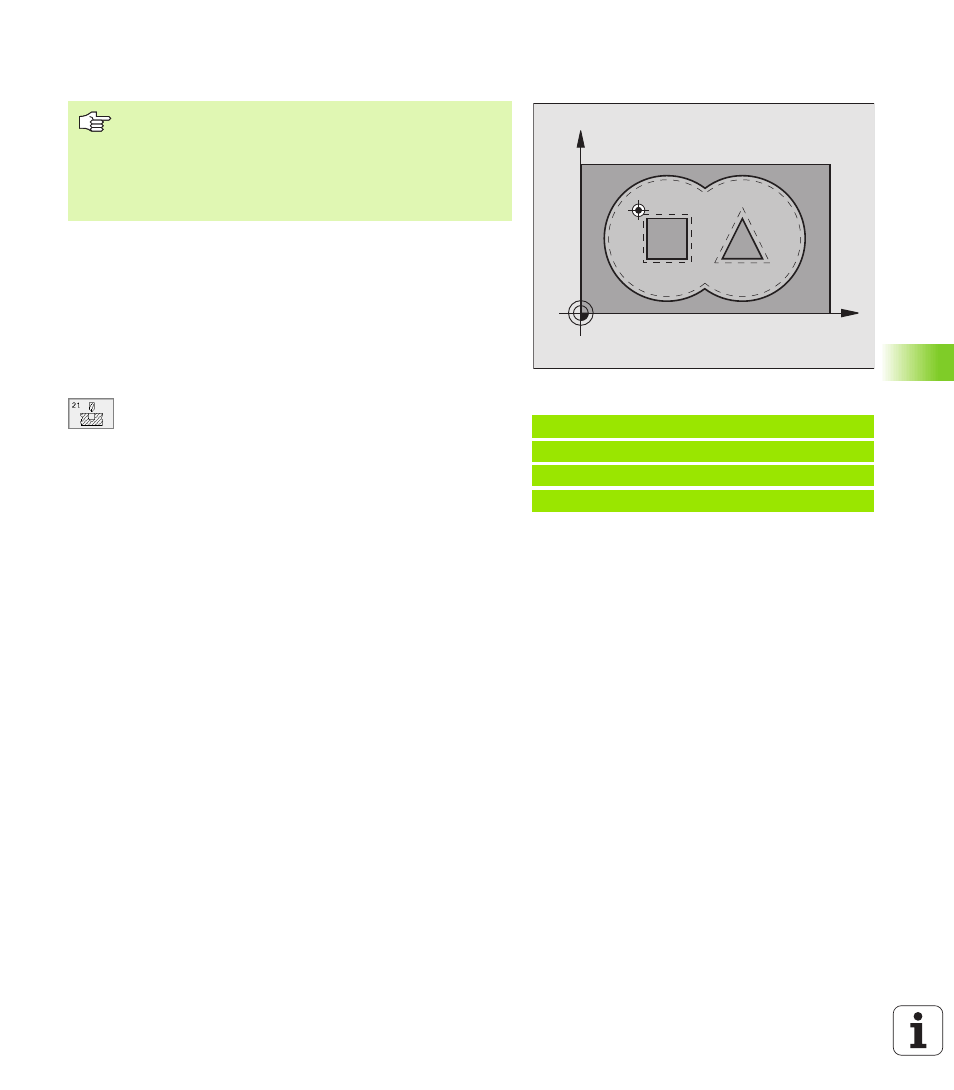

VORBOHREN (Zyklus 21)

Zyklus-Ablauf

Wie Zyklus 1 Tiefbohren, siehe „Zyklen zum Bohren, Gewindebohren
und Gewindefräsen”, Seite 210.

Einsatz

Zyklus 21 VORBOHREN berücksichtigt für die Einstichpunkte das
Schlichtaufmaß Seite und das Schlichtaufmaß Tiefe, sowie den
Radius des Ausräum-Werkzeugs. Die Einstichpunkte sind gleichzeitig
die Startpunkte fürs Räumen.

U

U

U

U

Zustell-Tiefe

Q10 (inkremental): Maß, um das das

Werkzeug jeweils zugestellt wird (Vorzeichen bei
negativer Arbeitsrichtung „–“)

U

U

U

U

Vorschub Tiefenzustellung

Q11: Bohrvorschub in

mm/min

U

U

U

U

Ausräum-Werkzeug Nummer

Q13: Werkzeug-Nummer

des Ausräum-Werkzeugs

Beispiel: NC-Sätze

58 CYCL DEF 21.0 VORBOHREN

Q10=+5 ;ZUSTELL-TIEFE

Q11=100 ;VORSCHUB TIEFENZ.

Q13=1 ;AUSRAEUM-WERKZEUG

X

Y

Die TNC berücksichtigt einen im TOOL CALL-Satz pro-
grammierten Deltawert DR nicht zur Berechnung der Ein-
stichpunkte.

An Engstellen kann die TNC ggf. nicht mit einem Werk-
zeug vorgebohren das größer ist als das Schruppwerk-
zeug.
