1.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
n
Werkstücke automatisch ausrichten
n
Schnell und genau Bezugspunkte setzen
n Messungen am Werkstück während des Programmlaufs ausführen
n 3D-Formen digitalisieren (Option) sowie
n Werkzeuge vermessen und prüfen

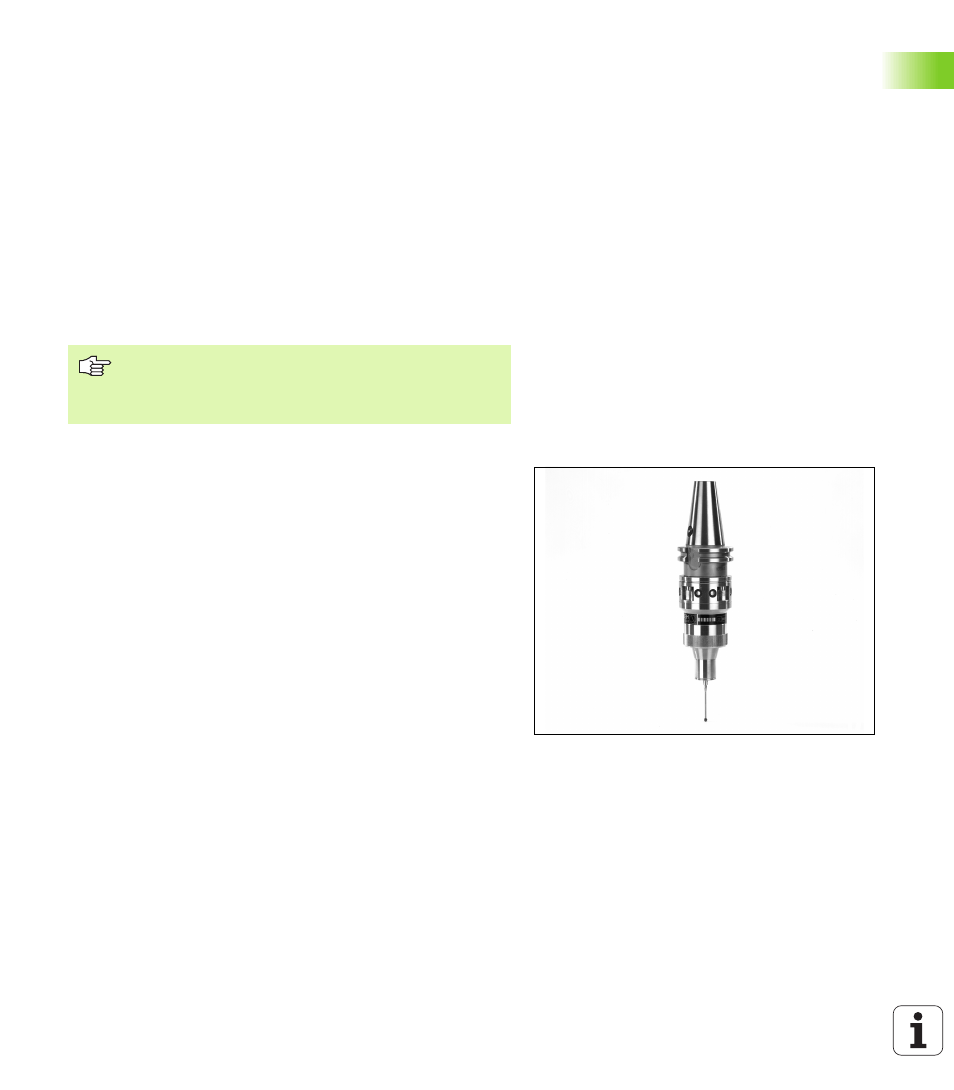

Die schaltenden Tastsysteme TS 220, TS 630 und TS 632
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen, für Messungen am
Werkstück und zum Digitalisieren. Das TS 220 überträgt die Schaltsi-
gnale über ein Kabel und ist zudem eine kostengünstige Alternative,
wenn Sie gelegentlich digitalisieren müssen.
Speziell für Maschinen mit Werkzeugwechsler eignen sich die Tastsy-
steme TS 630 und TS 632, die die Schaltsignale via Infrarot-Strecke
kabellos übertragen.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlaßt, den Istwert
der aktuellen Tastsystem-Position zu speichern.
Beim Digitalisieren erstellt die TNC aus einer Serie von so erzeugten
Positionswerten ein Programm mit Linear-Sätzen im HEIDENHAIN-
Format. Dieses Programm läßt sich dann auf einem PC mit der Aus-
werte-Software SUSA weiterverarbeiten, um es für bestimmte Werk-
zeug-Formen und -Radien zu korrigieren oder um Positiv-/Negativ-For-
men zu errechnen. Wenn die Tastkugel gleich dem Fräserradius ist,
sind diese Programme sofort ablauffähig.
Alle Tastsystem-Funktionen sind in einem separaten
Benutzer-Handbuch beschrieben. Wenden Sie sich ggf. an
HEIDENHAIN, wenn Sie dieses Benutzer-Handbuch benö-
tigen. Ident-Nr.: 329 203-xx.
