HEIDENHAIN TNC 426, TNC 430 23
2.4 Bezu
gspu
nkt-S
e
tz
en
(o
hn
e 3D-T
ast
s
yst
e
m)

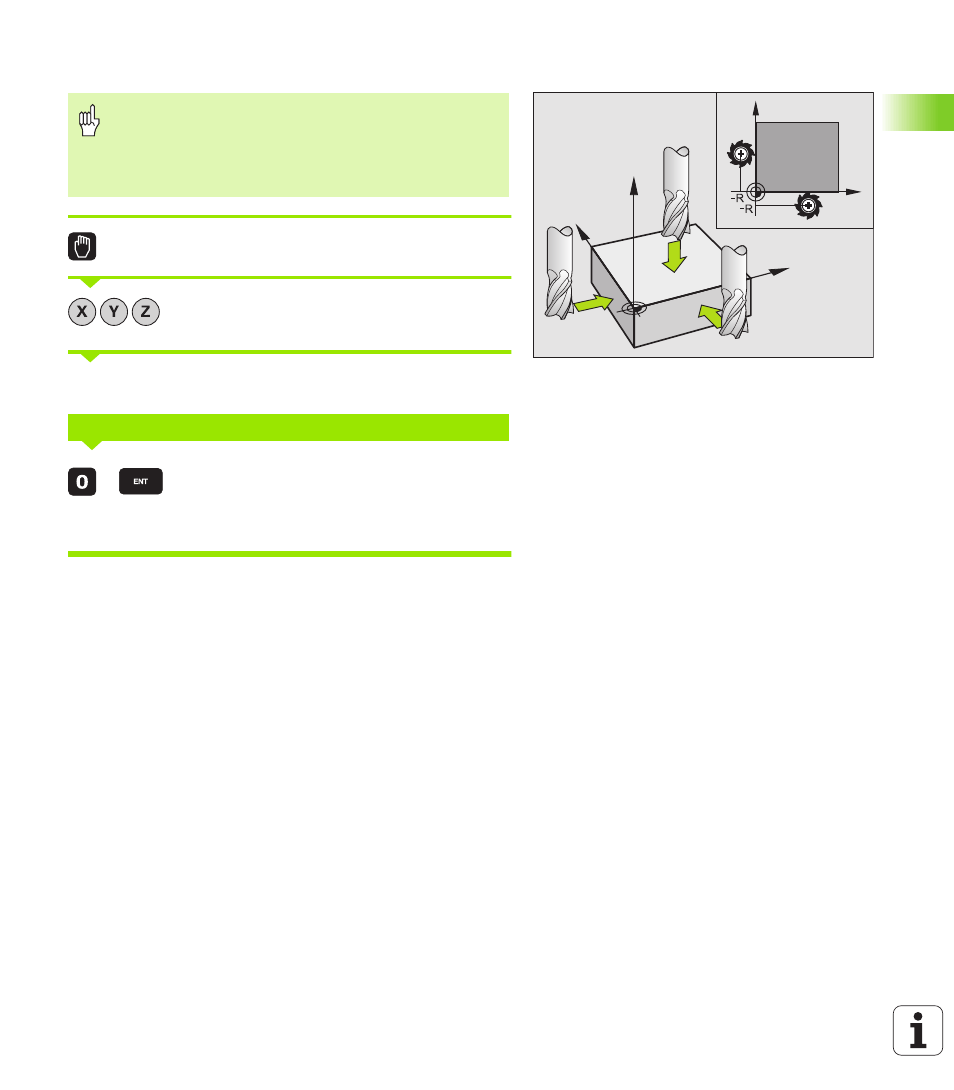

Bezugspunkt setzen
Betriebsart Manueller Betrieb wählen
Werkzeug vorsichtig verfahren, bis es das Werkstück
berührt (ankratzt)
Achse wählen (alle Achsen sind auch über die ASCII-
Tastatur wählbar)
Nullwerkzeug, Spindelachse: Anzeige auf bekannte
Werkstück-Position (z.B. 0) setzen oder Dicke d des
Blechs eingeben. In der Bearbeitungsebene: Werk-
zeug-Radius berücksichtigen
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die
gleiche Weise.
Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwen-
den, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des
Werkzeugs bzw. auf die Summe Z=L+d.
Schutzmaßnahme
Falls die Werkstück-Oberfläche nicht angekratzt werden
darf, wird auf das Werkstück ein Blech bekannter Dicke d
gelegt. Für den Bezugspunkt geben Sie dann einen um d
größeren Wert ein.
BEZUGSPUNKT-SETZEN Z=
Y
X
Z
X
Y
