Seite 432
406
11 Programm-Test und Programmlauf
1
1
.1 Gr
afik
en

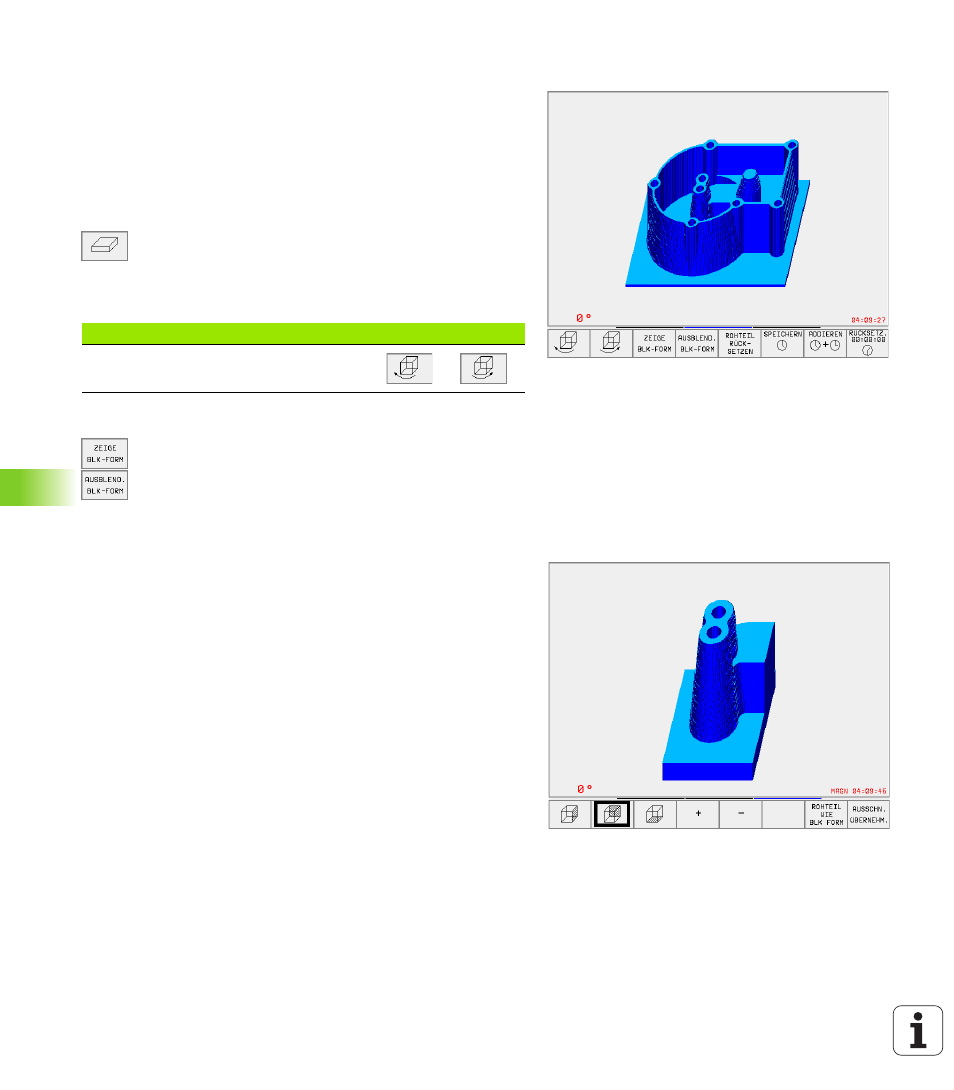

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen. Die
Umrisse des Rohteils zu Beginn der grafischen Simulation können Sie
als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 406.
U
U
U
U
3D-Darstellung mit Softkey wählen
3D-Darstellung drehen
Softkey-Leiste umschalten, bis folgende Softkeys erscheinen:
Rahmen für die Umrisse des Rohteils ein- und ausblenden
U
U
U
U
Rahmen einblenden: Softkey ZEIGE BLK-FORM
U
U
U
U
Rahmen ausblenden: Softkey AUSBLEND. BLK-
FORM
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test ändern,
für
n
Darstellung in 3 Ebenen und die
n
3D-Darstellung
Dafür muss die grafische Simulation gestoppt sein. Eine Ausschnitts-
Vergrößerung ist immer in allen Darstellungsarten wirksam.
Funktion
Softkeys
Darstellung in 27°-Schritten
vertikal drehen
