HEIDENHAIN TNC 426, TNC 430 355
9.6 P
rog
ra
mmier
-Beisp
iele

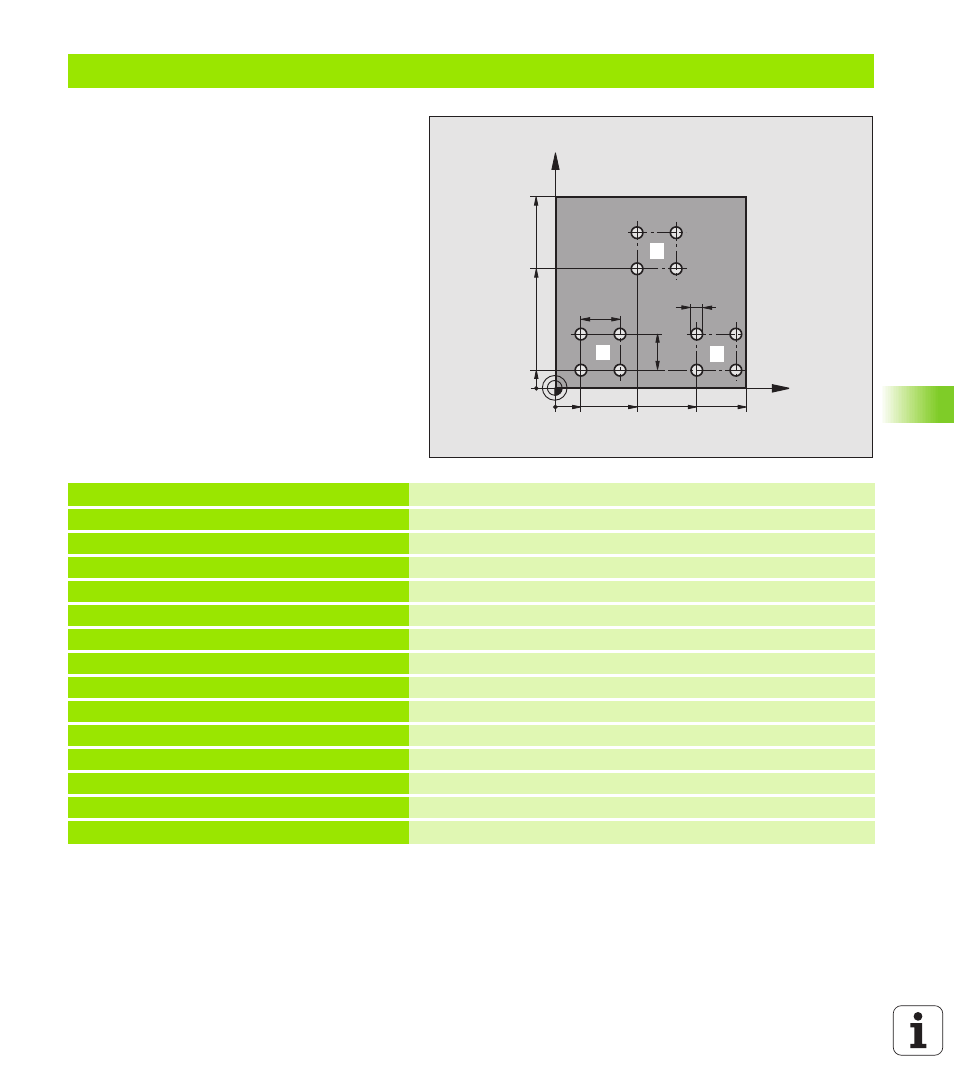

Beispiel: Bohrungsgruppen
Programm-Ablauf
n Bohrungsgruppen anfahren im Hauptprogramm
n Bohrungsgruppe aufrufen (Unterprogramm 1)
n Bohrungsgruppe nur einmal im
Unterprogramm 1 programmieren
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5 Werkzeug-Definition
4 TOOL CALL 1 Z S5000 Werkzeug-Aufruf
5 L Z+250 R0 F MAX Werkzeug freifahren
6 CYCL DEF 200 BOHREN Zyklus-Definition Bohren
Q200=2 ;SICHERHEITSABST.
Q201=-10 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=5 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
X
Y
15
60
100
100
75
10
45
20
20
5
1 2
1 1 1 3
