Bezugssystem an Fräsmaschinen
Bei der Bearbeitung eines Werkstücks an einer Fräsmaschine bezie-
hen Sie sich generell auf das rechtwinklige Koordinatensystem. Das

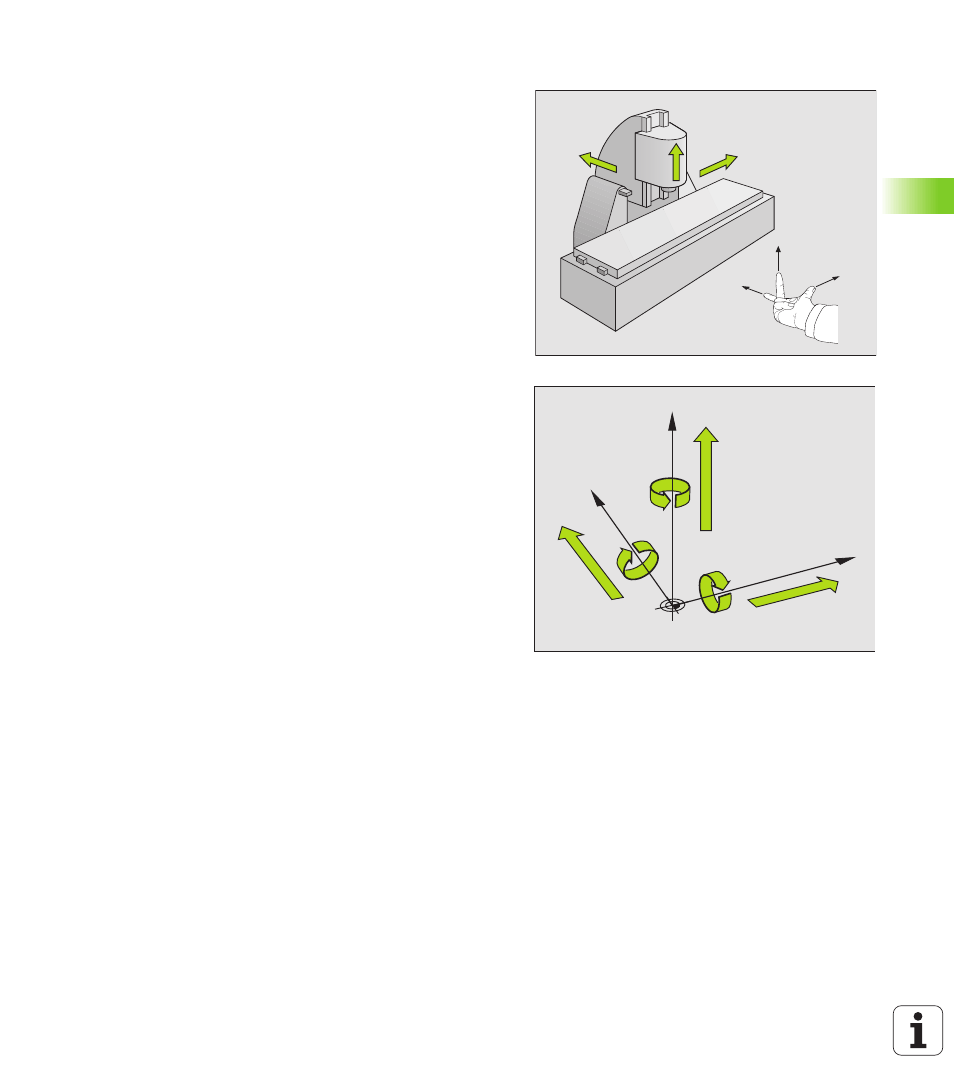

Bild rechts zeigt, wie das rechtwinklige Koordinatensystem den
Maschinenachsen zugeordnet ist. Die Drei-Finger-Regel der rechten
Hand dient als Gedächtnisstütze: Wenn der Mittelfinger in Richtung
der Werkzeugachse vom Werkstück zum Werkzeug zeigt, so weist er
in die Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger
in Richtung Y+.
Die TNC 426 kann insgesamt maximal 5 Achsen steuern, die TNC 430
maximal 9 Achsen. Neben den Hauptachsen X, Y und Z gibt es parallel
laufende Zusatzachsen U, V und W. Drehachsen werden mit A, B und
C bezeichnet. Das Bild rechts unten zeigt die Zuordnung der Zusatz-
achsen bzw. Drehachsen zu den Hauptachsen.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
