Seite 228: 1 mit zyklen arbeit en 8.1 mit zyklen arbeiten
202
8 Programmieren: Zyklen
8.1 Mit Zyklen
arbeit
en
8.1 Mit Zyklen arbeiten
Häufig wiederkehrende Bearbeitungen, die mehrere Bearbeitungs-
schritte umfassen, sind in der TNC als Zyklen gespeichert. Auch Koor-
dinaten-Umrechnungen und einige Sonderfunktionen stehen als
Zyklen zur Verfügung (siehe Tabelle nächste Seite).
Bearbeitungs-Zyklen mit Nummern ab 200 verwenden Q-Parameter
als Übergabeparameter. Parameter mit gleicher Funktion, die die TNC
in verschiedenen Zyklen benötigt, haben immer dieselbe Nummer:
z.B. Q200 ist immer der Sicherheits-Abstand, Q202 immer die Zustell-
Tiefe usw.
Zyklus definieren über Softkeys
U
U
U
U
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
U
U
U
U
Zyklus-Gruppe wählen, z.B. Bohrzyklen
U
U
U
U

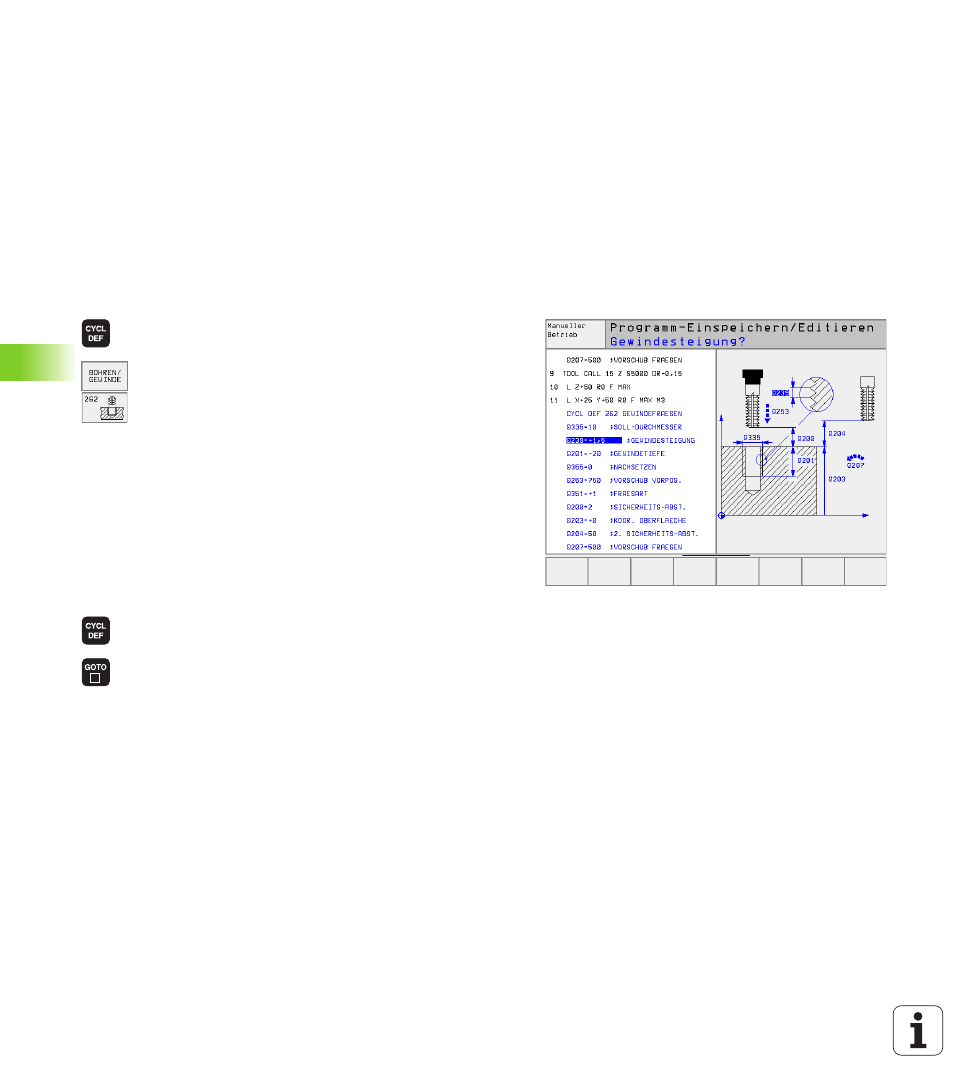

Zyklus wählen, z.B. GEWINDEFRÄSEN. Die TNC
eröffnet einen Dialog und erfragt alle Eingabewerte;
gleichzeitig blendet die TNC in der rechten Bild-
schirmhälfte eine Grafik ein, in der der einzugebende
Parameter hell hinterlegt ist
U
U
U
U
Geben Sie alle von der TNC geforderten Parameter ein
und schließen Sie jede Eingabe mit der Taste ENT ab
U
U
U
U
Die TNC beendet den Dialog, nachdem Sie alle erfor-
derlichen Daten eingegeben haben
Zyklus definieren über GOTO-Funktion
U
U
U
U
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
U
U
U
U
Die TNC zeigt in einem Fenster die Zyklen-Übersicht
an. Wählen Sie mit den Pfeiltasten den gewünschten
Zyklus oder geben Sie die Zyklus-Nummer ein und
bestätigen jeweils mit der Taste ENT. Die TNC eröff-
net dann den Zyklus-Dialog wie zuvor beschrieben
