HEIDENHAIN TNC 426, TNC 430 289
8.6 SL
-Zy
k
len
KONTUR (Zyklus 14)
In Zyklus 14 KONTUR listen Sie alle Unterprogramme auf, die zu einer
Gesamtkontur überlagert werden sollen.
U U U U Label-Nummern für die Kontur : Alle Label-Nummern
der einzelnen Unterprogramme eingeben, die zu
einer Kontur überlagert werden sollen. Jede Nummer
mit der Taste ENT bestätigen und die Eingaben mit
der Taste END abschließen.

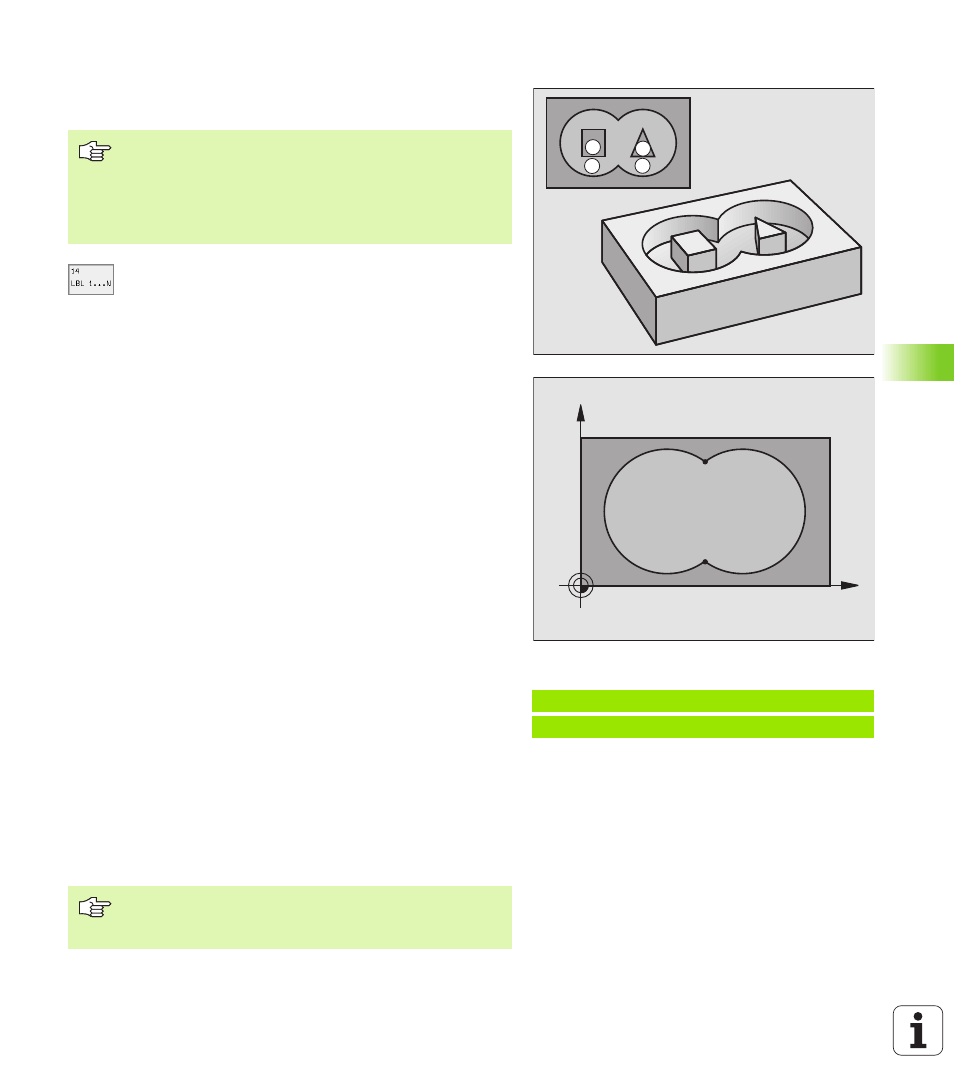

Überlagerte Konturen
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.
Unterprogramme: Überlagerte Taschen
Die Taschen A und B überlagern sich.
Beispiel: NC-Sätze
12 CYCL DEF 14.0 KONTUR
13 CYCL DEF 14.1 KONTURLABEL 1 /2 /3 /4
A
C D
B
X
Y
A B
S
1
S
2
Beachten Sie vor dem Programmieren
Zyklus 14 ist DEF-Aktiv, das heißt ab seiner Definition im
Programm wirksam.
In Zyklus 14 können Sie maximal 12 Unterprogramme
(Teilkonturen) auflisten.
Die nachfolgenden Programmierbeispiele sind Kontur-
Unterprogramme, die in einem Hauptprogramm von
Zyklus 14 KONTUR aufgerufen werden.
