HEIDENHAIN TNC 426, TNC 430 323
8.8 Z
yklen
zu
r K
oor
dina
te
n-Umr
e
c
h
n
u
n
g 8.8 Zyklen zur Koordinaten-
Umrechnung
Übersicht
Mit Koordinaten-Umrechnungen kann die TNC eine einmal program-
mierte Kontur an verschiedenen Stellen des Werkstücks mit veränder-
ter Lage und Größe ausführen. Die TNC stellt folgende Koordinaten-
Umrechnungszyklen zur Verfügung:
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab ihrer
Definition wirksam – wird also nicht aufgerufen. Sie wirkt so lange, bis
sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
n
Zyklus mit Werten für das Grundverhalten erneut definieren, z.B.
Maßfaktor 1,0
n
Zusatzfunktionen M02, M30 oder den Satz END PGM ausführen
(abhängig von Maschinen-Parameter 7300)
n Neues Programm wählen
n Zusatzfunktion M142 Modale Programminformationen löschen
programmieren

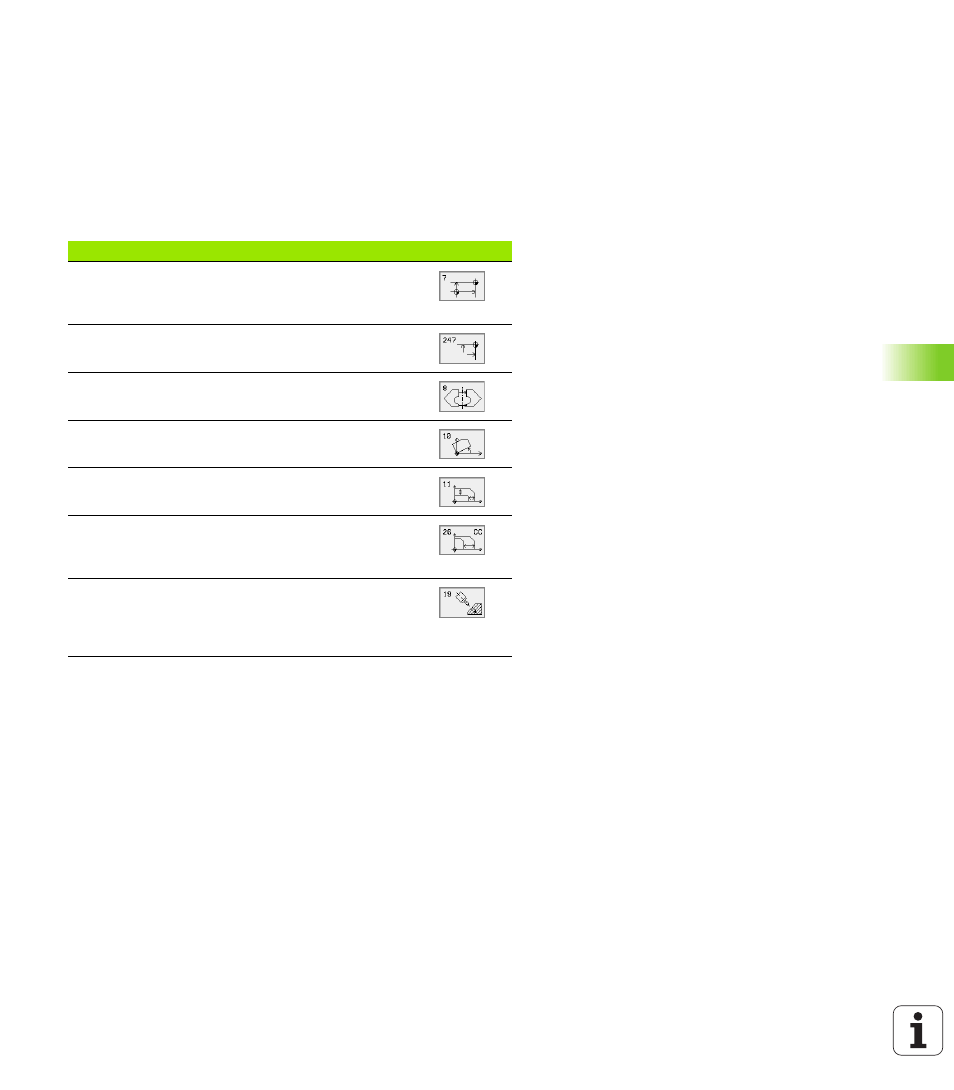

Zyklus Softkey
7 NULLPUNKT
Konturen verschieben direkt im Programm oder aus
Nullpunkt-Tabellen
247 BEZUGSPUNKT SETZEN
Bezugspunkt während des Programmlaufs setzen
8 SPIEGELN
Konturen spiegeln
10 DREHUNG
Konturen in der Bearbeitungsebene drehen
11 MASSFAKTOR
Konturen verkleinern oder vergrößern
26 ACHSSPEZIFISCHER MASSFAKTOR
Konturen verkleinern oder vergrößern mit achsspezifi-
schen Maßfaktoren
19 BEARBEITUNGSEBENE
Bearbeitungen im geschwenkten Koordinatensystem
durchführen für Maschinen mit Schwenkköpfen
und/oder Drehtischen
