164 6 Programmieren: Konturen programmieren
6.6
B
a
hnb
ew
egu
n
g
e
n – F
rei
e K
ont
u
r-Pr
o
gr
ammier
un
g FK

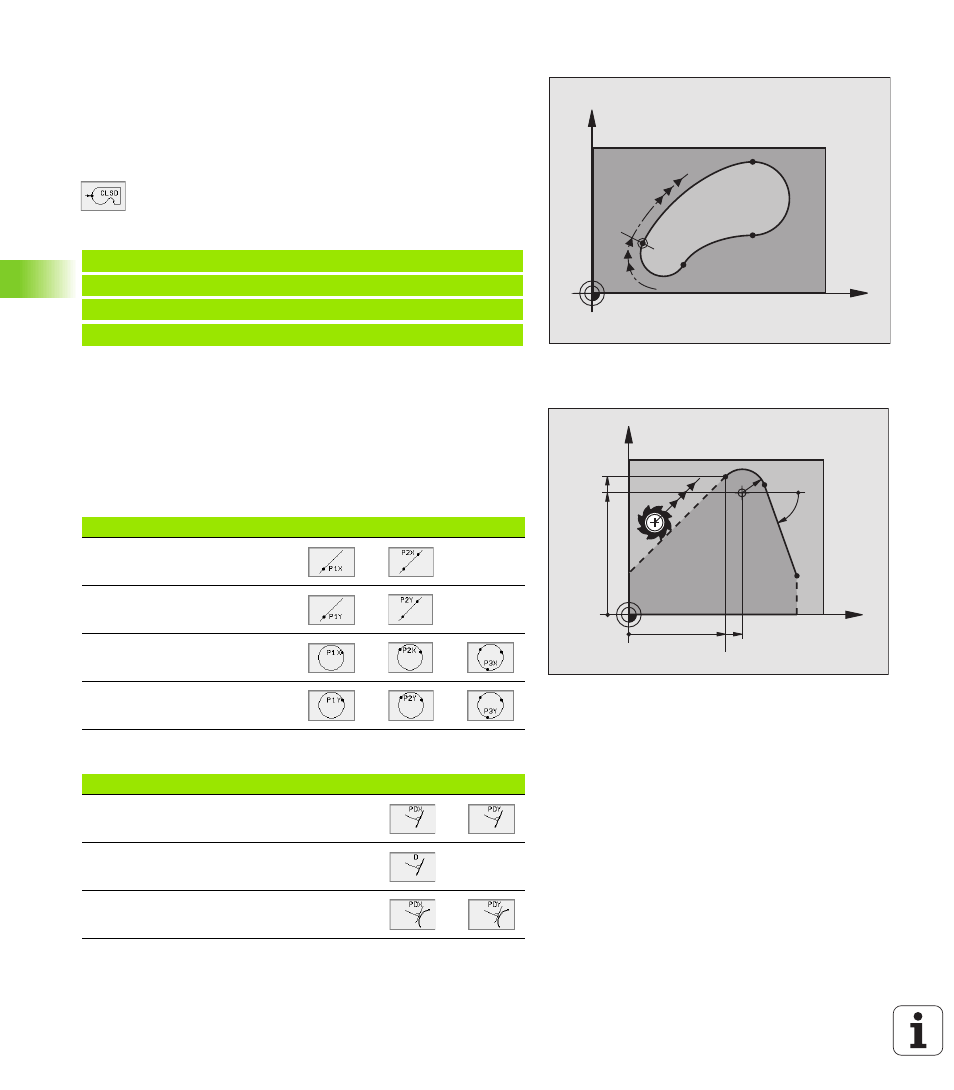

Geschlossene Konturen
Mit dem Softkey CLSD kennzeichnen Sie Beginn und Ende einer
geschlossenen Kontur. Dadurch reduziert sich für das letzte Konturele-
ment die Anzahl der möglichen Lösungen.
CLSD geben Sie zusätzlich zu einer anderen Konturangabe im ersten
und letzten Satz eines FK-Abschnitts ein.
NC-Beispielsätze
Hilfspunkte
Sowohl für freie Geraden als auch für freie Kreisbahnen können Sie
Koordinaten für Hilfspunkte auf oder neben der Kontur eingeben.
Hilfspunkte auf einer Kontur
Die Hilfspunkte befinden sich direkt auf der Geraden bzw. auf der Ver-
längerung der Geraden oder direkt auf der Kreisbahn.
Hilfspunkte neben einer Kontur
Konturanfang: CLSD+
Konturende: CLSD-
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
CLSD+
CLSD–
Bekannte Angaben Softkeys
X-Koordinate eines Hilfspunkt
P1 oder P2 einer Geraden
Y-Koordinate eines Hilfspunkt
P1 oder P2 einer Geraden
X-Koordinate eines Hilfspunkts
P1, P2 oder P3 einer Kreisbahn
Y-Koordinate eines Hilfspunkts
P1, P2 oder P3 einer Kreisbahn
Bekannte Angaben Softkeys
X- und Y- Koordinate des Hilfspunkts neben
einer Geraden
Abstand des Hilfspunkts zur Geraden
X- und Y-Koordinate eines Hilfspunktsneben
einer Kreisbahn
X
Y
53
60.071
50
42.929
R10
70°
