HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Handbuch (Seite 204)

Bearbeitungszyklen: Konturtasche
7.7 SCHLICHTEN TIEFE (Zyklus 23, DIN/ISO: G123)
7
204
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Beim Programmieren beachten!
Die TNC ermittelt den Startpunkt für das Schlichten
Tiefe selbständig. Der Startpunkt ist abhängig von
den Platzverhältnissen in der Tasche.
Der Einfahrradius zum Anpositionieren auf die
Endtiefe ist intern fest definiert und unabhängig vom
Eintauchwinkel des Werkzeugs.
Achtung Kollisionsgefahr!
Nach dem Ausführen eines SL-Zyklus müssen Sie die
erste Verfahrbewegung in der Bearbeitungsebene
mit beiden Koordinatenangaben programmieren, z.B.
L X+80 Y+0 R0 FMAX.
Positionieren Sie nach Zyklusende Ihr Werkzeug
in der Ebene nicht inkremental, sondern auf
eine absolute Position, wenn Sie den Parameter
ConfigDatum, CfgGeoCycle, posAfterContPocket auf
ToolAxClearanceHeight eingestellt haben.

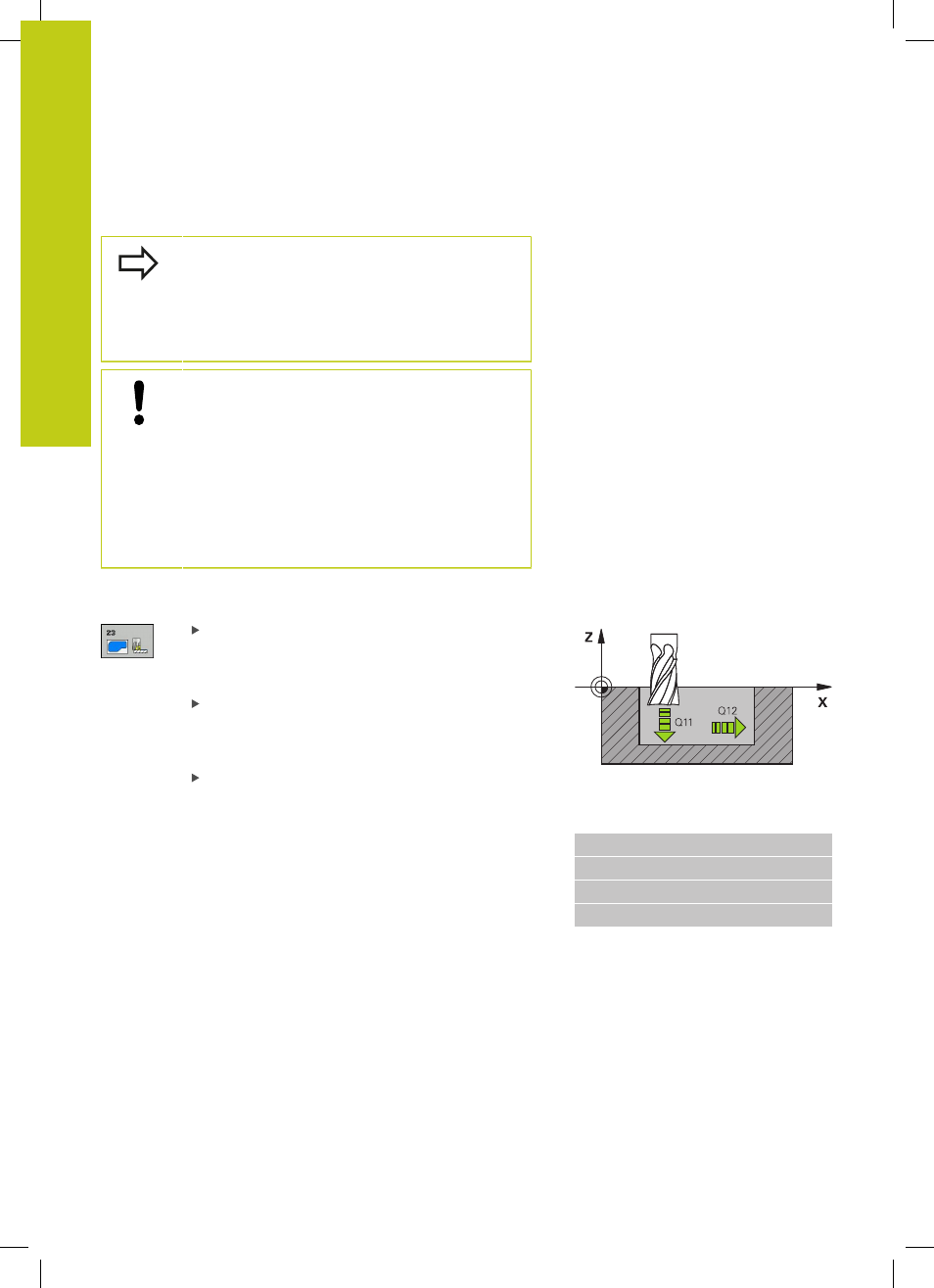

Zyklusparameter
Vorschub Tiefenzustellung Q11:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min. Eingabebereich 0 bis
99999,9999 alternativ
FAUTO, FU, FZ
Vorschub Fräsen Q12: Vorschub bei
Verfahrbewegungen in der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999 alternativ
FAUTO,
FU, FZ
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren nach der
Bearbeitung in mm/min. Wenn Sie Q208=0
eingeben, dann fährt die TNC das Werkzeug
mit Vorschub Q12 heraus. Eingabebereich 0 bis
99999,9999 alternativ
FMAX,FAUTO
NC-Sätze
60 CYCL DEF 23 SCHLICHTEN TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q208=9999 ;VORSCHUB RUECKZUG
