Zyklen: Drehen
12.5 DREHEN ABSATZ LÄNGS
(Zyklus 811, DIN/ISO: G811)
12
330
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.5 DREHEN ABSATZ LÄNGS
(Zyklus 811, DIN/ISO: G811)
Anwendung
Mit diesem Zyklus können Sie rechtwinklige Absätze längsdrehen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn das Werkzeug beim Zyklus-Aufruf außerhalb
der zu bearbeitenden Kontur steht, führt der Zyklus eine
Außenbearbeitung aus. Steht das Werkzeug innerhalb der zu
bearbeitenden Kontur, führt der Zyklus eine Innenbearbeitung aus.

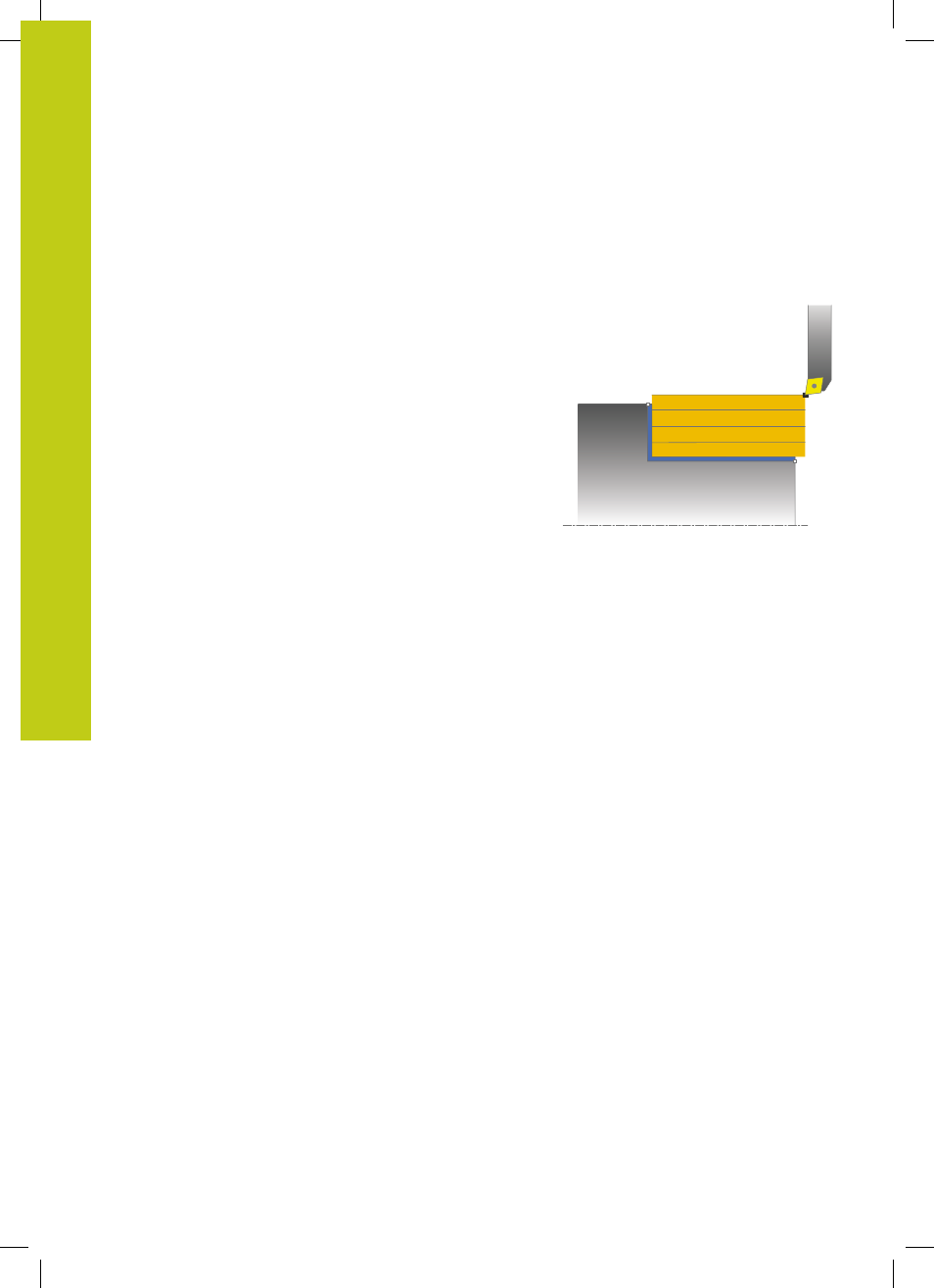

Zyklusablauf Schruppen
Der Zyklus bearbeitet den Bereich von der Werkzeug-Position bis zu
dem im Zyklus definierten Endpunkt.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus. Den Zustellwert berechnet die TNC anhand
Q463 MAX.
SCHNITTTIEFE.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in Längsrichtung mit dem definierten Vorschub
Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub um
den Zustellwert zurück.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige
Kontur erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
