Zyklen: Drehen

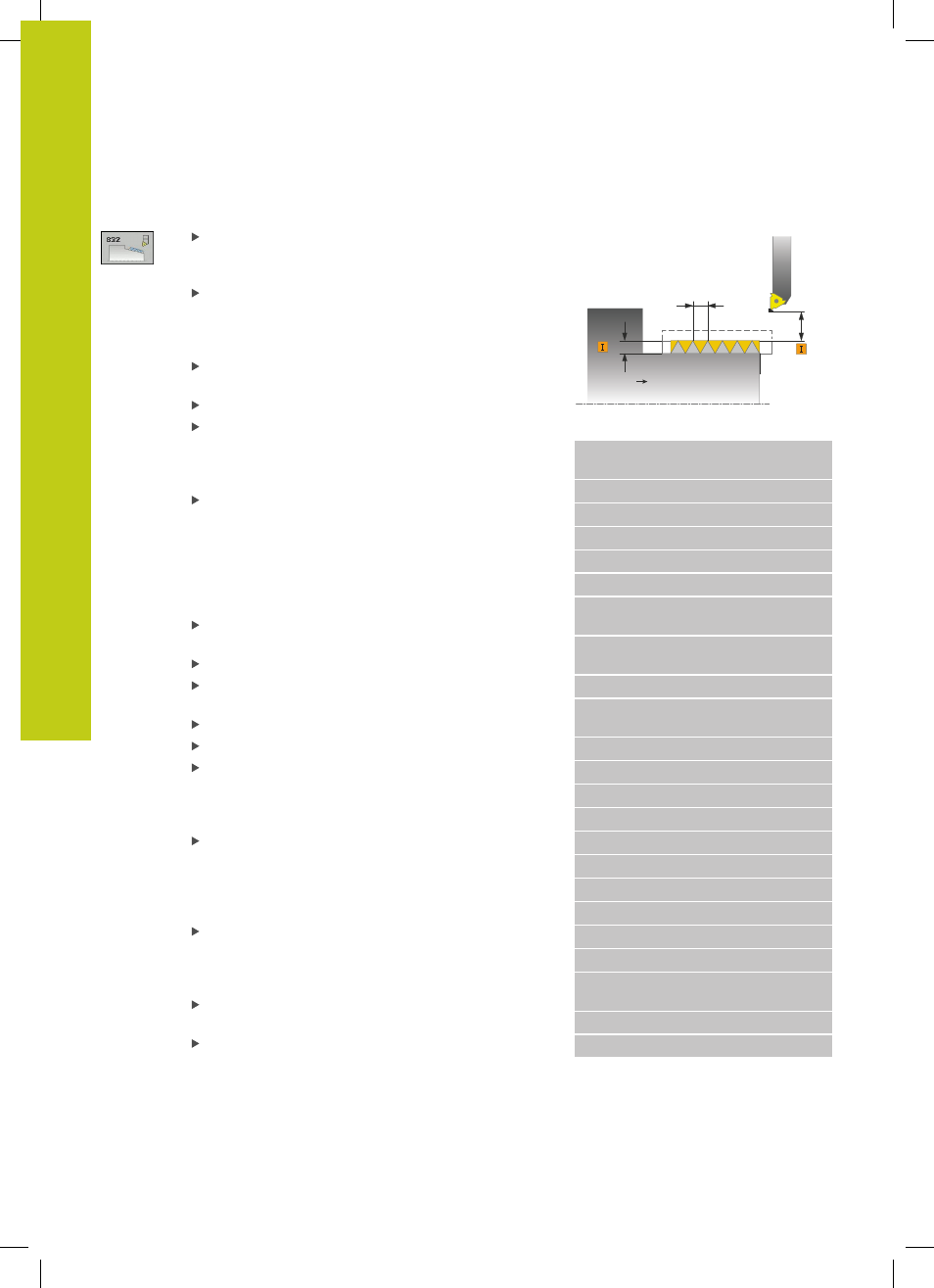

12.29 GEWINDE ERWEITERT (Zyklus 832, DIN/ISO: G832)
12
420
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Zyklusparameter
Gewindelage Q471: Lage des Gewindes festlegen:
0 : Außengewinde
1 : Innengewinde
Gewindeorientierung Q461: Richtung der
Gewindesteigung festlegen:
0 : Längs (Parallel zur Drehachse)
1 : Quer (Senkrecht zur Drehachse)
Sicherheits-Abstand Q460: Sicherheitsabstand
senkrecht zur Gewindesteigung.
Gewindesteigung Q472: Steigung des Gewindes
Gewindetiefe Q473 (inkremental): Tiefe des
Gewindes. Bei Eingabe von 0 nimmt die Steuerung
die Tiefe anhand der Steigung für ein metrisches
Gewinde an.
Bemaßungsart Kegel Q464: Art der Bemaßung der
Kegelkontur festlegen:
0 : Über Start- und Endpunkt
1 : Über Endpunkt, Start-X und Kegelwinkel
2 : Über Endpunkt, Start-Z und Kegelwinkel
3 : Über Startpunkt, End-X und Kegelwinkel
4 : Über Startpunkt, End-Z und Kegelwinkel
Konturstart Durchmesser Q491: X-Koordinate des
Konturstartpunkts (Durchmesserangabe)
Konturstart Z Q492: Z-Koordinate des Startpunkts
Konturende Durchmesser Q493: X-Koordinate des
Endpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des Endpunkts
Kegelwinkel Q469:Kegelwinkel der Kontur
Gewindeauslauf Q474 (inkremental): Länge des
Wegs, auf dem am Gewindeende von der aktuellen
Zustelltiefe auf den Gewindedurchmesser Q460
abgehoben wird.
Anlaufweg Q465 (inkremental): Länge des Wegs in
Richtung der Steigung, auf dem die Vorschubachsen
auf die benötigte Geschwindigkeit beschleunigt
werden. Der Anlaufweg liegt außerhalb der
definierten Gewindekontur.
Überlaufweg Q466: Länge des Wegs in Richtung
der Steigung, auf dem die Vorschubachsen
verzögert werden. Der Überlaufweg ist innerhalb
der definierten Gewindekontur.
Maximale Schnitttiefe Q463: Maximale Zustelltiefe
senkrecht zur Gewindesteigung
Zustellwinkel Q467: Winkel, unter dem die
Zustellung Q463 erfolgt. Der Bezugswinkel ist die
Parallele zur Gewindesteigung.
Q460
Q472
Q473
=0 ISO 1502
NC-Sätze
11 CYCL DEF 832 GEWINDE
ERWEITERT
Q471=+0
;GEWINDELAGE
Q461=+0 ;GEWINDEORIENTIERUNG
Q460=+2 ;SICHERHEITSABSTAND
Q472=+2 ;GEWINDESTEIGUNG
Q473=+0 ;GEWINDETIEFE
Q464=+0 ;BEMASSUNGSART
KEGEL
Q491=+100 ;KONTURSTART
DURCHMESSER
Q492=+0 ;KONTURSTART Z
Q493=+110 ;KONTURENDE
DURCHMESSER
Q494=-35 ;KONTURENDE Z
Q469=+0 ;KEGELWINKEL
Q474=+0 ;GEWINDEAUSLAUF
Q465=+4 ;ANLAUFWEG
Q466=+4 ;UEBERLAUFWEG
Q463=+0.5 ;MAX. SCHNITTTIEFE
Q467=+30 ;ZUSTELLWINKEL
Q468=+0 ;ZUSTELLART
Q470=+0 ;STARTWINKEL
Q475=+30 ;GANGANZAHL
Q476=+30 ;ANZAHL
LEERSCHNITTE
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
