Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.9 BEZUGSPUNKT ECKE INNEN (Zyklus 415, DIN/ISO: G415)
15
508
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

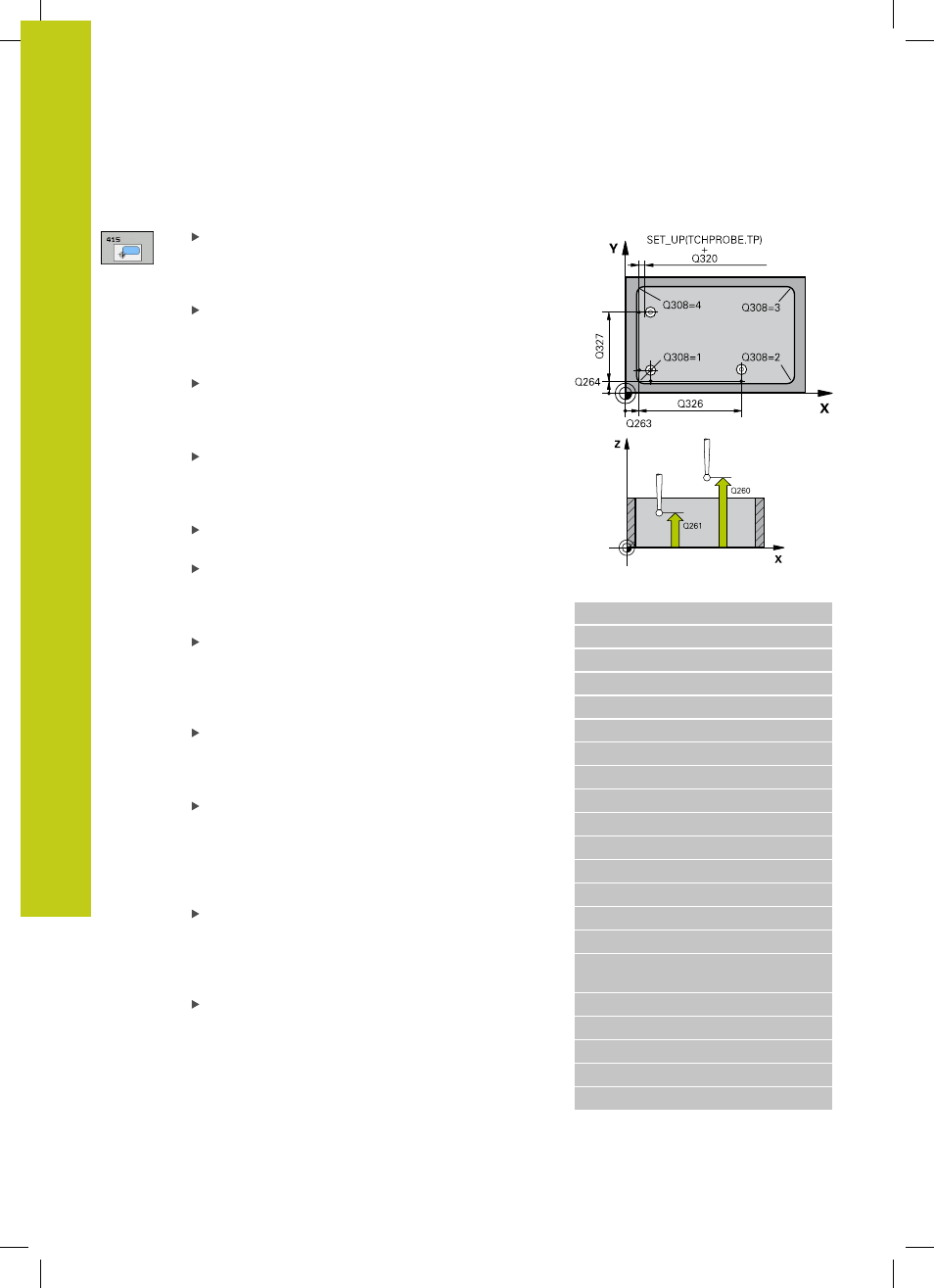

Zyklusparameter
1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
Abstand 1. Achse Q326 (inkremental): Abstand
zwischen erstem und zweitem Messpunkt in der
Hauptachse der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
Abstand 2. Achse Q327 (inkremental): Abstand
zwischen drittem und viertem Messpunkt
in der Nebenachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
Ecke Q308: Nummer der Ecke, an der die TNC den
Bezugspunkt setzen soll. Eingabebereich 1 bis 4
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu
SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0
: Zwischen Messpunkten auf Messhöhe verfahren
1
: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Grunddrehung durchführen Q304: Festlegen,
ob die TNC die Werkstück-Schieflage durch eine
Grunddrehung kompensieren soll:
0
: Keine Grunddrehung durchführen
1
: Grunddrehung durchführen
Nullpunkt-Nummer in Tabelle Q305: Nummer in
der Nullpunkt-Tabelle/Preset-Tabelle angeben, in der
die TNC die Koordinaten der Ecke speichern soll.
Falls Q303=1: Bei Eingabe von Q305=0, setzt die
TNC die Anzeige automatisch so, dass der neue
Bezugspunkt in der Ecke sitzt. Falls Q303=0: Bei
Eingabe von Q305=0, beschreibt die TNC die Zeile 0
der Nullpunkt-Tabelle. Eingabebereich 0 bis 99999
NC-Sätze
5 TCH PROBE 415 BZPKT ECKE AUSSEN
Q263=+37
;1. PUNKT 1. ACHSE
Q264=+7
;1. PUNKT 2. ACHSE
Q326=50
;ABSTAND 1. ACHSE
Q296=+95
;3. PUNKT 1. ACHSE
Q297=+25
;3. PUNKT 2. ACHSE
Q327=45
;ABSTAND 2. ACHSE
Q261=-5
;MESSHOEHE
Q320=0
;SICHERHEITS-ABST.
Q260=+20
;SICHERE HOEHE
Q301=0
;FAHREN AUF S. HOEHE
Q304=0
;GRUNDDREHUNG
Q305=7
;NR. IN TABELLE
Q331=+0
;BEZUGSPUNKT
Q332=+0
;BEZUGSPUNKT
Q303=+1
;MESSWERT-
UEBERGABE
Q381=1
;ANTASTEN TS-ACHSE
Q382=+85
;1. KO. FUER TS-ACHSE
Q383=+50
;2. KO. FUER TS-ACHSE
Q384=+0
;3. KO. FUER TS-ACHSE
Q333=+1
;BEZUGSPUNKT
