SL-Zyklen mit komplexer Konturformel 9.1
9
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
243

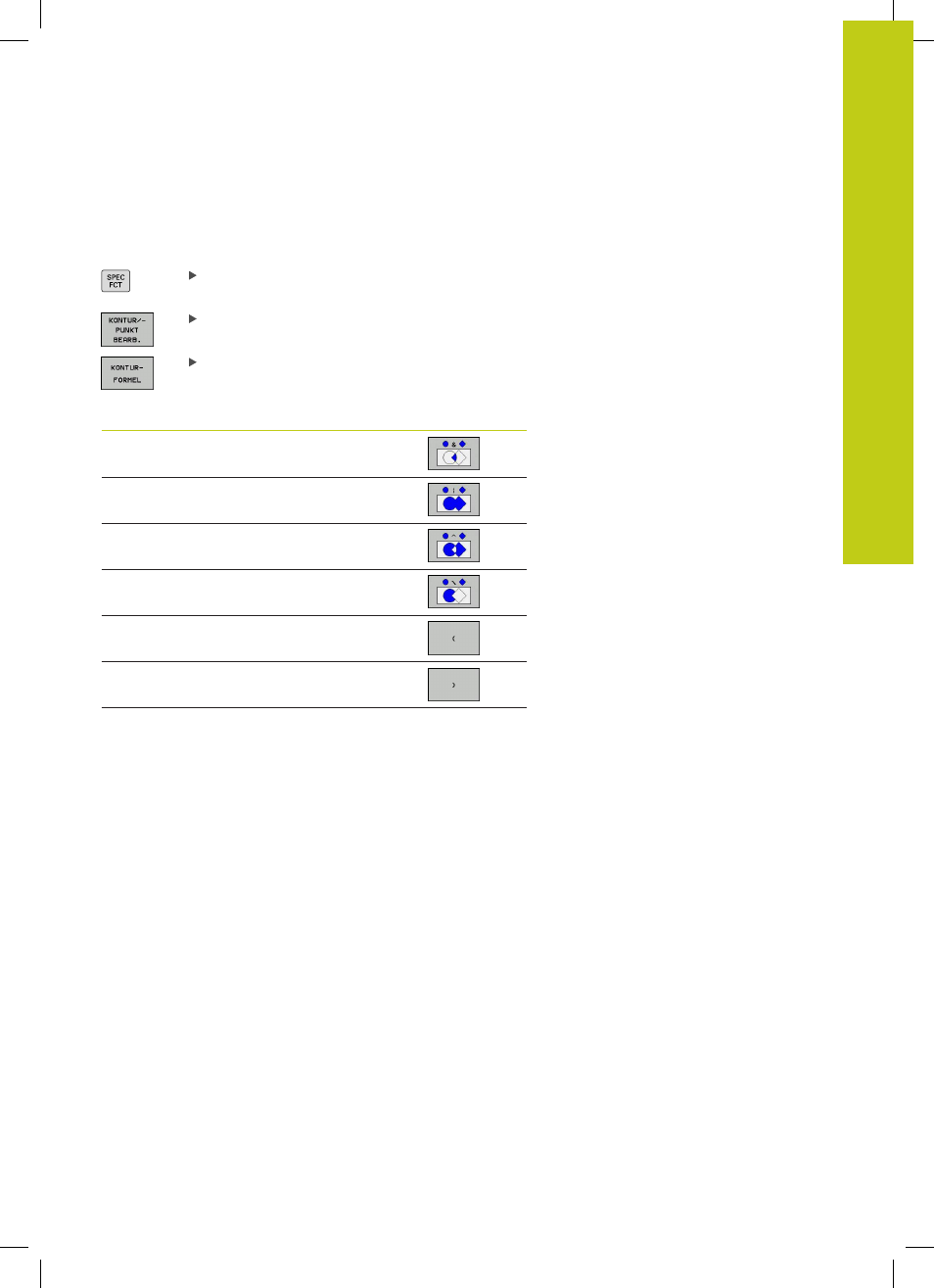

Komplexe Konturformel eingeben
Über Softkeys können Sie verschiedene Konturen in einer
mathematischen Formel miteinander verknüpfen:
Softkey-Leiste mit Sonderfunktionen einblenden
Menü für Funktionen zur Kontur- und
Punktbearbeitung wählen
Softkey
KONTUR FORMEL drücken: Die TNC zeigt
folgende Softkeys an:
Verknüpfungs-Funktion Softkey
geschnitten mit
z.B.
QC10 = QC1 & QC5
vereinigt mit
z.B. QC25 = QC7 | QC18
vereinigt mit, aber ohne Schnitt
z.B. QC12 = QC5 ^ QC25
ohne
z.B.
QC25 = QC1 \ QC2
Klammer auf
z.B.
QC12 = QC1 * (QC2 + QC3)
Klammer zu
z.B.
QC12 = QC1 * (QC2 + QC3)
Einzelne Kontur definieren
z.B.
QC12 = QC1
