Zyklen: Drehen

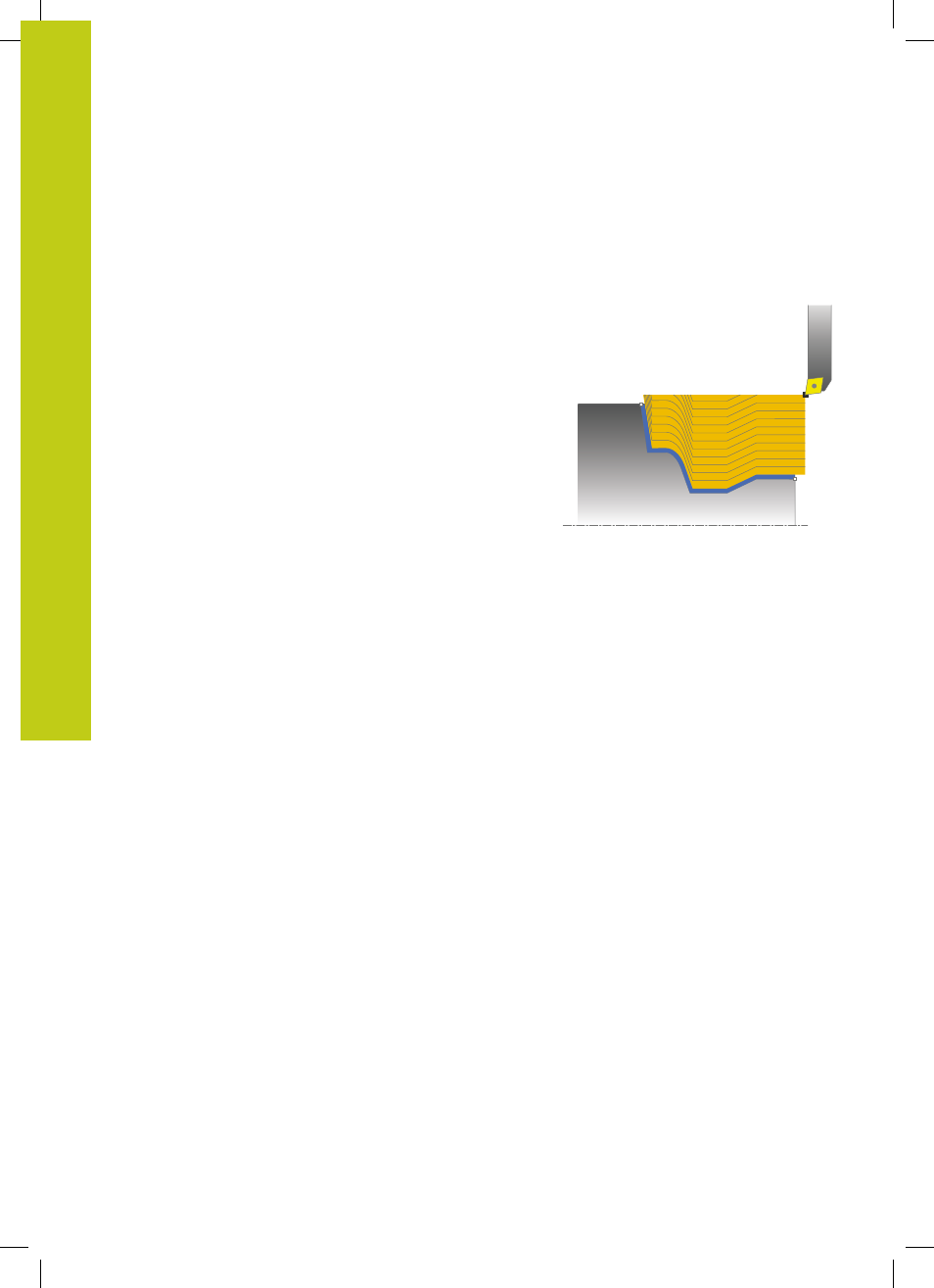

12.10 DREHEN KONTURPARALLEL
(Zyklus 815, DIN/ISO: G815)
12
348
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.10 DREHEN KONTURPARALLEL
(Zyklus 815, DIN/ISO: G815)
Anwendung
Mit diesem Zyklus können Sie Werkstücke mit beliebigen Dreh-
Konturen bearbeiten. Die Konturbeschreibung erfolgt in einem
Unterprogramm.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt konturparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn der Startpunkt der Kontur größer ist als der
Kontur-Endpunkt, führt der Zyklus eine Außenbearbeitung aus. Ist
der Kontur-Startpunkt kleiner als der Endpunkt, führt der Zyklus
eine Innenbearbeitung aus.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner
ist als der Anfangspunkt der Kontur, positioniert die TNC das
Werkzeug in der Z-Koordinate auf Sicherheits-Abstand und startet
den Zyklus von dort.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus. Den Zustellwert berechnet die TNC anhand
Q463 MAX. SCHNITTTIEFE.
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt. Der Schnitt wird konturparallel ausgeführt und erfolgt
mit dem definierten Vorschub
Q478.
3 Die TNC zieht das Werkzeug mit dem definierten Vorschub
zurückauf die Startposition in der X-Koordinate.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die fertige
Kontur erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
