Zyklen: Drehen
12.22 STECHEN RADIAL
(Zyklus 861, DIN/ISO: G861)
12
394
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
12.22 STECHEN RADIAL
(Zyklus 861, DIN/ISO: G861)
Anwendung
Mit diesem Zyklus können Sie rechtwinklige Nuten radial
einstechen.
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Sie können den Zyklus für die Innen- und Außenbearbeitung
verwenden. Wenn das Werkzeug beim Zyklus-Aufruf außerhalb
der zu bearbeitenden Kontur steht, führt der Zyklus eine
Außenbearbeitung aus. Steht das Werkzeug innerhalb der zu
bearbeitenden Kontur, führt der Zyklus eine Innenbearbeitung aus.

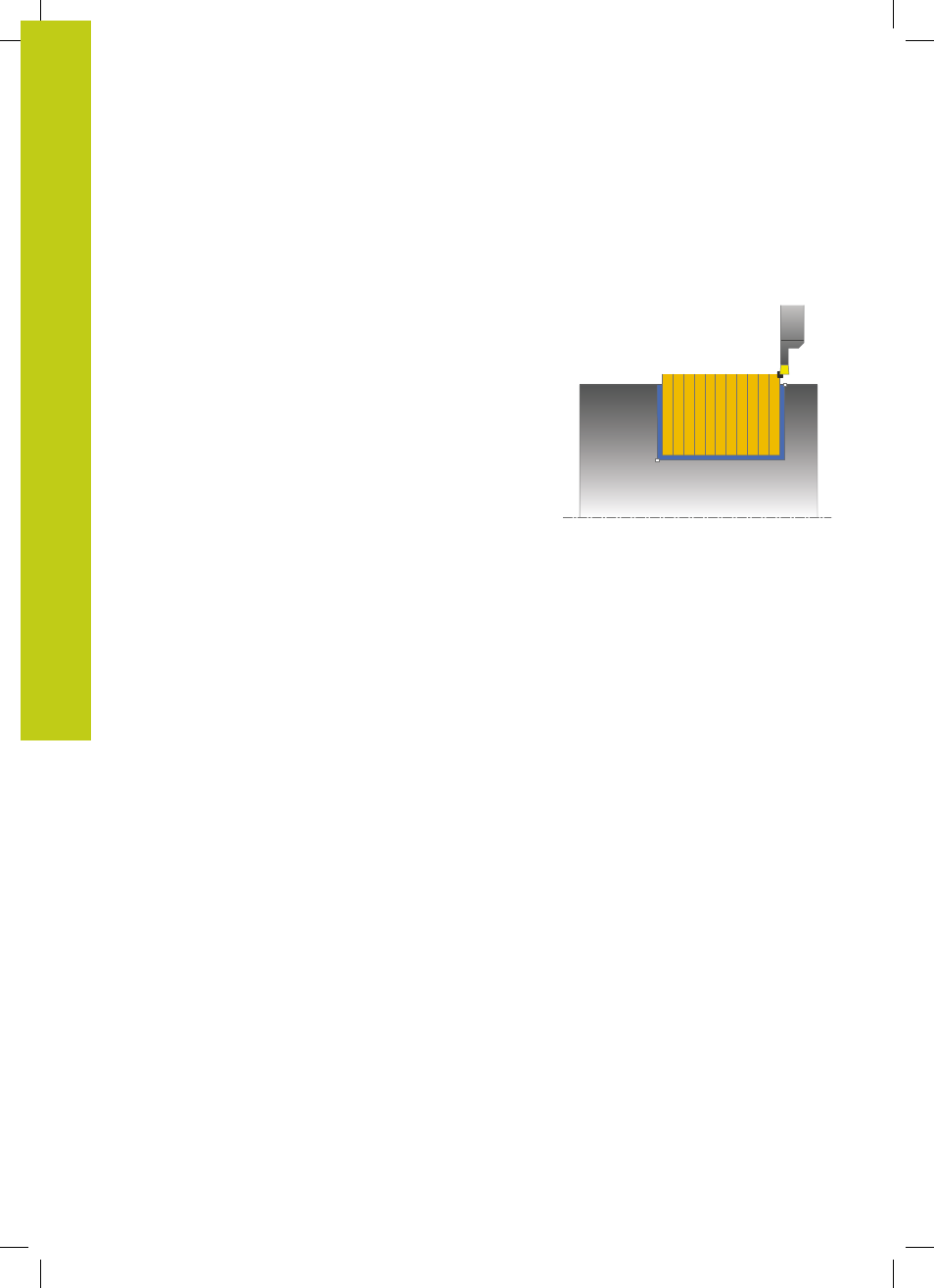

Zyklusablauf Schruppen
Der Zyklus bearbeitet nur den Bereich vom Zyklus-Startpunkt bis zu
dem im Zyklus definierten Endpunkt.
1 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus (Seitliche Zustellung = 0,8 Schneidenbreite).
2 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in axialer Richtung mit dem definierten Vorschub
Q478.
3 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
4 Die TNC wiederholt diesen Ablauf (1 bis 3), bis die Nutbreite
erreicht ist.
5 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
