Tastsystemzyklen: Kinematik automatisch vermessen
18.4 KINEMATIK VERMESSEN (Zyklus 451, DIN/ISO: G451, Option)
18
592
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
18.4 KINEMATIK VERMESSEN (Zyklus
451, DIN/ISO: G451, Option)
Zyklusablauf

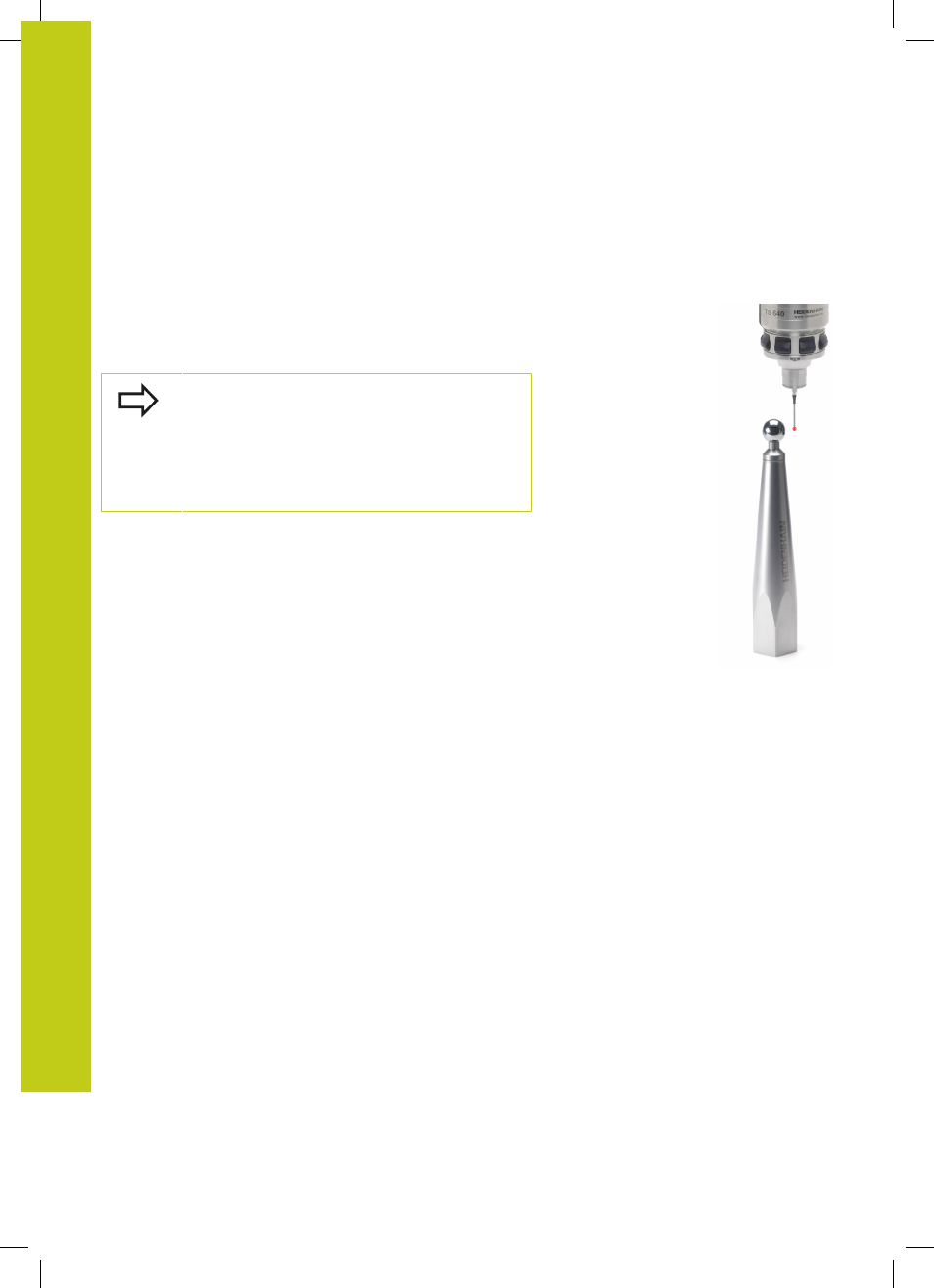

Mit dem Tastsystem-Zyklus 451 können Sie die Kinematik Ihrer
Maschine prüfen und bei Bedarf optimieren. Dabei vermessen Sie
mit dem 3D-Tastsystem TS eine HEIDENHAIN Kalibrierkugel, die
Sie auf dem Maschinentisch befestigt haben.
HEIDENHAIN empfiehlt die Verwendung der
Kalibrierkugeln
KKH 250 (Bestell-Nummer
655475-01) oder KKH 100 (Bestell-Nummer
655475-02) , die eine besonders hohe Steifigkeit
aufweisen und speziell für die Maschinenkalibrierung
konstruiert wurden. Setzen Sie sich bei Interesse mit
HEIDENHAIN in Verbindung.
Die TNC ermittelt die statische Schwenkgenauigkeit. Dabei
minimiert die Software den durch die Schwenkbewegungen
entstehenden Raumfehler und speichert die Maschinengeometrie
am Ende des Messvorgangs automatisch in den jeweiligen
Maschinenkonstanten der Kinematikbeschreibung ab.
1 Kalibrierkugel aufspannen, auf Kollisionsfreiheit achten
2 In der Betriebsart Manuell den Bezugspunkt in das
Kugelzentrum setzen oder, wenn
Q431=1 oder
Q431=3 definiert
ist: Tastsystem manuell in der Tastsystem-Achse über die
Kalibrierkugel und in der Bearbeitungsebene in die Kugelmitte
positionieren
3 Programmlauf-Betriebsart wählen und Kalibrier-Programm
starten
4 Die TNC vermisst automatisch nacheinander alle Drehachsen in
der von Ihnen definierten Feinheit
5 Die Messwerte speichert die TNC in folgenden Q-Parametern:
