Bearbeitungszyklen: Bohren
3.8 UNIVERSAL-TIEFBOHREN (Zyklus 205, DIN/ISO: G205)
3
92
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015

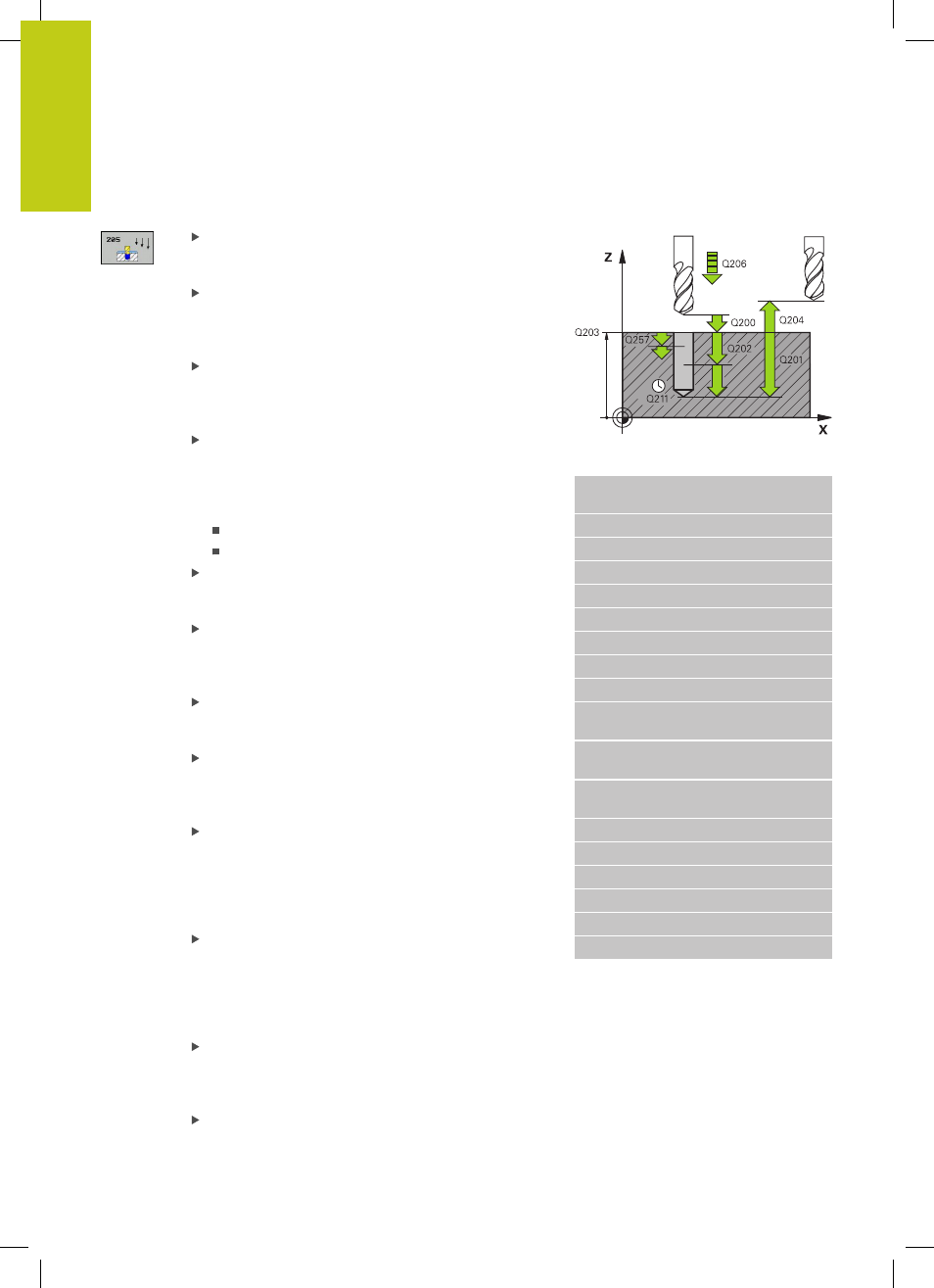

Zyklusparameter
Sicherheits-Abstand Q200 (inkremental):
Abstand Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des
Bohrkegels). Eingabebereich -99999,9999 bis
99999,9999
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Bohren in mm/min. Eingabebereich 0 bis 99999,999
alternativ
FAUTO, FU
Zustell-Tiefe Q202 (inkremental): Maß, um
welches das Werkzeug jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt
in einem Arbeitsgang auf die Tiefe wenn:
Zustell-Tiefe und Tiefe gleich sind
die Zustell-Tiefe größer als die Tiefe ist
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Abnahmebetrag Q212 (inkremental): Wert, um
den die TNC die Zustell-Tiefe Q202 verkleinert.
Eingabebereich 0 bis 99999,9999
Minimale Zustell-Tiefe Q205 (inkremental): Falls
Sie einen Abnahmebetrag eingegeben haben,
begrenzt die TNC die Zustellung auf den mit Q205
eingegeben Wert. Eingabebereich 0 bis 99999,9999
Vorhalteabstand oben Q258 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung,
wenn die TNC das Werkzeug nach einem Rückzug
aus der Bohrung wieder auf die aktuelle Zustell-Tiefe
fährt; Wert bei erster Zustellung. Eingabebereich 0
bis 99999,9999
Vorhalteabstand unten Q259 (inkremental):
Sicherheits-Abstand für Eilgang-Positionierung,
wenn die TNC das Werkzeug nach einem Rückzug
aus der Bohrung wieder auf die aktuelle Zustell-Tiefe
fährt; Wert bei letzter Zustellung. Eingabebereich 0
bis 99999,9999
Bohrtiefe bis Spanbruch Q257 (inkremental):
Zustellung, nach der die TNC einen Spanbruch
durchführt. Kein Spanbruch, wenn 0 eingegeben.
Eingabebereich 0 bis 99999,9999
Rückzug bei Spanbruch Q256 (inkremental): Wert,
um den die TNC das Werkzeug beim Spanbrechen
zurückfährt. Eingabebereich 0,000 bis 99999,999
NC-Sätze
11 CYCL DEF 205 UNIVERSAL-
TIEFBOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=-80 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=15 ;ZUSTELL-TIEFE
Q203=+100 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q212=0.5 ;ABNAHMEBETRAG
Q205=3 ;MIN. ZUSTELL-TIEFE
Q258=0.5 ;VORHALTEABSTAND
OBEN
Q259=1 ;VORHALTEABST.
UNTEN
Q257=5 ;BOHRTIEFE
SPANBRUCH
Q256=0.2 ;RZ BEI SPANBRUCH
Q211=0.25 ;VERWEILZEIT UNTEN
Q379=7.5 ;STARTPUNKT
Q253=750 ;VORSCHUB VORPOS.
Q208=9999 ;VORSCHUB RUECKZUG
Q395=0 ;BEZUG TIEFE
