Zyklen: Drehen
12.24 STECHEN KONTUR RADIAL
(Zyklus 860, DIN/ISO: G860)
12
404
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Schnittbegrenzung Q479: Schnittbegrenzung
aktivieren:
0
: keine Schnittbegrenzung aktiv
1
: Schnittbegrenzung (
Q480/Q482)
Grenzwert Durchmesser Q480: X-Wert für
Begrenzung der Kontur (Durchmesserangabe)
Grenzwert Z Q482: Z-Wert für Begrenzung der
Kontur
Begrenzung Zustellung Q463: max. Stechtiefe pro
Schnitt

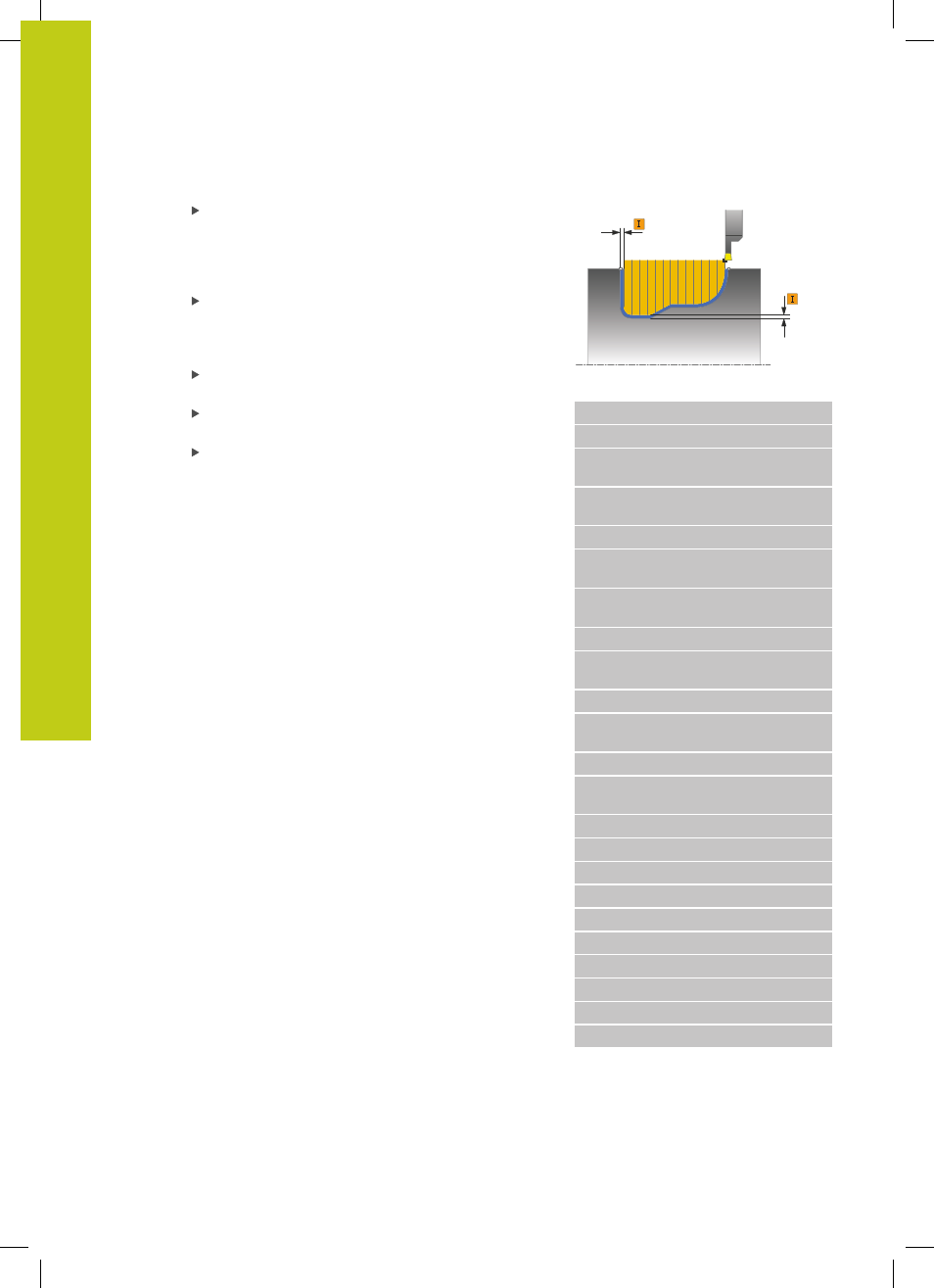

Ø Q483
Q484
NC-Sätze
9 CYCL DEF 14.0 KONTUR
10 CYCL DEF 14.1 KONTURLABEL2
11 CYCL DEF 860 STECHEN KONTUR
RADIAL
Q215=+0
;BEARBEITUNGS-
UMFANG
Q460=+2
;SICHERHEITS-ABSTAND
Q478=+0.3
;VORSCHUB
SCHRUPPEN
Q483=+0.4
;AUFMASS
DURCHMESSER
Q484=+0.2
;AUFMASS Z
Q505=+0.2
;VORSCHUB
SCHLICHTEN
Q479=+0
;SCHNITTBEGRENZUNG
Q480=+0
;GRENZWERT
DURCHMESSER
Q482=+0
;GRENZWERT Z
Q463=+0
;BEGRENZUNG
ZUSTELLUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z-20
17 L X+45
18 RND R2
19 L X+40 Z-25
20 L Z+0
21 LBL 0
