ZAHNRAD ABWÄLZFRÄSEN (Zyklus 880, DIN/ISO: G880) 12.31
12
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
431

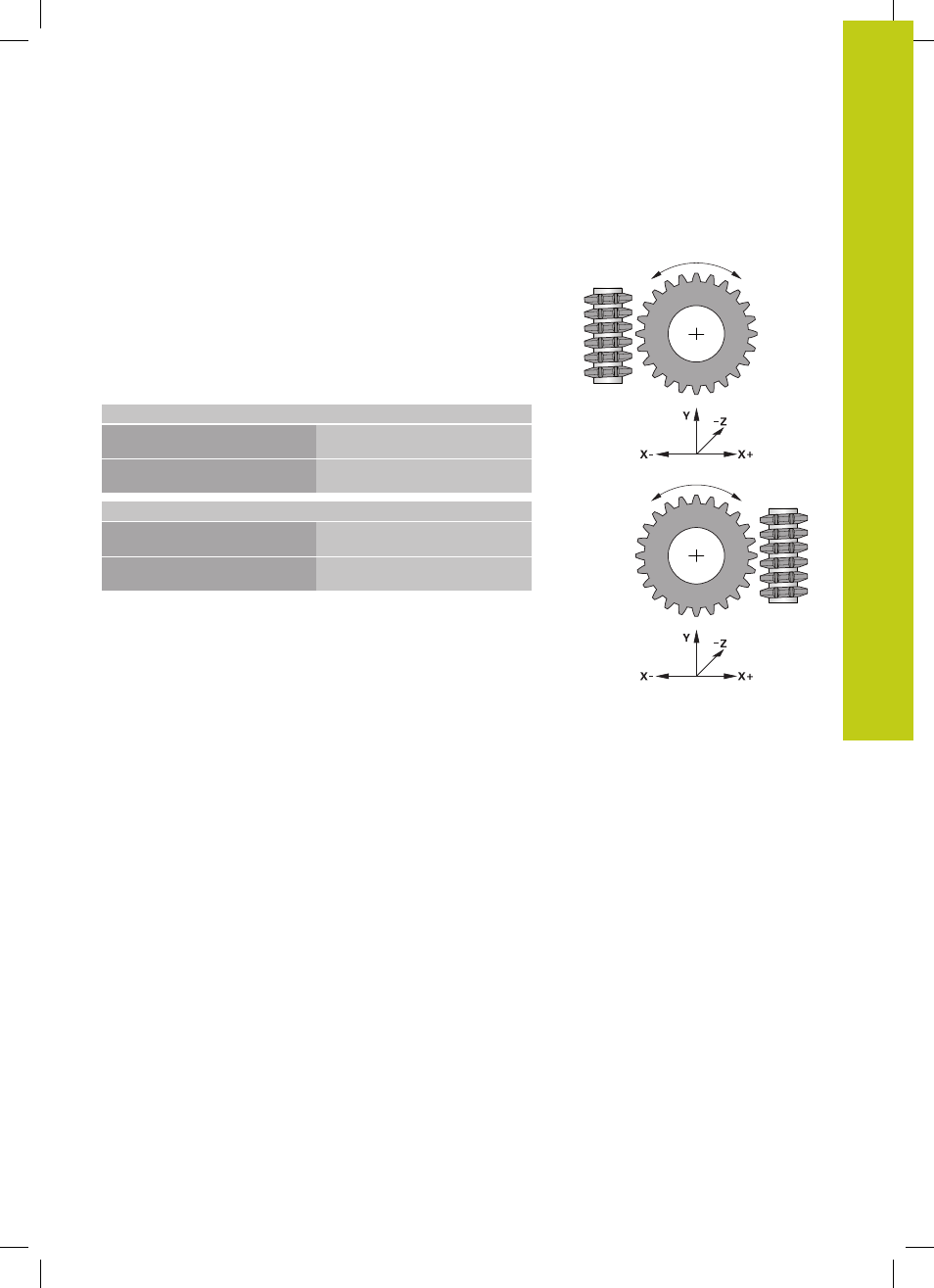

Drehrichtung in Abhängigkeit der Bearbeitungsseite
(Q550)
Drehrichtung des Tisches ermitteln:
1
Welches Werkzeug? (Rechtsschneidend/Linksschneidend)?
2
Welche Bearbeitungsseite? X+ (Q550=0) / X- (Q550=1)
3
Die Drehrichtung des Tisches aus einer der 2
Tabellen ablesen!
Wählen Sie dazu die Tabelle mit Ihrer
Werkzeugdrehrichtung (
Rechtsschneidend/Linksschneidend
).
Lesen Sie in dieser Tabelle die Drehrichtung des Tisches für Ihre
Bearbeitungsseite
X+ (Q550=0) / X- (Q550=1)
ab.
Werkzeug: Rechtsschneidend M3
Bearbeitungsseite
X+ (Q550=0)
Drehrichtung des Tisches:
im Uhrzeigersinn (M303)
Bearbeitungsseite
X- (Q550=1)
Drehrichtung des Tisches:
gegen Uhrzeigersinn (M304)
Werkzeug: Linksschneidend M4
Bearbeitungsseite
X+ (Q550=0)
Drehrichtung des Tisches:
gegen Uhrzeigersinn (M304)
Bearbeitungsseite
X- (Q550=1)
Drehrichtung des Tisches:
im Uhrzeigersinn (M303)
(M303)
(M304)
(M303)
(M304)
