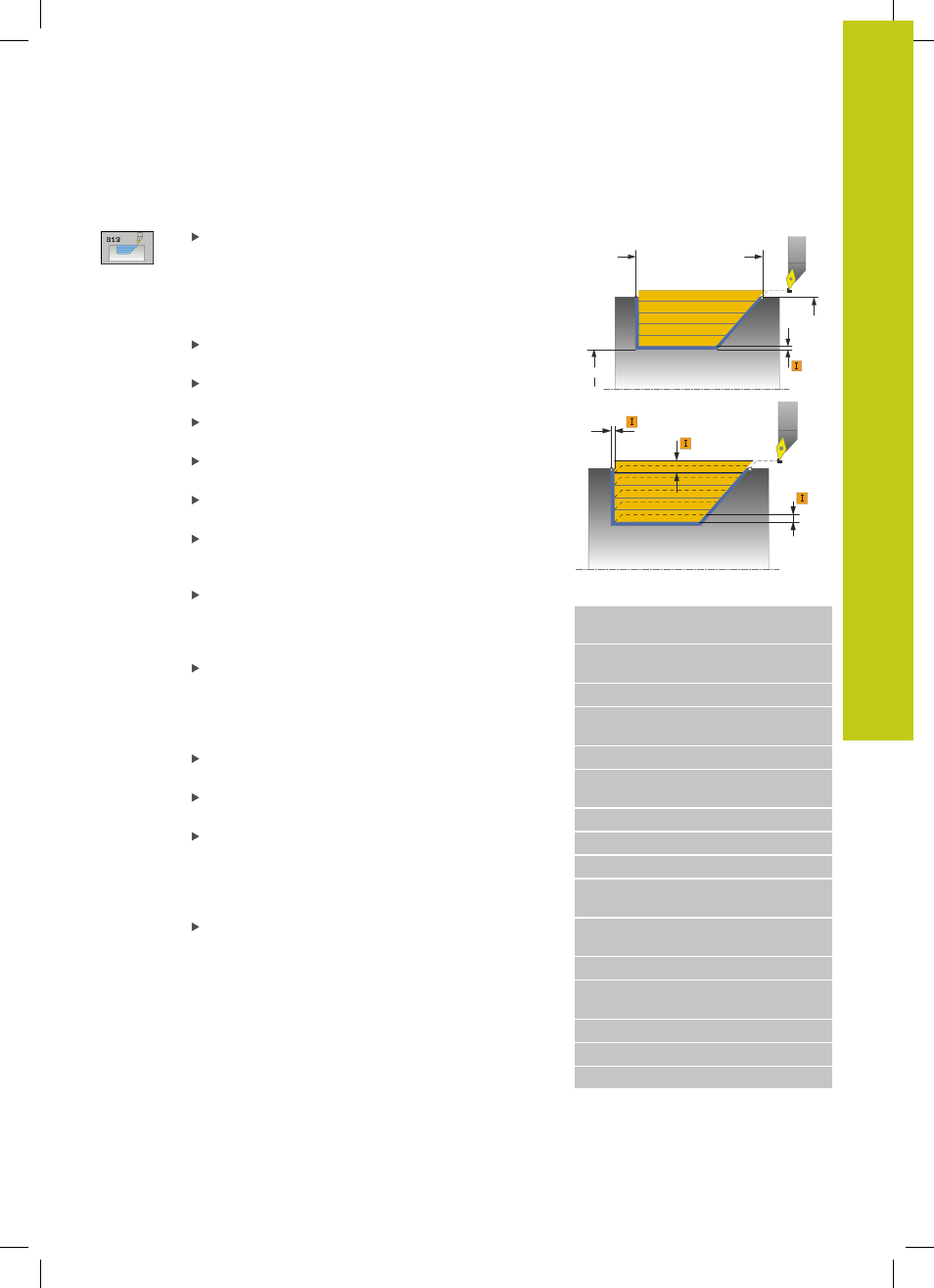

DREHEN EINTAUCHEN LÄNGS
(Zyklus 813, DIN/ISO: G813)
12.7
12
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
339
Zyklusparameter
Bearbeitungs-Umfang Q215: Bearbeitungs-Umfang
festlegen:
0 : Schruppen und Schlichten
1 : Nur Schruppen
2 : Nur Schlichten auf Fertigmaß
3 : Nur Schlichten auf Aufmaß
Sicherheits-Abstand Q460 (inkremental): Abstand
für Rückzugsbewegung und Vorpositionierung.
Konturstart Durchmesser Q491: X-Koordinate des
Konturstartpunkts (Durchmesserangabe)
Konturstart Z Q492: Z-Koordinate des Startpunkts
für den Eintauchweg
Konturende Durchmesser Q493: X-Koordinate des
Konturendpunkts (Durchmesserangabe)
Konturende Z Q494: Z-Koordinate des
Konturendpunkts
Winkel Flanke Q495: Winkel der eintauchenden
Flanke. Der Bezugswinkel ist die Senkrechte zur
Drehachse.
Maximale Schnitttiefe Q463: Maximale Zustellung
(Radiusangabe) in radialer Richtung. Die Zustellung
wird gleichmäßig aufgeteilt, um Schleifschnitte zu
vermeiden. Eingabebereich 0,001 bis 999,999
Vorschub Schruppen Q478:
Vorschubgeschwindigkeit beim Schruppen. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Aufmaß Durchmesser Q483 (inkremental):
Durchmesser-Aufmaß auf die definierte Kontur
Aufmaß Z Q484 (inkremental): Aufmaß auf die
definierte Kontur in axialer Richtung
Vorschub Schlichten Q505:
Vorschubgeschwindigkeit beim Schlichten. Wenn
Sie M136 programmiert haben interpretiert die TNC
den Vorschub in Millimeter pro Umdrehung, ohne
M136 in Millimeter pro Minute.
Konturglättung Q506:
0 : Nach jedem Schnitt entlang der Kontur (innerhalb
des Zustellbereichs)
1 : Konturglättung nach dem letzten Schnitt (gesamte
Kontur); abheben unter 45°
2 : Keine Konturglättung; abheben unter 45°
Ø Q493
Ø Q491
Ø Q483
Q494 Q492
Q460
Q463
Q484
NC-Sätze
11 CYCL DEF 813 DREHEN
EINTAUCHEN LAENGS
Q215=+0
;BEARBEITUNGS-
UMFANG
Q460=+2 ;SICHERHEITS-ABSTAND
Q491=+75 ;KONTURSTART
DURCHMESSER
Q492=-10 ;KONTURSTART Z
Q493=+50 ;KONTURENDE
DURCHMESSER
Q494=-55 ;KONTURENDE Z
Q495=+70 ;WINKEL FLANKE
Q463=+3 ;MAX. SCHNITTTIEFE
Q478=+0.3 ;VORSCHUB
SCHRUPPEN
Q483=+0.4 ;AUFMASS
DURCHMESSER
Q484=+0.2 ;AUFMASS Z
Q505=+0.2 ;VORSCHUB
SCHLICHTEN
Q506=+0 ;KONTURGLAETTUNG
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
