STECHEN KONTUR AXIAL
(Zyklus 870, DIN/ISO: G870)
12.27
12
TNC 640 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
411
12.27 STECHEN KONTUR AXIAL
(Zyklus 870, DIN/ISO: G870)

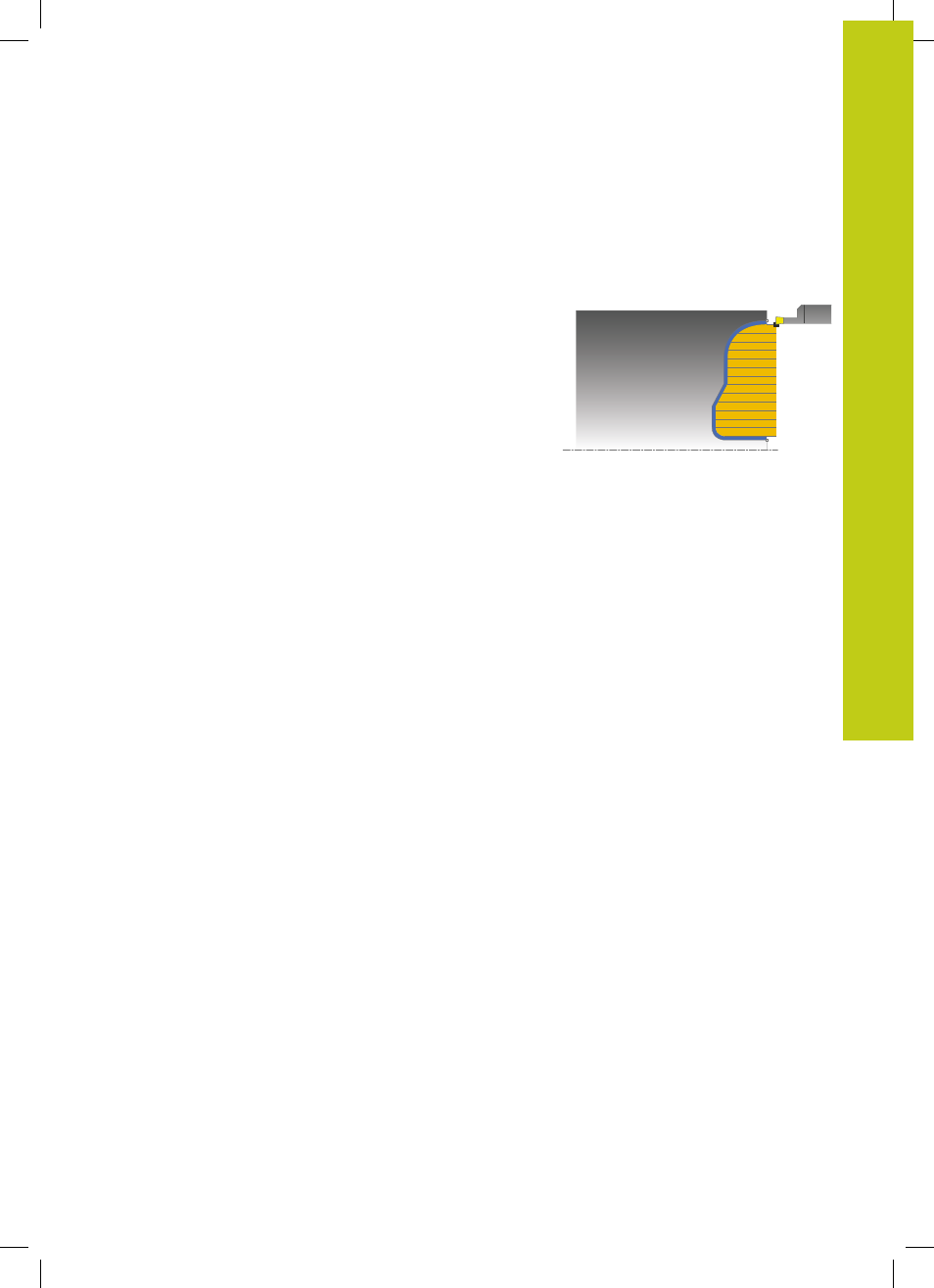

Anwendung
Mit diesem Zyklus können Sie Nuten mit beliebiger Form axial
einstechen (planstechen).
Sie können den Zyklus wahlweise für die Schrupp-, Schlicht-
oder Komplettbearbeitung verwenden. Das Abspanen bei der
Schruppbearbeitung erfolgt achsparallel.
Zyklusablauf Schruppen
Als Zyklus-Startpunkt verwendet die TNC die Werkzeug-Position
beim Zyklus-Aufruf. Falls die Z-Koordinate des Startpunktes kleiner
ist als der Startpunkt der Kontur, positioniert die TNC das Werkzeug
in der Z-Koordinate den Kontur-Startpunkt und startet den Zyklus
von dort.
1 Die TNC positioniert das Werkzeug im Eilgang in der X-
Koordinate (erste Einstichposition).
2 Die TNC führt im Eilgang eine achsparallele Zustellbewegung
aus (Seitliche Zustellung = 0,8 Schneidenbreite).
3 Die TNC zerspant den Bereich zwischen Startposition und
Endpunkt in axialer Richtung mit dem definierten Vorschub
Q478.
4 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Schnittanfang.
5 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die Nutform
erreicht ist.
6 Die TNC positioniert das Werkzeug im Eilgang zurück zum
Zyklus-Startpunkt.
