Pass/Fail
Die Pass/Fail Funktion überwacht Veränderungen durch Vergleichen des
Eingabesignals mit einer vorher festgelegten Maske und gibt Pass- oder Fail Signale
aus. Die Testergebnisse können nicht nur auf dem Bildschirm ausgegeben werden,
sondern auch an einem isolierten Pass/Fail Anschluss. Weiter ist eine Alarmierung
durch das Einschalten des Systemsounds möglich.
Drücken Sie Utility→Pass/Fail um zu folgendem Menü zu gelangen.

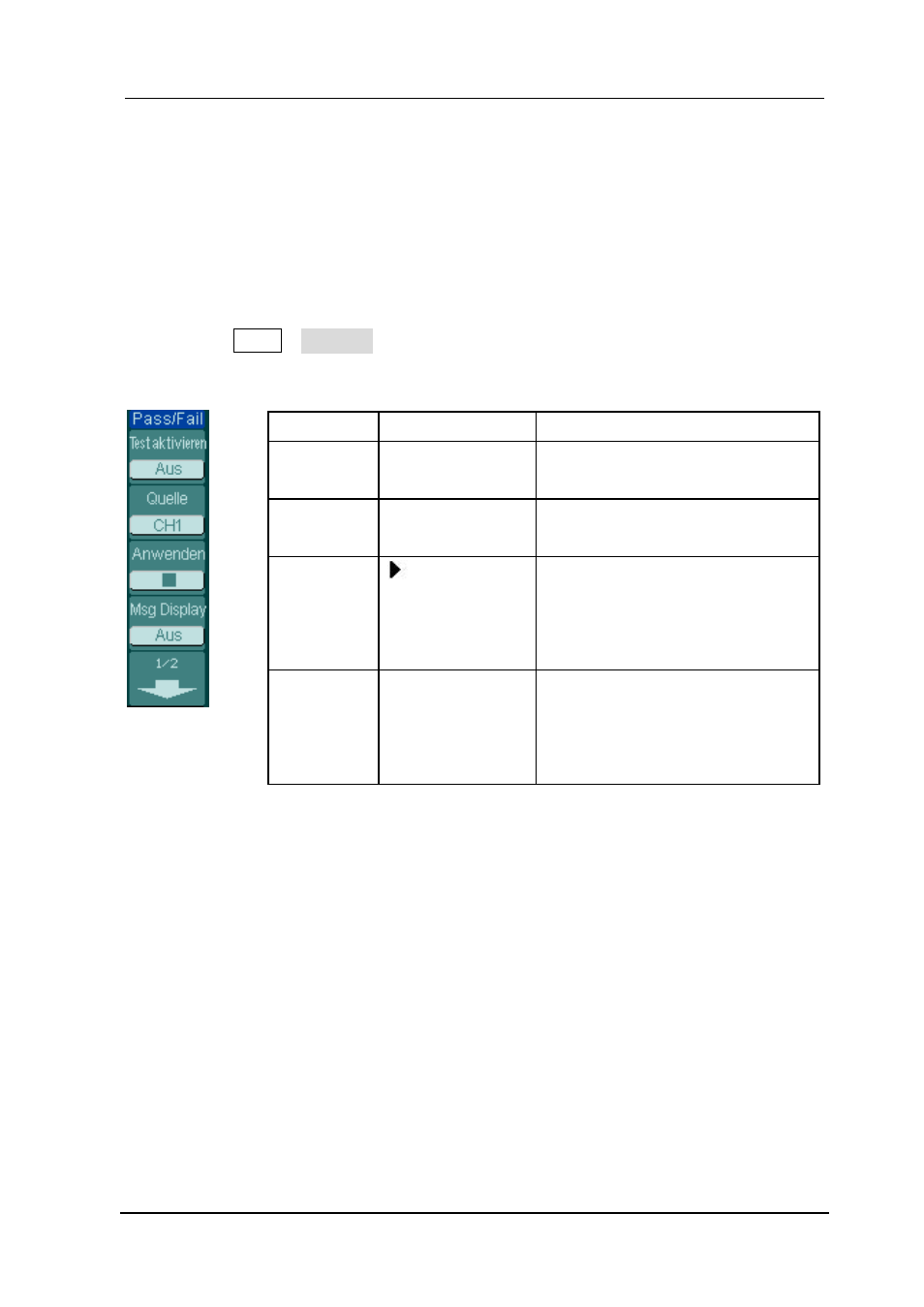

Abbildung 2-94 Tabelle 2-58 Das Pass/ Fail-Menü (Seite 1/2)
Menü Einstellungen Bemerkungen
Test
aktivieren An
Aus Einschalten des Pass/Fail Tests
Ausschalten des Pass/Fail Tests
Quelle
CH1
CH2 Auswahl Pass/ Fail Test für CH1
Auswahl Pass/ Fail Test für CH2
Anwenden
(START)
■
(STOP)
Pass/Fail Test gestoppt,
drücken um zu starten
Pass/Fail Test gestartet,
drücken um zu stoppen
Msg
Display
An
Aus Einschalten der Pass/Fail
Informationsanzeige
Ausschalten der Pass/Fail
Informationsanzeige
