Benutzerhandbuch für DS1000E, DS1000D Serie
2-8

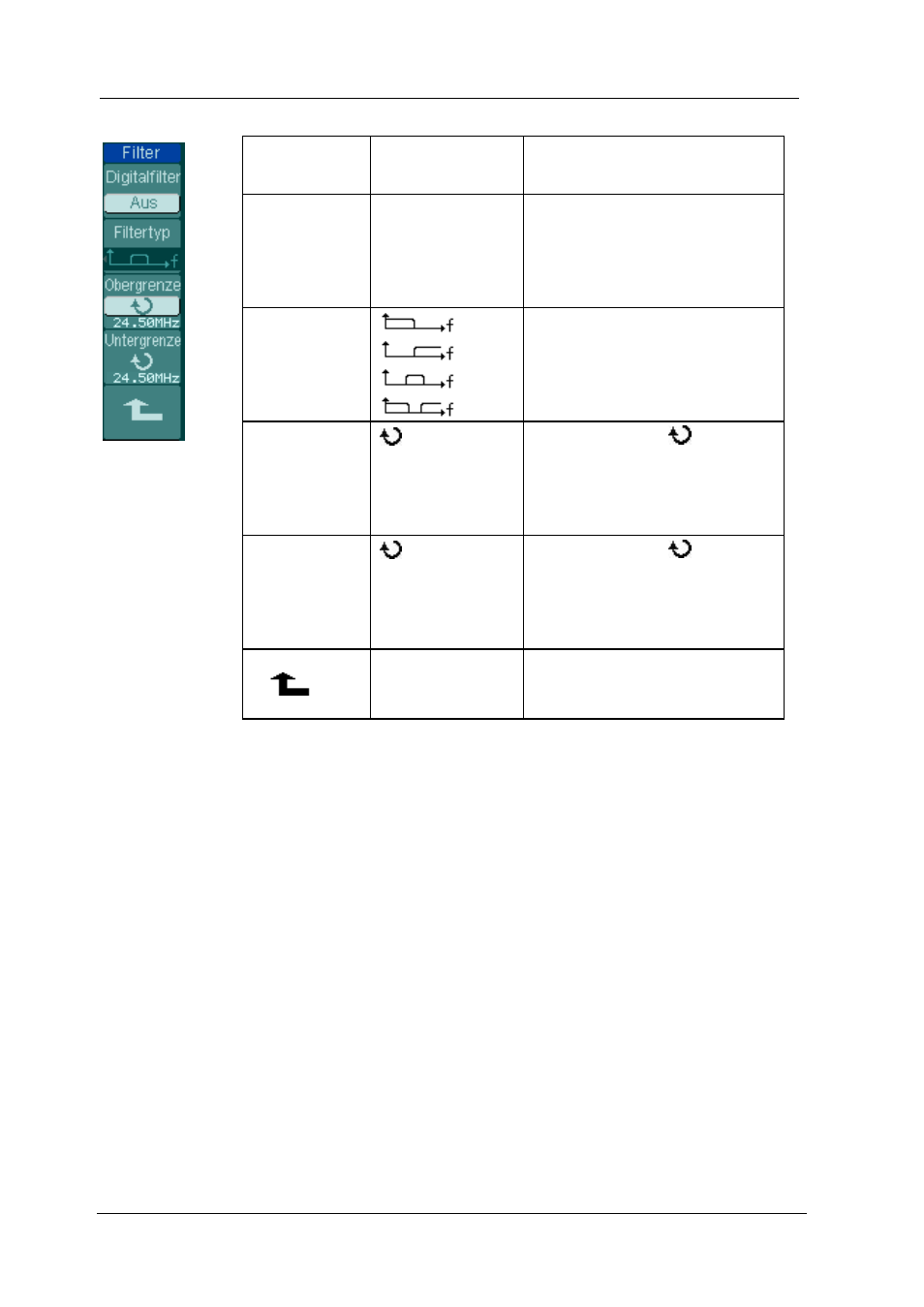

Abbildung 2-11 Tabelle 2-4 Das Filter Menü
Menü
Einstellungen Bemerkungen
Digitalfilter
An
Aus
Einschalten des digitalen
Filters
Ausschalten des digitalen
Filters
Filtertyp
Wähle LPF (Tiefpassfilter)
Wähle HPF (Hochpassfilter)
Wähle BPF (Bandpassfilter)
Wähle BRF (Bandsperre)
Obergrenze
<Frequenz>
Drehen Sie am ( )
Multifunktionsdrehknopf um
oberen Grenzwert
einzustellen.
Untergrenze
<Frequenz>
Drehen Sie am ( )
Multifunktionsdrehknopf um
den unteren Grenzwert
einzustellen.
Zurück zum übergeordnetem
Menüpunkt (die folgenden
sind die Gleichen)
5. Volts/Div Einstellungen
Die Volts/Div Einstellung hat eine grob oder fein Konfiguration. Die vertikale
Sensibilität ist von 2mV/div - 10V/div. Grob: Ist die vorgegebene Einstellung für
Volts/Div in 1-2-5-Schritten in Reihe von 2mV/Div, 5mV/Div, 10mV/Div,
20mV/Div……10V/Div. Fein: Diese Einstellung ändert die Vertikalskalierung in
kleinen Schritten, die zwischen denen der Grobeinstellung liegen. Es ist hilfreich das
Signal in kleinen Schritten einzustellen.
