Benutzerhandbuch für DS1000E, DS1000D Serie
2-30
Einstellen des Horizontalsystems
Das Oszilloskop zeigt die Zeiteinteilung an der Skalenanzeige. Da alle Signale die
gleiche Zeitablenkung verwenden, zeigt das Oszilloskop nur einen Wert für alle
aktiven Kanäle, außer für die Benutzung der verzögerten Abtastfunktion oder den
alternierenden Trigger.
Die Horizontalbedienelemente können die Horizontalskalierung und die Position des
Signalverlaufes ändern. Der Horizontalmittelpunkt des Bildschirms wird als
Zeitreferenz für Signalverläufe verwendet. Verändern der Horizontalskalierung
bewirkt, dass der Signalverlauf im Bildschirmmittelpunkt gestreckt oder gestaucht
wird.
Die Horizontalposition ändert die Position des dargestellten Signals relative zum
Trigger Punkt. Drücken Sie die horizontal MENU Taste um das Menü wie folgt
aufzurufen.

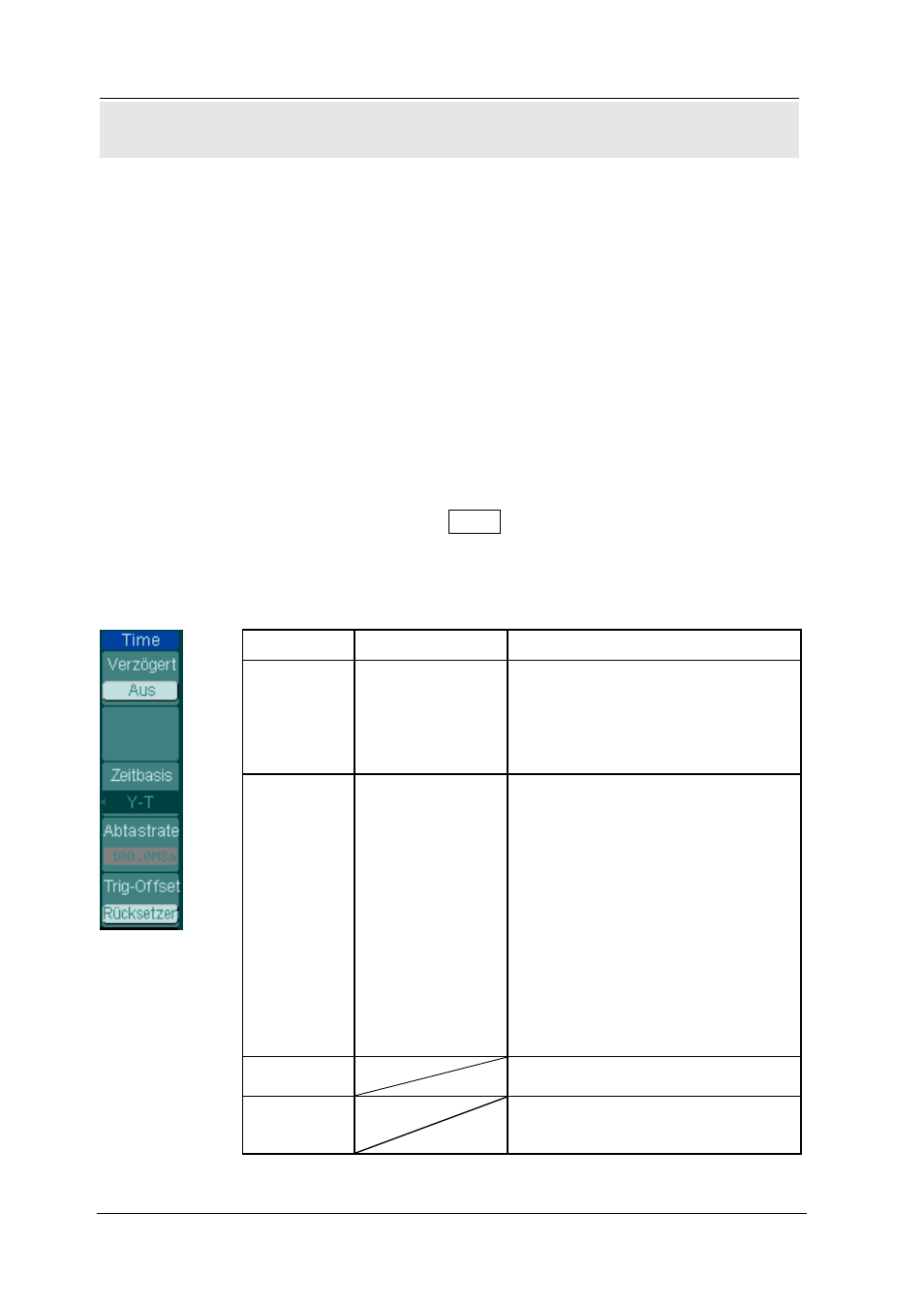

Abbildung 2-37 Table 2-19 Das horizontal Menü
Menü Einstellungen Bemerkungen
Verzögert
An
Aus Einschalten des verzögerten
Abtastmodus
Ausschalten des verzögerten
Abtastmodus
Zeitbasis
Y-T
X-Y
Roll Anzeigen des relativen
Verhältnisses zwischen
Vertikal-Spannung und
Horizontal-Zeit.
Anzeigen von CH1 Werten auf
der X Achse; CH2 Werte auf der
Y Achse.
Im Roll Modus wird das
Anzeigesignal von rechts nach
links aktualisiert.
Abtastrate Anzeigen der Systemabtastrate.
Trig-Offset
Rücksetzen
Einstellen auf das Zentrum.
