RIGOL DS1000D Benutzerhandbuch
Seite 131
RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-99

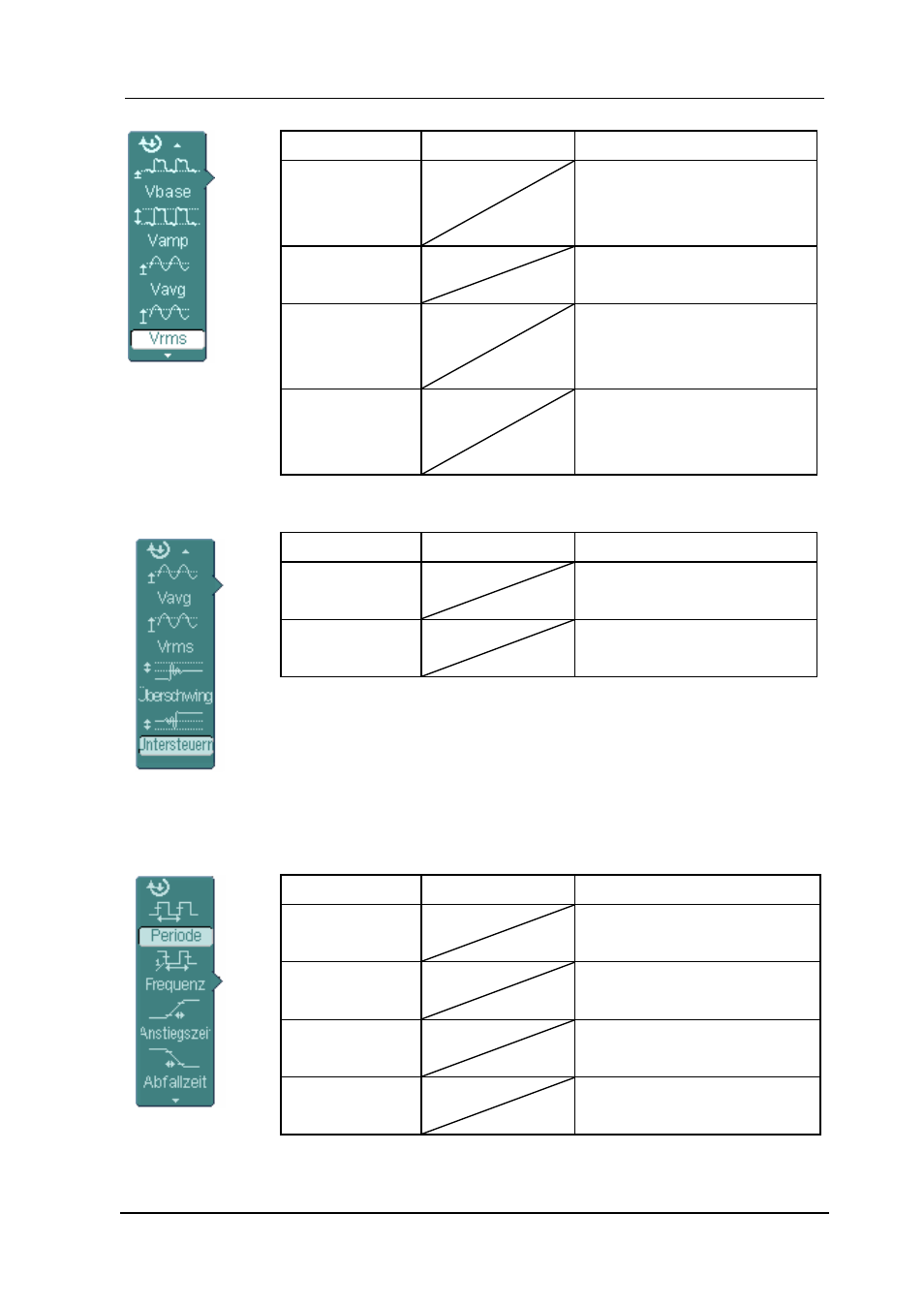

Abbildung 2-124 Tabelle 2-79 Menü für Spannungsmessungen (Seite 2/3)
Menü
Einstellungen Bemerkungen
Vbase
Messen der negativen,
abgeflachten Spitzen eines
Signalverlaufes
Vamp
Messen der Spannung
zwischen Vtop und Vbase
Vavg
Durchschnittsspannungsm
essung eines
Signalverlaufes
Vrms
Messen der
Effektivwertspannung
eines Signalverlaufes
Abbildung 2-125 Tabelle 2-80 Menü für Spannungsmessungen (Seite 3/3)
Menü
Einstellungen Bemerkungen
Überschwing
Messen der Übersteuerung
in Prozent einer Flanke
Untersteuern
Messen der Untersteuern
in Prozent einer Flanke
10 Zeitmessparameter
Abbildung 2-126 Tabelle 2-81 Menü für die Zeitmessungen (Seite 1/4)
Menü
Einstellungen Bemerkungen
Periode
Messen der Periode eines
Signalverlaufes
Frequenz
Messen der Frequenz eines
Signalverlaufes
Anstiegszeit
Messen der Anstiegszeit
einer steigenden Flanke
Abfallzeit
Messen der Abfallzeit einer
fallenden Flanke
