Benutzerhandbuch für DS1000E, DS1000D Serie
3-6
Beispiel 5: Cursormessung
Das Oszilloskop stellt 22 automatische Messungen zur Verfügung. Diese können
auch verwendet werden, um mit den Cursoren Zeit und Spannung eines
Signalverlaufes schnell zu messen.
Messen der Spitzenfrequenz des ersten Sinc-Signalverlaufes
Zum Messen der Überschwingfrequenz der steigenden Flanke eines Signales, folgen
Sie diesen Schritten:
1. Drücken Sie die Cursor Taste um das Cursormenü zu öffnen.
2. Drücken Sie Modus um den Manuell Modus einzuschalten.
3. Drücken Sie Typ um X auszuwählen.
4. Drehen Sie den Multifunktionsknopf ( ) um den Cursor A auf der ersten Spitze
des Signalverlaufes zu platzieren.
5. Drehen Sie den Multifunktionsknopf ( ) um den Cursor B auf der zweiten
Spitze des Signalverlaufes zu platzieren.
Beobachten Sie die Werte, angezeigt auf dem Bildschirm, für Delta in Zeit und
Frequenz.

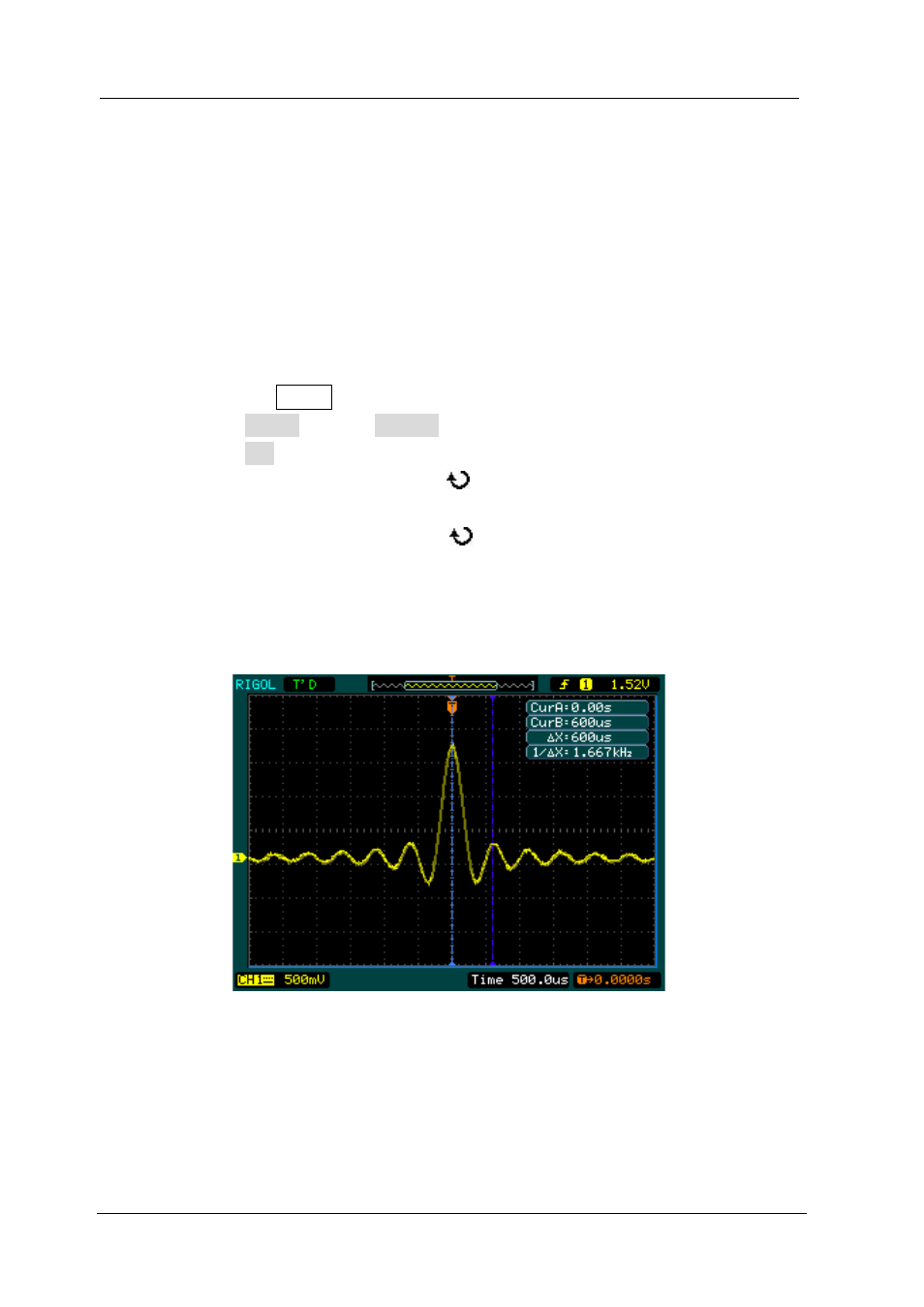

Abbildung 3-4
Anzeige Signalverlauf
