RIGOL
© 2008 RIGOL Technologies, Inc.
Benutzerhandbuch für DS1000E, DS1000D Serie
2-22
5. Anzeige eines Referenzsignals

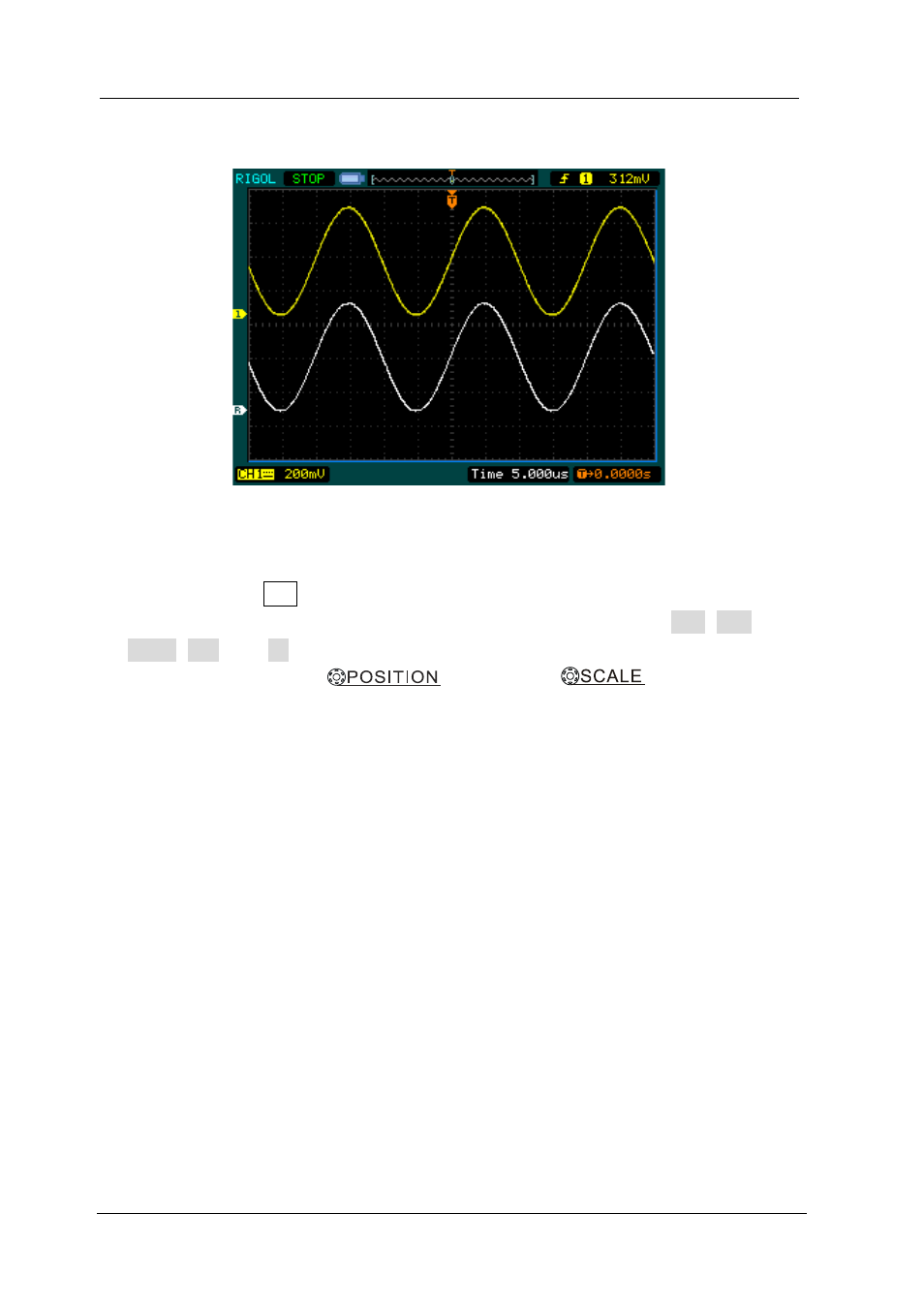

Abbildung 2-30
Anzeige eines Referenzsignals
1. Drücken Sie die REF Taste um in das Referenzsignalmenü zu gelangen.
2. Drücken Sie den 1. Softkey um den Referenzkanal auszuwählen: CH1, CH2,
MATH, FFT oder LA (DS1000D Series).
3. Drehen Sie am vertikal und vertikal Drehknopf um
das REF Signal in die gewünschte Position zu bringen.
4. Drücken Sie den Softkey Nr. 2 um das Speicherziel für das REF Signal
auszuwählen.
5. Drücken Sie den Softkey Nr.3 um den Signalverlauf als REF zu speichern.
Hinweis: Die Referenzsignalfunktion ist nicht verfügbar im X-Y Modus.
